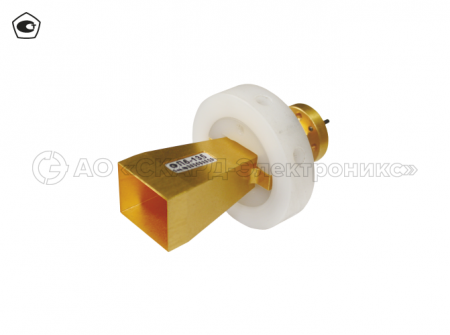

Измерительная рупорная антенна П6-135 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 75 до 110 ГГц. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 2,54 х 1,27 мм (WR10). Имеет два базовых варианта комплектации П6-135-1 и П6-135-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.
Рекомендована для метрологических приложений и экспериментальных исследований.
Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 66363-17.
Вариант комплектации П6-135-1 рекомендован для использования с оконечными приборами, имеющими волноводный вход в соответствии со стандартом ГОСТ13317-89, или приборами, имеющими волноводный вход стандарта WR10. Комплект включает в себя рупорную антенну П6-135 диапазона от 75 до 110 ГГц, волноводный переход с сечения 2,54 х 1,27 мм к сечению 2,4 х 1,2 мм, устройство крепления к штативу.
Вариант комплектации П6-135-2 рекомендован для использования с оконечными приборами, имеющими коаксиальный вход стандарта 1 мм и обеспечивающими измерения в диапазоне частот от 75 до 110 ГГц. Комплект включает в себя рупорную антенну П6-135 диапазона от 75 до 110 ГГц, коаксиально-волноводный переход с сечения 2,54 х 1,27 мм на коаксиал 1 мм, устройство крепления к штативу.
Диапазон частот | 75 ГГц - 110 ГГц |
Поляризация | Линейная |
Коэффициент усиления | ≥ 19,8 дБ |
КСВН типовой | 1,2 |
Габариты | 77,5 х 33,9 х 20 мм |
Масса | 0,1 кг |
Тип волновода | WR10 |
