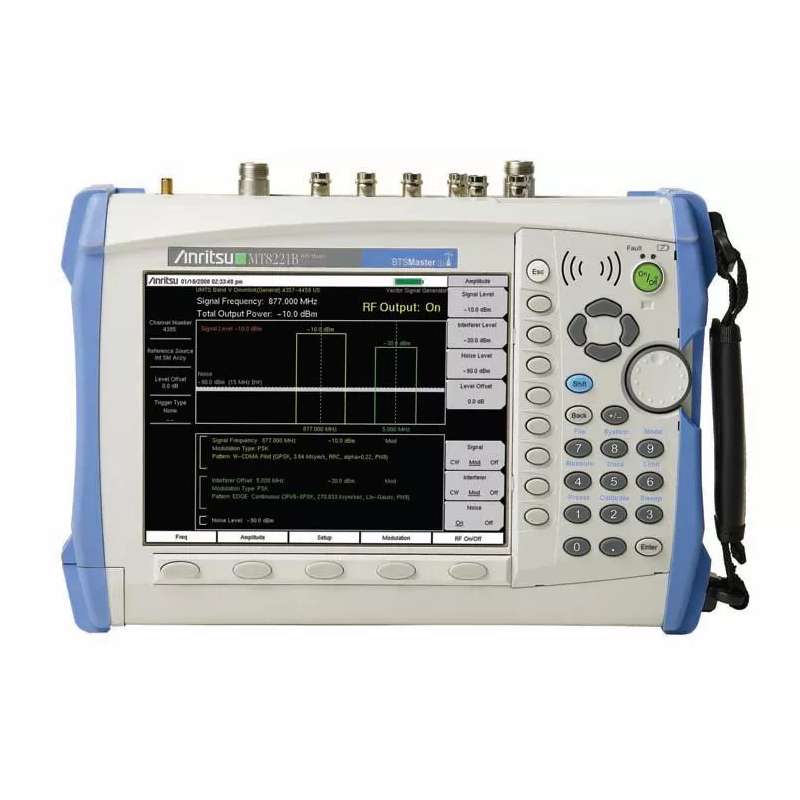

Анализатор базовых станций Anritsu MT8221B представляет собой многофункциональный измерительный прибор, объединяющий в себе анализатор спектра, анализатор кабелей и антенн, а также измеритель мощности. Он обеспечивает высокую точность и широкий диапазон измерений, что делает его незаменимым инструментом для диагностики и тестирования беспроводных сетей.
Диапазон работы анализатора спектра охватывает частоты от 150 кГц до 7,1 ГГц, что позволяет проводить анализ широкого спектра сигналов, включая сигналы сотовых сетей, радиорелейных систем и спутниковой связи. Встроенный анализатор кабелей и антенн работает в диапазоне от 400 МГц до 4 ГГц, обеспечивая детальное тестирование параметров антенн, фидеров и соединений, что особенно важно при развертывании и техническом обслуживании базовых станций.
Функция измерителя мощности охватывает тот же диапазон, что и анализатор спектра, от 150 кГц до 7,1 ГГц, что позволяет точно определять уровень передаваемых и принимаемых сигналов. В режиме широкополосного измерителя мощности доступен диапазон полосы обзора от 1 кГц до 100 МГц, что делает возможным анализ характеристик сигналов в реальном времени.
Фазовый шум Anritsu MT8221B не превышает -100 дБ/Гц при отстройке 10 кГц от центральной частоты, что гарантирует высокую стабильность и точность измерений. Средний уровень собственных шумов при полосе пропускания 1 Гц и ослаблении входного аттенюатора 0 дБ не превышает -161 дБм, что позволяет работать с чрезвычайно слабыми сигналами даже в условиях значительных помех.
Прибор оснащен дисплеем с разрешением 800 × 600 пикселей, что обеспечивает четкое отображение измерительных данных и удобную работу с интерфейсом. Продолжительность автономной работы от аккумулятора составляет 2,5 часа, что делает анализатор удобным для полевых измерений и обслуживания сетевого оборудования без необходимости постоянного подключения к источнику питания.
Таким образом, Anritsu MT8221B является мощным и универсальным инструментом для инженеров, работающих в сфере телекоммуникаций, предоставляя широкий спектр возможностей для анализа, диагностики и оптимизации базовых станций и других беспроводных систем.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор АФУ и спектра |
|
Номер записи в ГосРеестре СИ
|
49526-12 |
|
Мин. частота (кГц)
|
150 |
|
Макс. частота (ГГц)
|
7,1 |
|
Гармонические искажения
|
-70 дБн/Гц |
|
Фазовый шум
|
-100 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение экрана
|
800 х 600 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Прибор
- Кабель питания
- Руководство пользователя
- 19 Высокоточный измеритель мощности
- 23 Векторный генератор сигналов
- 31 Приёмник GPS (GPS-антенна в комплекте)
| Анализатор спектра | от 150 кГц до 7,1 ГГц |
| Анализатор кабелей и антенн | от 400 МГц до 4,0 ГГц |
| Измеритель мощности | от 150 кГц до 7,1 ГГц |
| Векторный генератор сигналов | от 400 МГц до 6,0 ГГц (опция) |
| Режим измерения коэффициентов отражения и передачи | |
| разрешение по частоте | 1 кГц или 100 кГц |
| пределы допускаемой относительной погрешности частоты генератора | ± 3·10-6 |
| уровень мощности тестового сигнала генератора |
высокий уровень – 7 дБм * низкий уровень – 40 дБм |
| количество точек отсчетов на дисплее | 137; 275, 551 |
| интервал времени на один отсчет, не более | 4,5 мс |
| направленность измерительного моста, не менее | 42 дБ |
| диапазон измерений КСВН | от 1 до 65 |
| пределы допускаемой погрешности измерения КСВН |
при КСВН = 1,4 ± 7 % при КСВН = 2,0 ± 12 % |
| динамический диапазон измерения коэффициента передачи |
на частотах до 3 ГГц 80 дБ на частотах от 3 до 5,5 ГГц 70 дБ на частотах от 5,5 до 6 ГГц 65 дБ |
| пределы допускаемой погрешности измерения модуля коэффициента передачи |
| S21 | =(0 … – 50) дБ на частотах до 1 ГГц ± 0,3 дБ на частотах от 1 до 6 ГГц ± 0,6 дБ |
| Режим анализатора спектра | |
| разрешение по частоте | 1 Гц |
| пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C | ± 3·10-7 |
| пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год | ± 1·10-7 |
| пределы допускаемой относительной погрешности измерения частоты |
в стандартном исполнении ± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки) с опцией 0031 при подключенной антенне ± 2,5·10-8 с опцией 0031 в течение 3-х суток после отключения антенны ± 5·10-8 |
| полоса обзора | 0; от 10 Гц до 7,1 ГГц |
| полоса пропускания |
по уровню – 3 дБ в последовательности 1-3-10 от 1 Гц до 3 МГц в режиме квазипикового детектора по уровню – 6 дБ 200 Гц; 9 кГц; 120 кГц |
| уровень фазовых шумов относительно уровня на центральной частоте при отстройке на 10 кГц, не более | – 100 дБ/Гц |
| максимальный уровень измеряемой мощности | 30 дБм |
| диапазон установки опорного уровня | от – 120 до + 30 дБм |
| диапазон ослабления входного аттенюатора (ступенями по 5 дБ) | от 0 до 65 дБ |
| усредненный уровень собственных шумов при полосе пропускания 1 Гц и ослаблении входного аттенюатора 0 дБ, не более, дБм |
без предварительного усилителя (опорный уровень – 20 дБм) на частотах от 3 МГц до 1 ГГц – 137 на частотах от 1 до 4 ГГц – 133 на частотах от 4 до 7,1 ГГц – 130 с предварительным усилителем (опорный уровень – 50 дБм) на частотах от 3 МГц до 1 ГГц – 161 на частотах от 1 до 2,2 ГГц – 159 на частотах от 2,2 до 4 ГГц – 156 на частотах от 4 до 7,1 ГГц – 154 |
| пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм |
без предв. усилителя (ослабление аттенюатора ≤ 35 дБ) на частотах от 150 кГц до 10 МГц ± 1,50 дБ на частотах от 10 МГц до 4 ГГц ± 1,25 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ с предв. усилителем (ослабление аттенюатора 0 или 10 дБ) на частотах от 150 кГц до 4 ГГц ± 1,50 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ |
|
уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более |
без предварительного усилителя на частотах от 150 кГц до 3,2 ГГц – 90 дБм на частотах от 3,2 до 7,1 ГГц – 84 дБм на частоте 3,200 ГГц – 70 дБм с предварительным усилителем на частотах от 10 МГц до 7,1 ГГц – 100 дБм |
|
уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (уровень на входе – 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора ≤ 1,7 ГГц), не более |
на всех частотах, кроме 1,672 ГГц – 60 дБ на частоте 1,672 ГГц – 40 дБ |
|
уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более |
– 56 дБ |
| Режим широкополосного измерителя мощности | |
| полоса обзора | от 1 кГц до 100 МГц |
| динамический диапазон | от – 120 до + 30 дБм |
|
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм |
как в режиме анализатора спектра |
| Векторный генератор сигналов | |
| разрешение по частоте | 1 Гц |
|
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C |
± 3·10-7 |
|
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год |
± 1·10-7 |
| пределы допускаемой относительной погрешности установки частоты |
± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки) |
| диапазон установки уровня мощности | от – 124 до – 0 дБм |
| разрешение по уровню | 0,1 дБ |
|
пределы допускаемой основной погрешности установки уровня мощности при температуре от 15 до 35 °C |
в диапазоне от – 46 до 0 дБм на частотах от 400 МГц до 2 ГГц ± 1,0 дБ на частотах от 2 до 6 ГГц ± 1,2 дБ в диапазоне от – 84 до – 46 дБм на частотах от 400 МГц до 2 ГГц ± 1,1 дБ на частотах от 2 до 6 ГГц ± 1,3 дБ в диапазоне от – 104 до – 84 дБм ± 1,4 дБ в диапазоне от – 124 до – 104 дБм ± 1,7 дБ |
| Общие характеристики | |
| тип высокочастотных соединителей “Port 1”, “Port 2” (“RF In”) | N(f), 50 Ом |
| разрешение дисплея, пиксель | 800 х 600 |
| типовое время непрерывной работы от аккумулятора | 2,5 часа |
| габаритные размеры, мм | 315 х 211 х 94 |
| масса, не более | 4,9 кг |
| рабочие условия применения | группа 4 ГОСТ 22261-94 |
| температура окружающей среды | от – 10 до + 55 °C |
| относительная влажность воздуха, не более | 85 % |
| предельная высота над уровнем моря | 4600 м |
| условия транспортирования и хранения |
температура окружающей среды от – 51 до + 71 °C предельная высота над уровнем моря 4600 м |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
