Измерители RLC

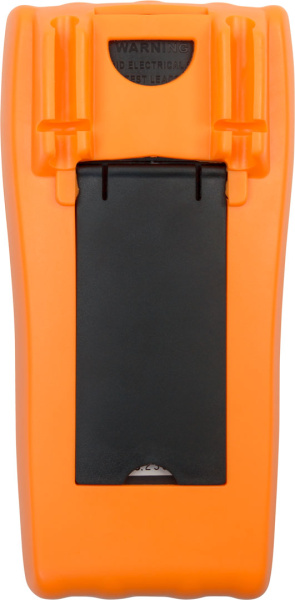

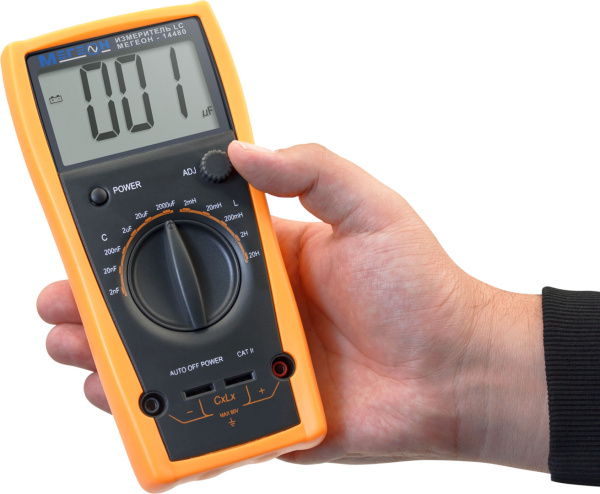

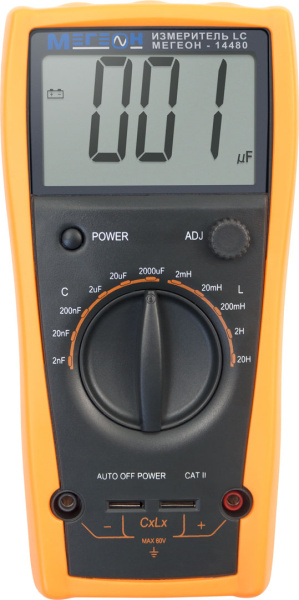

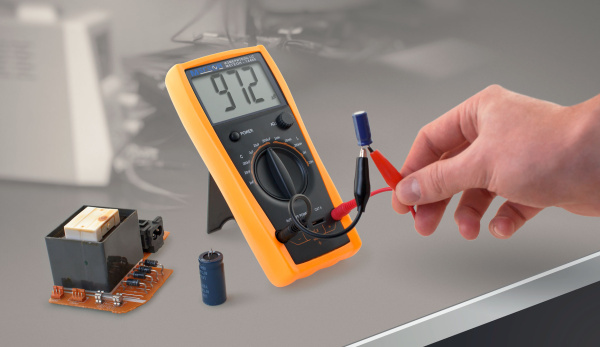

МЕГЕОН 14480 представляет собой портативный цифровой измеритель индуктивности и емкости — LC-метр. Прибор имеет эргономичный дизайн и ударопрочный корпус с дополнительным защитным чехлом. Питание осуществляется от одной батареи 9 В.

Измеряемые параметры: Индуктивность (L), тангенса угла потерь (D), добротности (Q), сопротивление (R, DCR), ёмкость (C), испытание p-n переходов; Погрешность: 1; Электрическое сопротивление (от): 60 Ом; Электрическое сопротивление (до): 20 МОм; Разрешение (R): 0,01 Ом; Электрическая емкость (от): 600 пФ; Электрическая емкость (до): 6 мФ; Разрешение (C): 0,1 пФ; Индуктивность (от): 600 мкГн; Индуктивность (до): 200 Гн; Разрешение (L): 0,1 мкГн; Частота тест сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц; Диапазон частот: Фиксированный; Особенности: Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers). Возможность измерения электролитических конденсаторов.; Уровень тест сигнала: 100 мВ, 500 мВ;

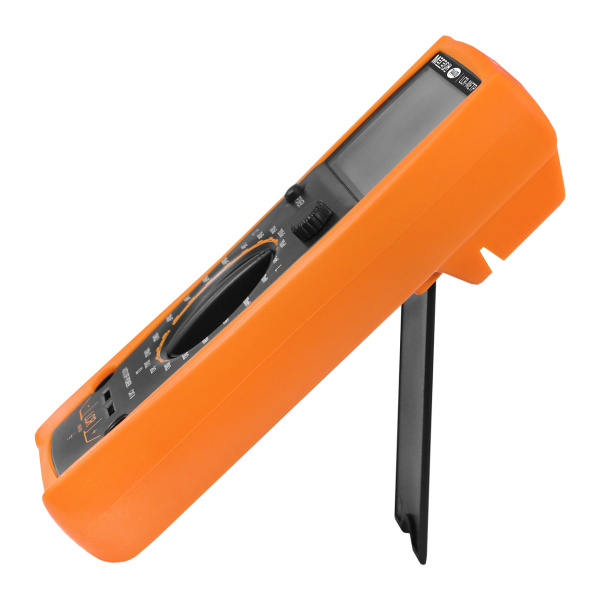

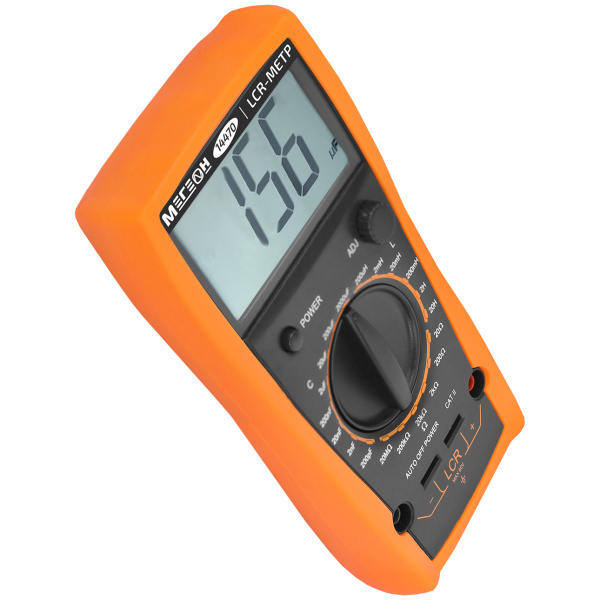

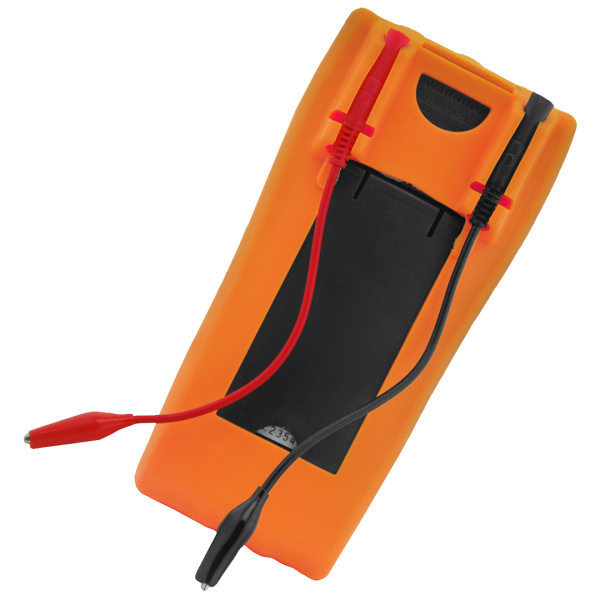

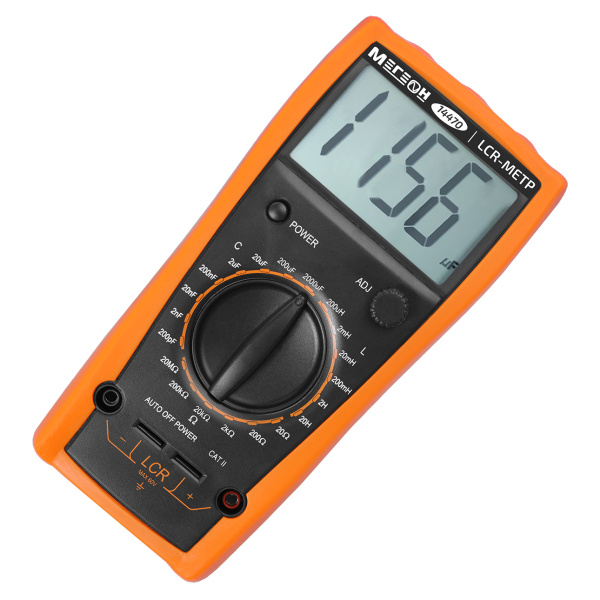

Портативный измеритель RLC МЕГЕОН 14470 представляет собой высокоточный измерительный инструмент от компании МЕГЕОН. Несмотря на то, что прибор имеет небольшие габариты и сравнительно малый вес, он с легкостью сможет заменить устаревшие лабораторные измерители иммитанса.

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 1 МГц; Диапазон частот: Не фиксированный; Особенности: прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц (разрешение 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц). Внутр. память (запись/ вызов) - 99 профилей настройки (setup)/48 программ тестирования (list). Внешний USB-флэш диск (до 128 ГБ) запись профилей, экранной инф, графиков и отсчетов. Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременная индикация до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: АС напряжение от 10 мВ…2 В (?1 МГц)/ ток от 100 мкА…20 мА (Rвых=100 Ом), 400 мкА…40 мА (Rвых=25 Ом). Уровень тест сигнала(DС) - напряжение – 1Впост./ ток 40 мА макс (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА;

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 5 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА;

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 10 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА;

Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 30 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА;

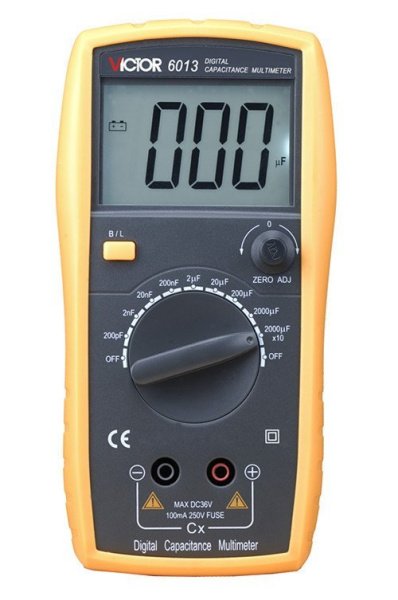

C-метр Victor 6013 – надежный цифровой измеритель емкости с питанием от 9 В батареи и ЖК-дисплеем (макс. показание 1999). Это – идеальный измерительный прибор для производства, лабораторного и бытового применения.

Victor 6243+ – надежный цифровой измеритель LCR (емкости, индуктивности и сопротивления) с питанием от 9 В батареи и ЖК-дисплеем на 3½ разряда. Прибор может широко использоваться для измерения индуктивности, емкости, сопротивления, проверки диодов, транзисторов и "прозвонки" цепи. Это – идеальный измерительный прибор для производства, лабораторного и бытового применения.

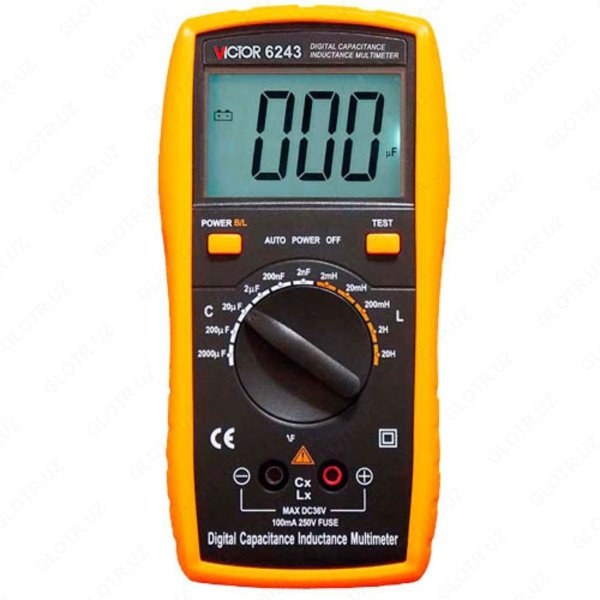

VICTOR 6243 – надежный цифровой измеритель LC (индуктивности и ёмкости). Для улучшения чтения показания в приборе применен жидкокристаллический ЖК-дисплей 3½ разряда, с высотой знаков 26 мм. Прибор имеет две функции измерения: индуктивности и емкости. Основу этого измерительного прибора составляет БИС с аналого-цифровым преобразователем с двойным интегрированием. Это – идеальный измерительный прибор для производства, лабораторного и бытового применения.

Измеритель иммитанса МЕГЕОН 14022 — это новейшая разработка, недавно представленная торговой маркой МЕГЕОН на российском рынке измерительного оборудования.

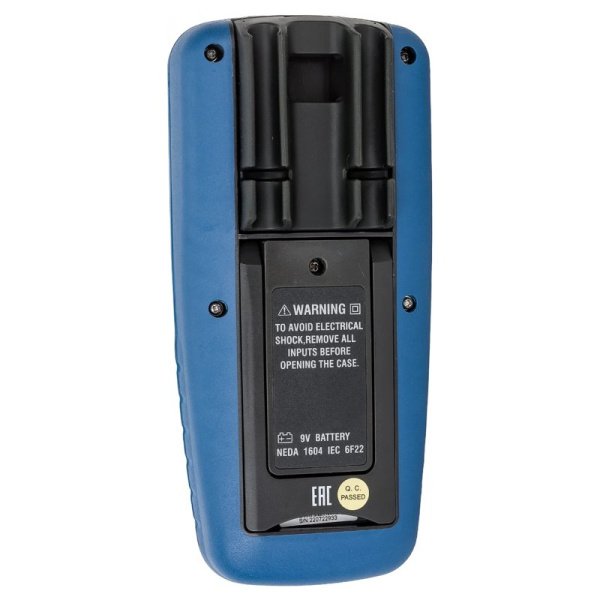

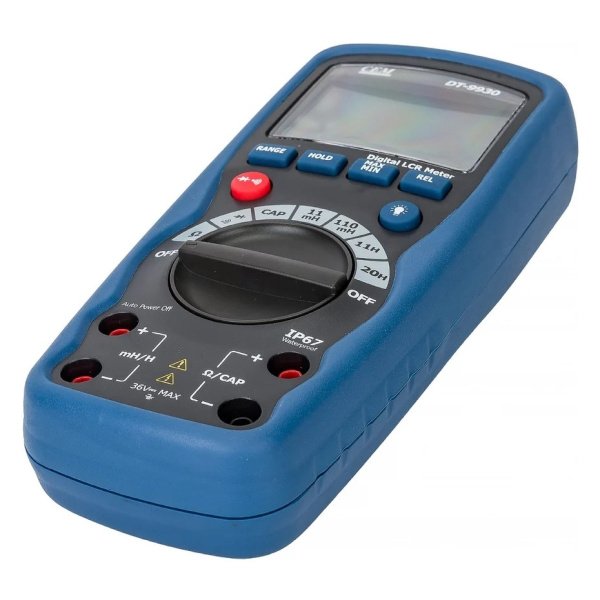

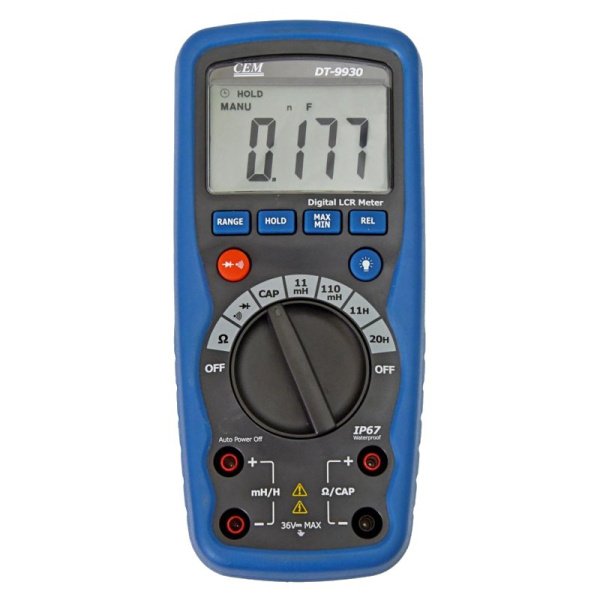

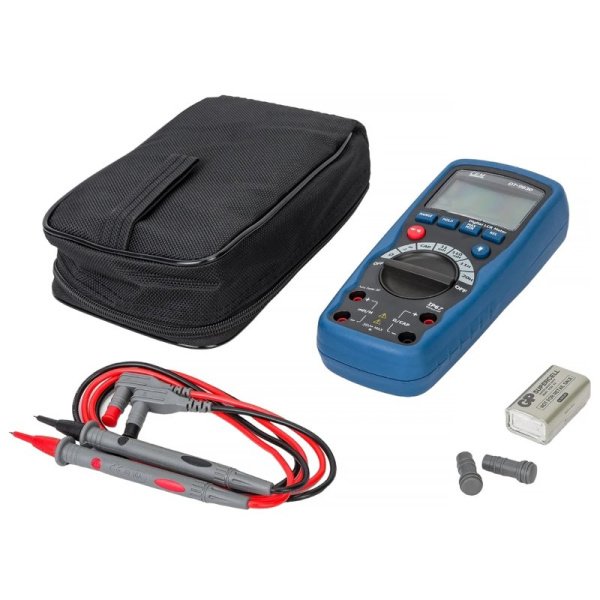

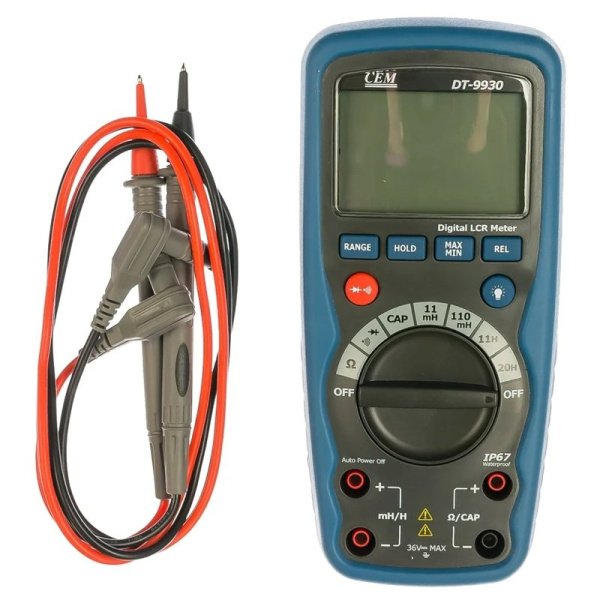

DT-9930 - это компактный аппарат, предназначенный для измерения сопротивления, индуктивности и ёмкости. Кроме того, CEM DT-9931 позволяет провести тестирование диодов и прозвонку электроцепи

Цифровой измеритель LCR MS5308 – это профессиональный инструмент для измерения индуктивности, емкости и сопротивления с широкими возможностями, в том числе автоматическая идентификация типа пассивного элемента, автоматический выбор предела измерения, высокие точность и скорость измерения, широкий диапазон измерения и т.д. В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, Mastech MS5308 позволяет работать в режиме как переменного, так и постоянного тока. В режиме переменного тока для лучшего удовлетворения современных потребностей измерения индуктивности, емкости и сопротивления в приборе предусмотрен набор различных частот испытательного сигнала вплоть до 100 кГц.
