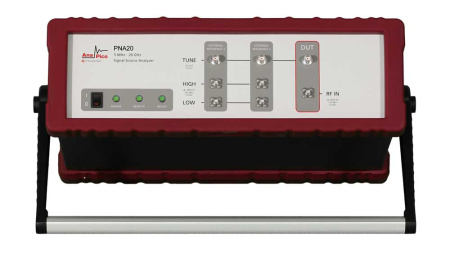

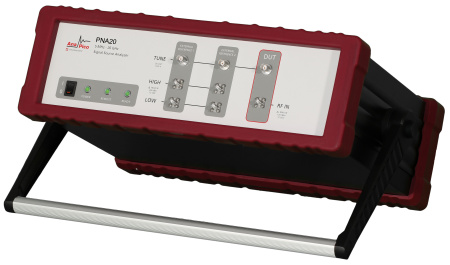

Анализатор фазовых шумов PNA20 AnaPico, диапазон рабочих частот от 5 МГц до 26 ГГц, чувствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.
Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.
Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.
Возможности:
- Измерение уровня абсолютного и добавочного фазового шума;
- Измерение уровня фазового шума в импульсном режиме;
- Непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
- Измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
- стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
- Контроль спектра;
- Выполнение функций частотомера / измерителя мощности.
Дополнительно:
- Два программируемых малошумящих DC источника питания до 15 В и 600 мА;
- Три малошумящих источника питания управляющего напряжения от -5 до +22 В.
Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.

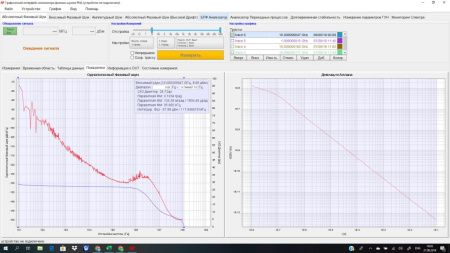

Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI.
Особенности:
- Измеритель фазовых шумов;
- Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц;
- Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме;
- Работа от внешнего источника питания, 24Вdc, максимум 24Вт.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
68540-17 |
|
Мин. частота (кГц)
|
5000000 |
|
Макс. частота (ГГц)
|
26000000000 |
|
Частотный диапазон
|
5 МГц-26 ГГц |
|
Фазовый шум
|
-185 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Срок гарантии (лет)
|
3 |
- Измеритель фазовых шумов
- Адаптер мощности 100 В-240 В
- Кабель Ethernet
- Руководство пользователя (CD-диск)
| Частотный диапазон | 5 МГц - 26 ГГц |
| Фазовый шум | -185 дБн/Гц |
| Максимальный измеряемый уровень | +23 дБм |
| Экран | Нет |
| Интерфейс | LAN, USB, опция - GPIB |
| Диапазон отстройки от несущей | от 0.1 Гц до 50 МГц |
| Работа от внешнего источника питания | 24Вdc, максимум 24Вт |
