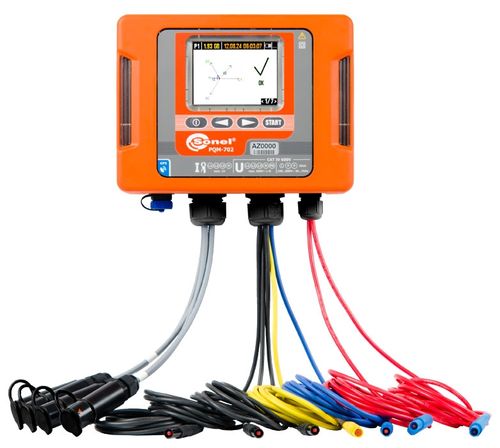

Анализатор параметров качества электрической энергии PQM-702 — это инструмент нового поколения, предназначенный для мониторинга и улучшения качества электроэнергии в самых различных энергетических системах. Он сочетает в себе передовые технологии и пользовательский интерфейс, что делает его идеальным решением для специалистов, стремящихся к точности и надежности в своей работе.
PQM-702 выделяется на фоне других анализаторов благодаря своей способности проводить глубокий анализ электрических параметров, таких как напряжение, ток, частота, мощность и коэффициент мощности. Это обеспечивает полное понимание состояния электросети и помогает выявлять проблемы до того, как они приведут к серьезным последствиям.
Одной из ключевых особенностей PQM-702 является его способность к выявлению и анализу гармонических искажений, которые могут негативно влиять на работу электрооборудования и снижать эффективность энергопотребления. Это делает его неоценимым инструментом для предотвращения дорогостоящих поломок и сбоев в работе систем.
Помимо технических возможностей, PQM-702 также обладает простым и интуитивно понятным интерфейсом, который упрощает процесс измерения и анализа данных. Это позволяет специалистам быстро адаптироваться к прибору и эффективно использовать его в своей работе, не тратя время на изучение сложных инструкций.
Прочность и надежность PQM-702 гарантируют его долговечность даже в самых жестких условиях эксплуатации. Это особенно важно в промышленных средах, где приборы часто подвергаются воздействию пыли, влаги и механических ударов.
Анализатор параметров качества электрической энергии PQM-702 является мощным инструментом для любого специалиста, занимающегося качеством электроэнергии. Он не только помогает обеспечивать стабильность и надежность электроснабжения, но и способствует оптимизации энергопотребления и повышению эффективности работы электрооборудования. PQM-702 — это выбор профессионалов, ценящих качество и точность в своей работе.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Анализатор качества электроэнергии |
|
Тип прибора
|
Анализатор качества электроэнергии |
|
Номер записи в ГосРеестре СИ
|
57276-14 |
|
Мин. частота, кГц
|
40 |
|
Макс. частота, ГГц
|
70 |
|
Частотный диапазон
|
От 40,00 Гц до 70,00 Гц |
- Адаптер для подключения к однофазной сети AZ-1
- Антенна GPS
- Беспроводной интерфейс OR-1 (USB)
- Зажим «Крокодил» изолированный голубой K02
- Зажим «Крокодил» изолированный жёлтый K02
- Зажим «Крокодил» изолированный красный K02
- Зажим «Крокодил» изолированный черный K01 3 шт
- Кабель последовательного интерфейса USB
- Комплект для фиксации ремней
- Набор для монтажа на DIN-рейке
- Ремни для крепежа на столбе 2 шт
- Соединитель электрический - адаптер AC-16
- Соединитель электрический - адаптер магнитный модель AM-4 4 шт
- Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1 4 шт
- Футляр пластиковый XL2
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f =" 40..70 Гц) |
10% x Unom ≤ URMS ≤ 150% x Unom для Unom ≥ 64 В |
0,01% x Unom | ± 0,001 Unom |
| Частота переменного тока f |
От 40,00 Гц до 70,00 Гц для 10% x Unom ≤ URMS ≤ 200% x Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h =" 1..50) | От 0 до 200% Unom | 0,01% x Unom |
±0,0005 x Unom (UH, h изм <0,01 x Unom |
|
±0,05 x UH, h изм (UH, h изм ≥0,01 x Unom |
|||
| Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i =" 1..50) | От 0 до 200% Unom | 0,01% x Unom |
±0,0005 x Unom (UC, i изм <0,01 x Unom) |
|
±0,05 x UH, h изм (UC, i изм ≥0,01 x Unom |
|||
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h =" 2..50) |
От 0 до 100,0% (для URMS > 1% x Unom) |
0,1% | ±0,05 x THDUизм |
| Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h =" 0..50) |
От 0 до 100,0% (для URMS > 1% x Unom) |
0,1% | ±0,05 x THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f =" 40..70 Гц) "IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K =" 1000 А/1 В | 0,01% Inom | ± 0,01% x Inom | |
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01% x Inom |
± 0,01 x IRMS изм ± 0,02 x IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
|
От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01% x Inom |
± (0,03 x IRMS изм + 0,1 А) ± 0,03 x IRMS изм ± 0,015 x IRMS изм ± 0,0075 x IRMS изм ± 0,005 x IRMS изм |
|
| С измерительными клещами C-6 | |||
|
От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01% x Inom |
± (0,03 x IRMS изм + 1 mА) ± 0,025 x IRMS изм ± 0,01 x IRMS изм |
|
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01% x Inom | ± (0,005 x IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h =" 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01% x Inom |
±0,0015 x Inom (IH, h<0,03 x Inom) ±0,05 x IH, h ( IH, h≥0,1 x Inom) |
| Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i =" 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01% x Inom |
±0,0015 x Inom (IC, i<0,03 x Inom) ±0,05 x IC, i |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h =" 2..50) |
От 0 до 100,0% (для IRMS > 1% x Inom) |
0,1% | ± 0,05 x THDIизм |
| Суммарный коэффициент гармонических составляющих силы тока TIDI(i =" 2..50) |
От 0 до 100,0% (для IRMS > 1% x Inom) |
0,1% | ± 0,05 x THDIизм |
| Активная мощность P и активная энергия EP |
80% x Unom ≤ URMS ≤ 120% x Unom 1% x Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 x x P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ |
80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 x x Q(EQ)изм |
| Полная мощность S и полная энергия ES |
80% x Unom ≤ URMS ≤ 120% x Unom 2% x Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 x x S(ES)изм |
| Коэффициент мощности PF |
От 0 до 1,00 Для 50% x Unom ≤ URMS ≤ 150% x Unom 10% x Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник |
80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |
|
| Коэффициент сдвига фаз cosφ (DPF) |
От 0 до 1,00 Для 50% x Unom ≤ URMS ≤ 120% x Unom 10% x Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst |
От 0,20 до 10,00 Для URMS ≥ 80% x Unom |
0,01 | ± 0,05 x Pstизм |
| Длительная доза фликера Plt |
От 0,20 до 10,00 Для URMS ≥ 80% x Unom |
0,01 | ± 0,05 x Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 |
От 0,0% до 20,00% 80% x Uном ≤ URMS≤ 150% x Uном |
0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
