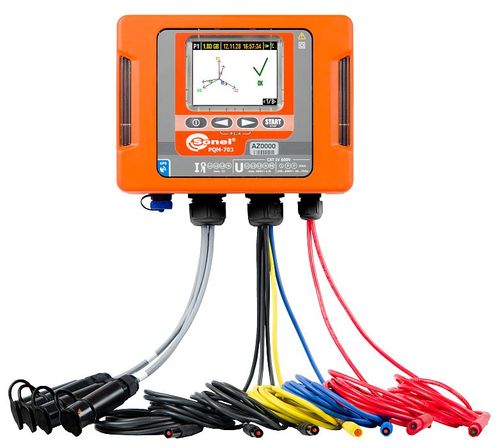

Анализатор параметров качества электрической энергии PQM-703 представляет собой высокотехнологичное устройство, разработанное для всестороннего мониторинга и анализа электроэнергии в промышленных, коммерческих и жилых системах. Этот прибор является незаменимым помощником для инженеров и технических специалистов, стремящихся обеспечить оптимальное качество электроснабжения и предотвратить проблемы, связанные с электрическими сетями.
Сердцем PQM-703 является его способность точно измерять такие параметры, как напряжение, ток, частоту, мощность, коэффициент мощности и гармонические искажения. Это позволяет не только диагностировать текущее состояние сети, но и прогнозировать потенциальные проблемы, что особенно важно для предотвращения аварийных ситуаций и обеспечения надежности электроснабжения.
PQM-703 оснащен передовыми функциями для анализа данных, что дает возможность проводить детальный анализ и составлять отчеты о качестве электроэнергии. Это включает в себя идентификацию перебоев в подаче электроэнергии, всплесков напряжения и других аномалий, которые могут негативно сказаться на работе электрооборудования.
Кроме того, PQM-703 отличается своей универсальностью и простотой в эксплуатации. Прибор имеет удобный интерфейс и поддерживает подключение к компьютеру для передачи данных, что делает процесс анализа более эффективным и удобным для пользователя. Эргономичный дизайн и компактные размеры обеспечивают легкость в транспортировке и использовании прибора в различных условиях.
Использование PQM-703 способствует повышению эффективности энергопотребления и снижению затрат на электроэнергию, благодаря чему прибор быстро окупается. Он также играет ключевую роль в поддержании высокого уровня безопасности электрических установок, что делает его ценным активом для любой организации, заботящейся о качестве своего электроснабжения.
Анализатор параметров качества электрической энергии PQM-703 — это инструмент, который обеспечивает полный контроль над качеством электроэнергии, предоставляя необходимую информацию для оптимизации работы электросистем и поддержания их в идеальном состоянии. Это делает его незаменимым ресурсом для любого предприятия, стремящегося к устойчивому развитию и энергетической эффективности.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Анализатор качества электроэнергии |
|
Тип прибора
|
Анализатор качества электроэнергии |
|
Номер записи в ГосРеестре СИ
|
57276-14 |
|
Мин. частота, кГц
|
40 |
|
Макс. частота, ГГц
|
70 |
|
Частотный диапазон
|
От 40,00 Гц до 70,00 Гц |
- Адаптер для подключения к однофазной сети AZ-1
- Антенна GPS
- Беспроводной интерфейс OR-1 (USB)
- Зажим «Крокодил» изолированный голубой K02
- Зажим «Крокодил» изолированный жёлтый K02
- Зажим «Крокодил» изолированный красный K02 2 шт
- Зажим «Крокодил» изолированный черный K01 3 шт
- Кабель последовательного интерфейса USB
- Комплект для фиксации ремней
- Набор для монтажа на DIN-рейке
- Ремни для крепежа на столбе 2 шт
- Соединитель электрический - адаптер AC-16
- Соединитель электрический - адаптер магнитный модель AM-4
- Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1
- Футляр пластиковый XL2
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) |
10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В |
0,01%×Unom | ± 0,001 Unom |
| Частота переменного тока f |
От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) | От 0 до 200% Unom | 0,01%×Unom |
±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom |
| Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50) | От 0 до 200% Unom | 0,01%×Unom |
±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom |
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) |
От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50) |
От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom | ± 0,001%×Inom | |
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom |
± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
|
От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01%×Inom |
± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм |
|
| С измерительными клещами C-6 | |||
|
От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01%×Inom |
± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм |
|
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01%×Inom | ± (0,005×IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom (IH, h<0,03×Inom) ±0,05×IH, h ( IH, h≥0,03×Inom) |
| Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom (IC, i<0,03×Inom) ±0,05×IC, i ( IC, i≥0,03×Inom) |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) |
От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50) |
От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP |
80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 × × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ |
80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES |
80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 × × S(ES)изм |
| Коэффициент мощности PF |
От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник |
80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |
|
| Коэффициент сдвига фаз cosφ (DPF) |
От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst |
От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×Pstизм |
| Длительная доза фликера Plt |
От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05 ×Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 |
От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном |
0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Управляющие сигналы сети | От 5 до 3000 Гц | 0,01 Гц | ± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh |
| Переходные процессы (10 МГц) | ±6000 В | 5 В | ±(5% + 25 В) |
