Анализатор полупроводниковых приборов Agilent B1500A

Анализатор полупроводниковых приборов Agilent B1500A представляет собой передовую платформу для всестороннего исследования электрических характеристик полупроводниковых структур. Его функционал охватывает детализированные измерения вольт-амперных характеристик (ВАХ) в различных режимах, включая точечные, свипированные, временные выборки и импульсный анализ. Благодаря широкому диапазону рабочих параметров прибор способен регистрировать токи от 0,1 фемтоампера до 1 ампера и напряжения от 0,5 микровольта до 200 вольт, что делает его незаменимым инструментом в сфере разработки и тестирования микроэлектронных компонентов.

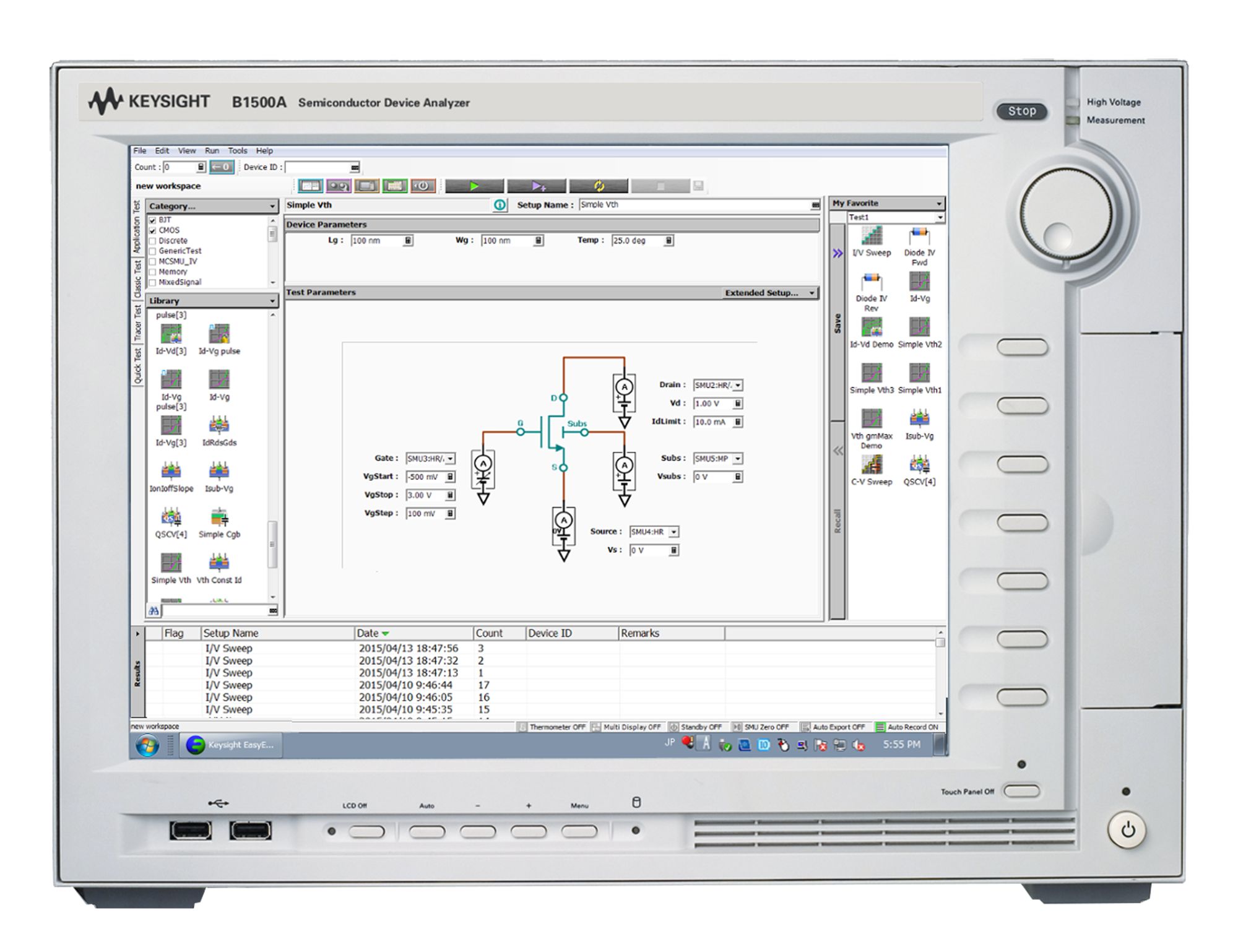

Оснащенный сенсорным экраном диагональю 38,1 см и работающий под управлением операционной системы Windows 7, анализатор обеспечивает интуитивное взаимодействие с пользователем и оперативный доступ к результатам измерений. Одним из его ключевых преимуществ является возможность многочастотного анализа емкости в диапазоне от 1 кГц до 5 МГц, а также детальное изучение квазистатических вольт-фарадных характеристик (ВФХ), что критически важно при исследовании свойств полупроводниковых материалов, диэлектриков и тонкопленочных структур.

Особое внимание уделено исследованию быстропротекающих процессов: прибор поддерживает расширенные импульсные измерения ВАХ и способен выполнять выборку данных с минимальным интервалом в 5 наносекунд, что соответствует 200 миллионам выборок в секунду. Это позволяет детально анализировать переходные процессы в полупроводниковых приборах, фиксировать динамические изменения их характеристик и предсказывать их поведение при реальной эксплуатации.

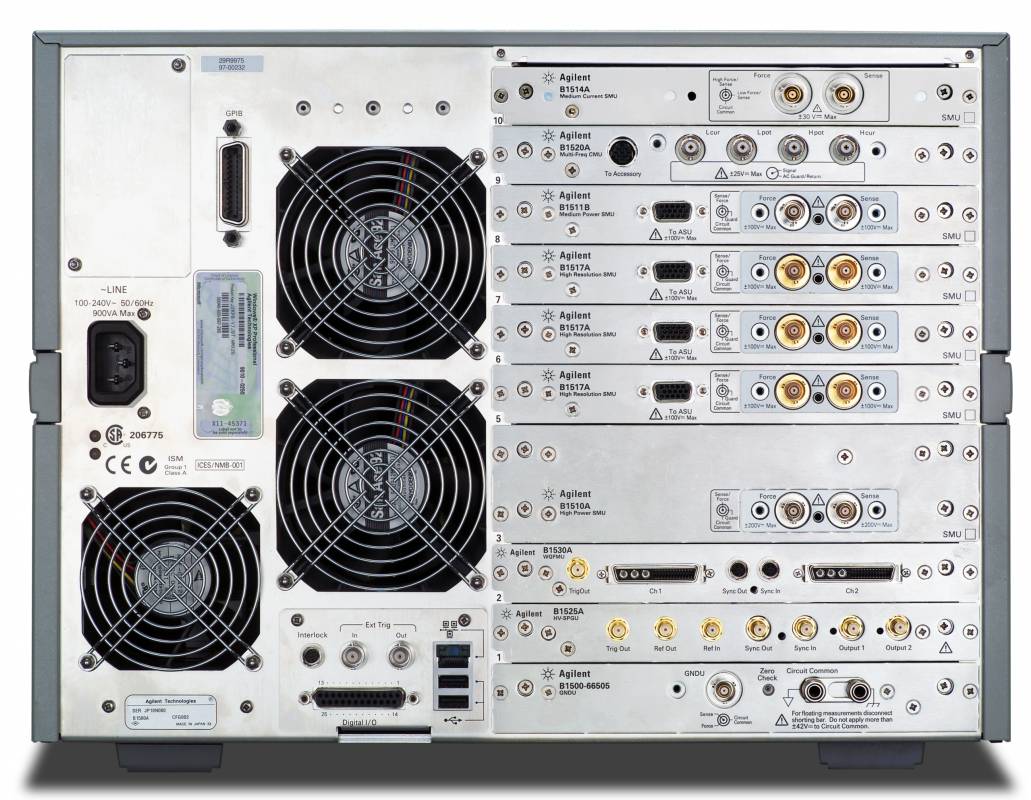

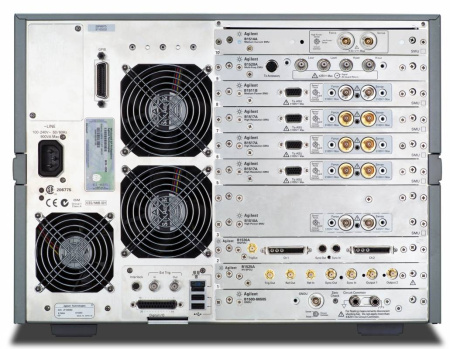

Дополнительным преимуществом Agilent B1500A является возможность генерирования высоковольтных импульсов до 40 В, что делает его востребованным при тестировании энергонезависимой памяти, включая флеш-ячейки и другие передовые технологии хранения данных. Гибкость конфигурации обеспечивается модульной архитектурой прибора: десять доступных слотов позволяют устанавливать сменные измерительные модули, адаптируя систему под конкретные задачи и исследовательские цели.

Интеграция прибора в автоматизированные измерительные комплексы реализуется за счет широкого набора интерфейсов, включая GPIB, USB, LAN, а также VGA-выход для подключения внешних дисплеев. Благодаря сочетанию передовых технологий, высокой точности измерений и широкого функционала Agilent B1500A становится универсальным инструментом для лабораторий, работающих в области микроэлектроники, полупроводниковых исследований и разработки новых технологий.
