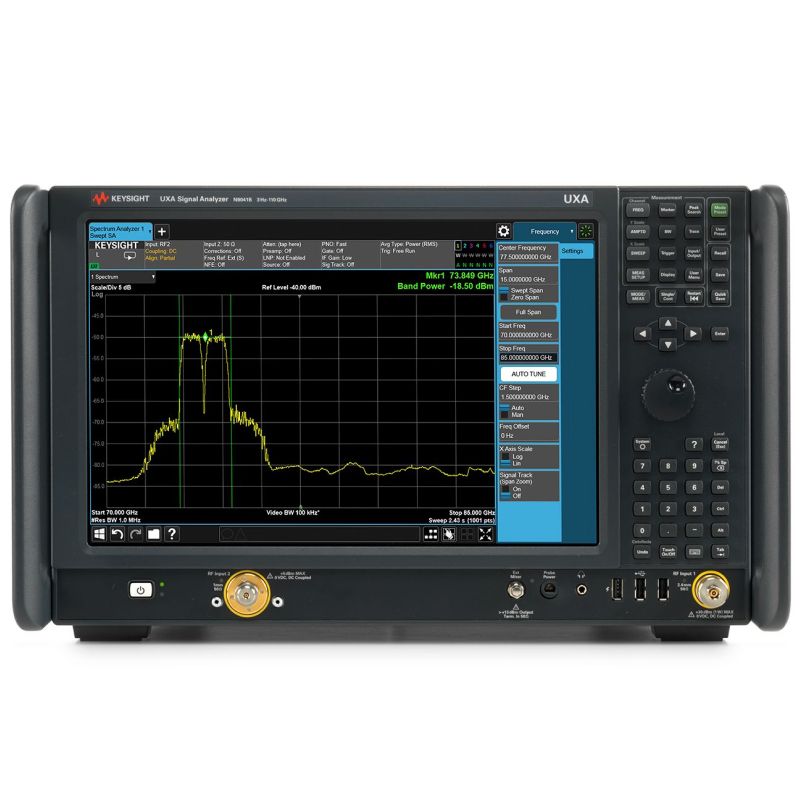

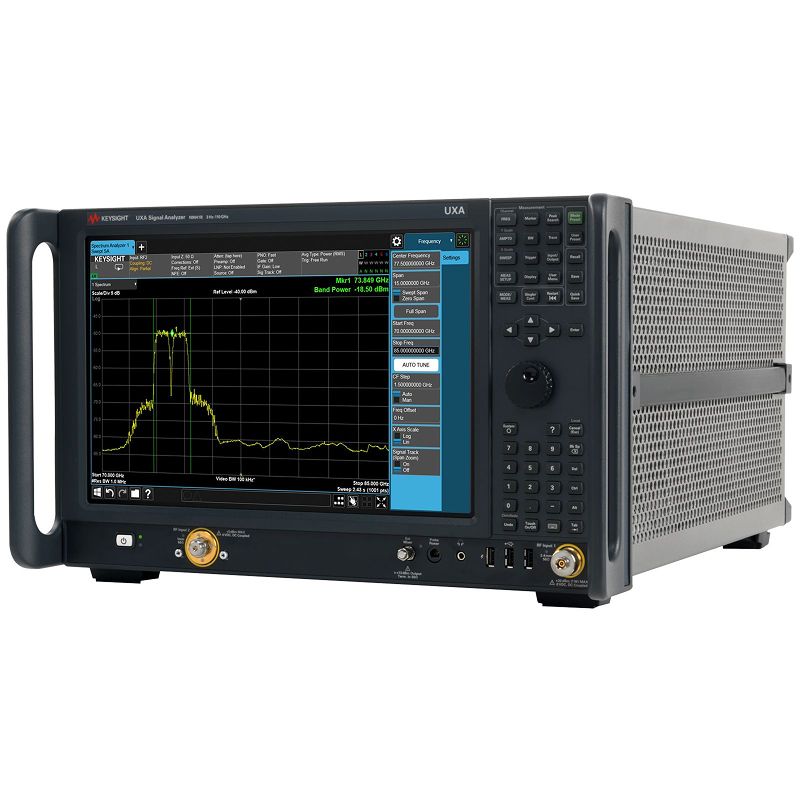

Анализатор сигналов Keysight UXA N9041B-5CX (от 2 Гц до 110 ГГц)

Анализатор сигналов Keysight UXA N9041B-5CX представляет собой высокотехнологичный инструмент, предназначенный для комплексного анализа радиочастотных сигналов в широком диапазоне частот от 2 Гц до 110 ГГц. Он входит в ГосРеестр средств измерений под номером 80244-20, что подтверждает его соответствие строгим стандартам точности и надежности, необходимым для применения в научных, промышленных и исследовательских целях.

Одной из ключевых особенностей данного анализатора является возможность выбора полосы анализа. Стандартной полосой пропускания является 25 МГц, но устройство может быть дополнительно оснащено опциями расширения, обеспечивающими полосы в 40 МГц и 1 ГГц, что существенно расширяет возможности анализа сложных сигналов и систем с высокой скоростью передачи данных. Максимальная полоса пропускания в реальном времени достигает 255 МГц, что позволяет захватывать и исследовать динамические процессы сигналов практически без потери информации.

Высокая чувствительность анализатора выражается в среднем уровне собственных шумов, который на частоте 1 ГГц составляет –171 дБм/Гц. Такой низкий уровень шумов обеспечивает качественную детекцию слабых сигналов и способствует высокой точности измерений. Важным параметром является фазовый шум, который при отстройке 10 кГц находится на уровне –136 дБн/Гц, что гарантирует стабильность и чистоту измеряемого сигнала, особенно в задачах, связанных с модуляцией и цифровой обработкой.

Точность амплитудных измерений устройства находится в пределах ±0,16 дБ, что признается высоким стандартом для такой категории приборов. Анализатор также демонстрирует высокую стойкость к интермодуляционным искажениям третьего порядка, особенно на частоте 1 ГГц, где этот параметр достигает +22 дБм. Это позволяет использовать устройство в системах с высокими требованиями к качеству сигналов без искажений и дополнительного шума.

Динамический диапазон по искажениям третьего порядка на частоте 1 ГГц составляет 116 дБ, что открывает широкие возможности для анализа сложных многосигнальных сред и систем с разнообразным спектром излучения. Ослабление аттенюатора, установленного в стандартной комплектации, регулируется в пределах 70 дБ с шагом 2 дБ, что позволяет быстро настраивать прибор под различные уровни входного сигнала, не допуская чрезмерных нагрузок на входные цепи и обеспечивая высокое качество измерений.

Keysight UXA N9041B-5CX поддерживает широкий спектр приложений. В комплект входят программы общего назначения, предназначенные для типовых измерений и анализа широкого класса радиочастотных сигналов, а также специализированные приложения для сотовой связи и систем беспроводной передачи данных. Это делает анализатор универсальным инструментом как для исследовательских лабораторий, так и для предприятий телекоммуникационной отрасли.

Минимальная длительность сигнала для 100%-ой вероятности его захвата составляет 3,517 микросекунд, что подтверждает высокую скорость работы устройства и возможность точного анализа импульсных или быстро меняющихся сигналов. Такое быстродействие становится особенно важным при тестировании современных цифровых и смешанных радиочастотных систем.

В совокупности технические характеристики и функциональные возможности анализа сигнала у Keysight UXA N9041B-5CX делают его одним из передовых решений в области радиочастотного тестирования, позволяющим точно измерять, выявлять и анализировать широкий спектр параметров сигналов от низкочастотных до миллиметровых волн. Его применение незаменимо в разработке и тестировании современных коммуникационных систем, включая 5G, а также в научных исследованиях и контроле качества радиоэлектронной аппаратуры.
