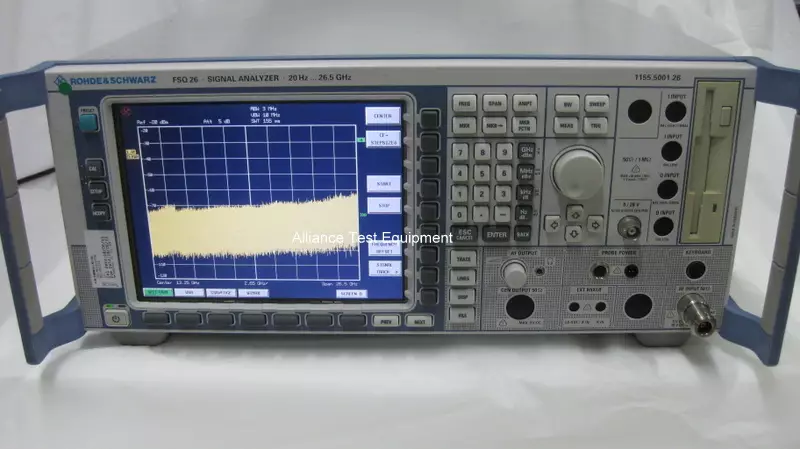

Анализатор спектра Rohde & Schwarz FSQ26 — это мощный инструмент для проведения высокоточных радиочастотных измерений, предназначенный для работы в диапазоне до 26,5 ГГц. Благодаря своим передовым характеристикам он подходит для анализа сложных модулированных сигналов, оценки линейности усилителей, тестирования беспроводных систем связи и других задач в области радиотехники и телекоммуникаций.
Широкая полоса пропускания от 1 Гц до 50 МГц делает FSQ26 универсальным решением как для узкополосных, так и для широкополосных сигналов. В базовой конфигурации прибор оснащен полосой анализа 28 МГц, а при необходимости может быть расширен до 120 МГц, что значительно расширяет его возможности в исследовательских и промышленных задачах. Высокая точность обеспечивается за счет минимального фазового шума на уровне -113 дБн/Гц, что делает прибор особенно полезным при тестировании синтезаторов частоты, генераторов и радиопередатчиков, где важна стабильность сигнала.
Максимальный измеряемый уровень составляет +30 дБм, а точка компрессии на 1 дБ находится на уровне +13 дБмВт, что позволяет анализатору справляться с измерением как слабых, так и мощных сигналов без риска перегрузки приемного тракта. Устройство оснащено встроенной памятью для записи I/Q-данных на 16 миллионов отсчетов с возможностью расширения до 705 миллионов, что делает его незаменимым при анализе сложных сигналов и их последующей обработке.
Для удобства взаимодействия с другими измерительными системами Rohde & Schwarz FSQ26 оснащен всеми необходимыми интерфейсами: USB, LAN, RS-232, GPIB и VGA. Это упрощает передачу данных, управление прибором и интеграцию в автоматизированные измерительные комплексы. Анализатор оснащен цветным дисплеем с разрешением 800 × 600 пикселей, что обеспечивает комфортное отображение измеряемых параметров и удобную навигацию по меню.
Благодаря высокой чувствительности, широкому диапазону анализа сигналов и продвинутым возможностям обработки данных, Rohde & Schwarz FSQ26 является незаменимым инструментом для инженеров и исследователей, работающих в области беспроводных технологий, радиолокации, спутниковой связи и разработки сложных радиочастотных устройств.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
39091-08 |
|
Мин. частота (кГц)
|
0.02 |
|
Макс. частота (ГГц)
|
26.5 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-113 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, LAN, RS-232, GPIB, VGA |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
800 х 600 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор FSQ26
- Кабель питания
- Переходник для измерительного порта на гнездо 3,5 мм и на гнездо N-типа
- Руководство по эксплуатации
| Полоса пропускания | от 1 Гц до 50 МГц |
| Полоса видео фильтра | от 1 Гц до 30 МГц в последовательности 1,2,3,5 |
| Полоса анализа: | 28 МГц (опционально 120 МГц) |
| Пределы ослабления входного аттенюатора | от 0 до 75 дБ с шагом 5 дБ |
| Интермодуляционные искажения третьего порядка (TOI) | +25 дБм |
| Отображаемый уровень усредненного шума(DANL): | -173 дБм |
| Уровень фазового шума | -133 дБн/Гц |
| Температурный диапазон(рабочий) | от +5 до +40 °C |
| Габаритные размеры(ВхШхГ) | 192мм х 435мм х 460мм |
| Вес(без упаковки) | 16,5 кг |
| Полоса демодуляции | 120 МГц |
| Верхняя частота: | 20 Гц |
| Нижняя частота: | 26,5 ГГц |
