Артикул:
m-990024
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3
Гармонические искажения
—
-80 дБн/Гц
Все характеристики
558 305 руб.
/шт 962 596 руб.
-42%
Экономия
404 290 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

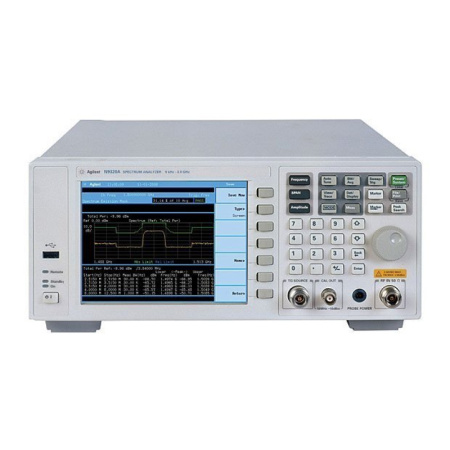

Новый анализатор спектра обладает эффективным набором программ для одноклавишных измерений, включая измерения мощности в рабочем канале, занимаемой полосы частот (OBW), уровня мощности помехи в соседнем канале (ACP), интермодуляционных искажений (точка пересечения третьего порядка), спектральной маски излучения (SEM).
В комплексе с аналоговым генератором сигналов N9310A анализатор идеально подходит для определения уровня искажений, АЧХ, коэффициентов передачи/потерь ВЧ компонентов, таких как смесители, фильтры, усилители и антенны. С этим же генератором анализатор N9320A может успешно использоваться для проведения производственных испытаний потребительских изделий и электронных устройств общего назначения. К ним, в частности, относятся беспроводные телефоны, устройства городских радиосетей (WiMAX), устройства радиочастотной идентификации, ТВ/радиопередатчики, устройства цифрового радиовещания. Для данного оборудования определяющими являются эффективные исследования спектральных составляющих, измерения мощности и оценка уровня электромагнитных/радиочастотных помех, то есть, те функциональные возможности, которые успешно реализованы в новом анализаторе.
Приемлемые технические характеристики прибора, его портативность, надежность, удобство в эксплуатации и низкий ценовой диапазон открывают и такие сферы применения, как монтаж и техническое обслуживание сетевого оборудования в полевых условиях, проведение низкозатратных исследований и ремонтных работ в лабораториях, использование в качестве действующего наглядного пособия для целей обучения.
В комплексе с аналоговым генератором сигналов N9310A анализатор идеально подходит для определения уровня искажений, АЧХ, коэффициентов передачи/потерь ВЧ компонентов, таких как смесители, фильтры, усилители и антенны. С этим же генератором анализатор N9320A может успешно использоваться для проведения производственных испытаний потребительских изделий и электронных устройств общего назначения. К ним, в частности, относятся беспроводные телефоны, устройства городских радиосетей (WiMAX), устройства радиочастотной идентификации, ТВ/радиопередатчики, устройства цифрового радиовещания. Для данного оборудования определяющими являются эффективные исследования спектральных составляющих, измерения мощности и оценка уровня электромагнитных/радиочастотных помех, то есть, те функциональные возможности, которые успешно реализованы в новом анализаторе.
Приемлемые технические характеристики прибора, его портативность, надежность, удобство в эксплуатации и низкий ценовой диапазон открывают и такие сферы применения, как монтаж и техническое обслуживание сетевого оборудования в полевых условиях, проведение низкозатратных исследований и ремонтных работ в лабораториях, использование в качестве действующего наглядного пособия для целей обучения.
Особенности:
- Диапазон частот 9 кГц - 3 ГГц;
- Предусилитель (опция);
- Средний уровень собственного шума (DANL) -144 дБм (с включенным предусилителем);
- Уровень точки пересечения третьего порядка (TOI) +13 дБм;
- Полоса пропускания 10 Гц до 1 МГц;
- Скорость свипирования 9,2 мс;
- Яркий 6,5. TFT цветной дисплей;
- Интерфейс на 11 языках, включая русский;
- USB-интерфейс;
- Автонастройка и набор автоматических измерений;
- ПО для PC дублирует все элементы управления передней панели прибора, что ускоряет и упрощает анализ данных.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3 |
|
Гармонические искажения
|
-80 дБн/Гц |
|
Фазовый шум
|
-110 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
1024 х 768 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра N9320A;
- Руководство по эксплуатации в виде печатной копии и на компакт-диске (на английском языке);
- Справочное руководство по программированию на компакт-диске (на английском языке).
| Частотные параметры | |
| Диапазон частот |
От 9 кГц до 3 ГГц (закрытый вход) От 100 кГц до 3 ГГц (с предусилителем) |
| Погрешность частоты внутреннего опорного генератора 10 МГц | |
| Скорость старения | ±1 х 10-6 за год |
| Температурная нестабильность | ±1 х 10-6 в интервале от 0 до + 50 °С |
| Нестабильность при изменении напряжения питания на ±5 % | ±0,3 х 10-6 |
| Погрешность измерения частоты | ±(индицируемая частота х погрешн. опорн. частоты + 1% х полоса обзора + 20 % х полоса пропускания + разрешение маркера |
| Полоса обзора (ПО) | 0 Гц (нулевой обзор); от 100 Гц до 3 ГГц |
| Разрешающая способность | 1 Гц |
| Погрешность | ±(1 % от полосы обзора) + 2 (полоса обзора/460) |
| Фазовый шум на частоте 1 ГГц | |
| Отстройка от несущей: | |
| 10 кГц | < -88 дБс/Гц (< -90 дБс/Гц, тип.) |
| 100 кГц | < -100 дБс/Гц (< -102 дБс/Гц, тип.) |
| 1 МГц | < -108 дБс/Гц (< -110 дБс/Гц, тип.) |
| Остаточная ЧМ | ≤ 150 Гц (ПП 1 кГц, ПВФ 1 кГц) |
| Полоса пропускания (ПП) (-3 дБ) | От 10 Гц до 1 МГц в последовательности 1-3-10 |
| Погрешность |
±20 % (ПП: от 1 кГц до 1 МГц) ±5 % (ПП: от 10 Гц до 300 Гц) |
| Коэфф. прямоугольности |
< 15 при ПО от 1 кГц до 1 МГц, тип. < 5 при ПО от 10 до 300 Гц, тип. |
| Полоса видеофильтра | от 1 Гц до 3 МГц в последовательности 1-3-10 |
| Амплитудные параметры | |
| Пределы измерения уровня | От уровня собственного шума до +30 дБм |
| Пределы ослабления входного аттенюатора | От 0 до 70 дБ с шагом 1 дБ |
| Точка компрессии усиления на 1 дБ |
> 0 дБм при полной мощности на вх. смесителе > -20 дБм при полной мощности на предусилителе |
| Средний уровень собственного шума без предусилителя: | |
| от 0 до 100 кГц | < -90 дБм (тип.) |
| от 100 кГц до 1 МГц | < -90 дБм - 3 f (100 кГц) дБ |
| от 1 до 10 МГц | < -124 дБм |
| от 10 МГц до 3 ГГц | < -130 дБм + 3 f (ГГц) дБ |
| с предусилителем: | |
| от 100 кГц до 1 МГц | < -108 дБм - 3 f (100 кГц) дБ |
| от 1 до 10 МГц | < -142 дБм |
| от 10 МГц до 3 ГГц | < -148 дБм + 3 f (ГГц) дБ |
| Неравномерность АЧХ |
±0,8 дБ от 100 кГц до 3 ГГц (без предусилителя) ±1,5 дБ от 1 МГц до 3 ГГц (с предусилителем) |
| Абсолютная амплитудная погрешность |
±0,3дБ (без предусилителя) ±0,4 дБ (с предусилителем) |
| Суммарная погрешность измерения уровня в диапазоне от 10 МГц до 3 ГГц (достоверность 95 %, от 20 до 30°С, опорный уровень от 0 до -50 дБм, входной аттенюатор 10 дБ, входной сигнал от 0 до -50 дБм, предусилитель выключен) | ±2 дБ |
| Нелинейные искажения и комбинационные составляющие | |
| Гармонические искажения (точка пересечения 2-го порядка) | ±35 дБм от 10 до 500 МГц |
| Интермодуляционные искажения (точка пересечения 3-его порядка) | +10 дБм (+13 дБм, ном.) от 100 МГц до 3 ГГц |
| Комбинационные искажения | < -60 дБс (-30 дБм на входном смесителе) |
| Собственные комбинац. помехи | < -80 дБм (согласов. нагрузка на входе, вх. аттен. 0 дБ) |
| Развертка | |
| Длительность развертки |
От 9,2 мс до 4000 с (ПО > 0) От 20 мкс до 4000 с (нулевой обзор) |
| Следящий генератор (опция) | От 9 кГц до 3 ГГц, уровень от -30 до 0 дБм |
| ВЧ вход |
Соединитель типа N, 50 Ом, КСВн < 1,5 (от 100 кГц до 3 ГГц) |
| Интерфейсы | 10 Base-T, USB |
| Общие характеристики N9320A | |
| Внутренняя память для хранения данных | 16 Мбайт |
| Требования к питанию | 100 - 240 В перем. тока; 50 - 60 Гц (автоматическая установка пределов напряжения) |
| Потребляемая мощность | < 65 Вт |
| Время установления рабочего режима | 45 минут |
| Диапазон рабочих температур | От 0 до 45 °С |
| Диапазон температур хранения | От -20 до 70 °С |
| Масса | 9,1 кг (без опций) |
| Габаритные размеры | 132,5 мм (высота) х 320 мм (ширина) х 400 мм (глубина) (без ручек) |
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
