ГОСРЕЕСТР
Артикул:
m-101403
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
70619-18
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
7.5
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

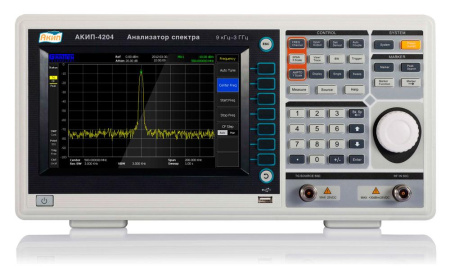

Универсальный инструмент частотного анализа АКИП-4204/2 предназначен для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов. Анализатор спектра АКИП-4204/2 обеспечивает высокоточные курсорные и маркерные измерения и в стандартной комплектации обладает внушительным перечнем вычислительных возможностей.
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализатор работает под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов.
- Частотный диапазон: 9 кГц...7500 МГц;
- Фазовый шум -95 дБн/Гц, отстройка на 10 кГц;
- Погрешность измерения амплитуды < 1,0 дБ;
- Уровень собственных шумов <-148 дБм;
- Разрешение полосы обзора: 1 Гц;
- Встроенный предусилитель;
- Опция: трекинг генератор 7,5 ГГц;
- Маркерные измерения;
- Диагональ экрана 21,5 см (разрешение 800х480);
- Интерфейсы USB, RS-232C/ VGA (на выбор), LAN.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
70619-18 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7.5 |
|
Гармонические искажения
|
-70 дБн/Гц |
|
Фазовый шум
|
-95 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
8,5" |
|
Интерфейс
|
LAN, RS-232, USB |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
800 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра
- Шнур питания
- CD диск с руководствами по эксплуатации и программированию
- Руководство по программированию
- Руководство по эксплуатации
| Частота | |
| Частотный диапазон | 9 кГц…1500 МГц |
| Погрешность источника опорной частоты | ± 1×10-7 |
| Полоса обзора | Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) |
| Плотность фазовых шумов |
-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
| Скорость развертки | 10 мс … 3000 с |
| Полоса пропускания | |
| Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) |
| Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ | ± 5 % |
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) |
| Амплитуда | |
| Диапазон измерений |
Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен) Собственный шум … +20 дБмВт (2 МГц … 3 ГГц) |
| Максимальный входной уровень | 30 дБмВт, постоянное 25 В |
| Опорный уровень | -100…30 дБмВт (шаг 1 дБ) |
| Диапазон смещения опорного уровня (аттенюатор) | 0 дБ … 50 дБ (шаг 10 дБ) |
| Погрешность измерения | ± 1,5 дБ на 100 МГц |
| Погрешность логарифмической шкалы дисплея | ≤ 1% (в диапазоне индикации до 100 дБ) |
| Средний уровень собственных шумов |
Предусилитель выключен: Опорный уровень ≤- 50 дБм -120 дБм: 100 кГц … 10 МГц -130 дБм: 10 МГц … 2,5 ГГц -120 дБм: 2,5 ГГц … 3 ГГц Предусилитель выключен: Опорный уровень ≤- 70 дБм -130 дБм: 100 кГц … 10 МГц -148 дБм: 10 МГц … 2,5 ГГц -140 дБм: 2,5 ГГц … 3 ГГц |
| КСВ | < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20) |
| Гармонические искажения | < -70 дБн при входном уровне –40 дБмВт |
| Интермодуляционные искажения 3-го порядка | < -70 дБн при входном уровне –30 дБмВт |
| Входы | |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Вход опорной частоты | Соединитель BNC-типа; 10 МГц; 0…10 дБм |
| Дополнительные функции | |
| Маркер измерения частоты |
Разрешение: 1 Гц Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.) |
| Измерение мощности | Соотношение мощностей в смежных каналах; измерение мощности в канале |
| Опция: трекинг-генератор | |
| Диапазон частот | 5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели) |
| Выходной уровень | 0 … - 25 дБм (шаг 1 дБ) |
| Неравномерность АЧХ | ± 3 дБ |
| КСВ | < 2,0: 1 |
| Соединитель | N-типа; 50 Ом |
| Общие данные | |
| Дисплей | TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см |
| Интерфейс | USB, LAN, (RS232 или VGA)* |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (35 Вт) |
| Габаритные размеры | 410 х 210 х 136 мм |
| Масса | 7 кг |
| *Примечание: Одновременно может быть установлен один из указанных интерфейсов (заводская установка). | |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
