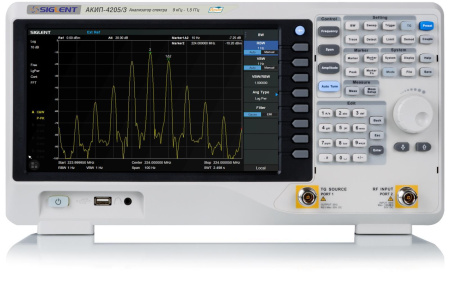

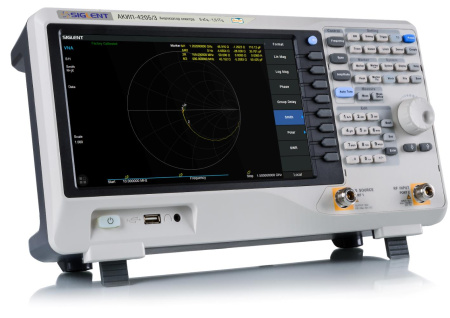

Цифровой анализатор спектра АКИП-4205/3 - это прибор 2в1 – Анализатор спектра и Векторный анализатор (измерение S11, S21).
Модель АКИП-4205/3 предназначена для работы в полосе частот от 9 кГц до 1,5 ГГц, имеет малый размер и вес, удобный пользовательский интерфейс. Имеет достаточно мощные опциональные ресурсы автоматических измерений, широкий перечень впечатляющих прикладных функций, а также ряд дополнительных опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра (на месте эксплуатации), не прибегая к услугам сервисного центра.
Системный интерфейс АКИП-4205/3 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.
Особенности:
- Частотный диапазон: 9 кГц...1,5 ГГц;
- Сред. уровень собственных шумов: <-146 дБм/Гц;
- Фазовый шум: от -115 дБн/Гц при отстр. на 10 МГц @ 1 ГГц;
- Погрешность измерения амплитуды < 0,7 дБ;
- Разрешение полосы пропускания: 10 Гц;
- Встроенный предусилитель, маркерные измерения;
- Программа опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор;
- Диагональ экрана 25,6 см разрешение 1024x600);
- Интерфейсы USB, LAN.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Номер записи в ГосРеестре СИ
|
81820-21 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
1.5 |
Гармонические искажения
|
-65 дБн/Гц |
Фазовый шум
|
-95 дБн/Гц |
Максимальный измеряемый уровень
|
+20 дБм |
Опорный генератор
|
±1×10-6 |
Срок гарантии (лет)
|
1 |
Диагональ дисплея, дюйм
|
10,1" |
Интерфейс
|
LAN, USB |
Питание
|
100-240 В |
Разрешение экрана
|
1024 х 600 |
Тип дисплея
|
Сенсорный емкостной |
Гарантия, (мес)
|
12 |
- Анализатор спектра
- Шнур питания
- Кабель USB
- CD с ПО
Частота | Частотный диапазон | 9 кГц…1500 МГц |
Разрешение | 1 Гц | |
Погрешность источника опорной частоты | ± 5*10-7/год | |
Полоса обзора | Нулевая; 100 Гц…2,1 ГГц | |
Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц |
|
Скорость развертки | 24 мс…1000 с | |
Полоса пропускания | Полоса пропускания ПЧ | 10 Гц… 3 МГц (шаг 1-3-10) |
Погрешность установки полосы пропускания ПЧ | ± 5 % | |
Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 | |
Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | |
Амплитуда | Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен |
Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | |
Предусилитель | 20 дБ, 9 кГц…3,2 ГГц | |
Максимальный входной уровень | ± 50 Впост | |
Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |
Средний уровень собственного шума (DANL) |
С выключенным предусилителем: -100 дБм: 9 кГц…100 кГц -97 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -127 дБм: 10 МГц…200 МГц -125 дБм: 200 МГц…2,1 ГГц -116 дБм: 2,1 МГц…3,2 ГГц С включенным предусилителем: -107 дБм: 9 кГц…100 кГц -122 дБм: 100 кГц…1 МГц -138 дБм: 1 МГц…10 МГц -146 дБм: 10 МГц…200 МГц -145 дБм: 200 МГц…2,1 ГГц -135 дБм: 2,1 МГц…3,2 ГГц Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50 |
|
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм) |
|
КСВ | ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) | |
Гармонические искажения второго порядка |
- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
|
Интермодуляционные искажения третьего порядка |
+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
|
Трекинг генератор | Диапазон частот | 100 кГц…2100 МГц |
Выходной уровень | -20 дБм…0 дБм (разрешение 1 дБ) | |
Неравномерность АЧХ | ± 3 дБ | |
ЭМС (Опция) | Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц (-6 дБ) |
Детектор | квазипиковый детектор | |
Рефлектометр (опция) | Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) |
Расширенные измерения (опция) | Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот |
Входы | ВЧ вход | Соединитель N-типа; 50 Ом |
Трекинг генератор | Соединитель N-типа; 50 Ом | |
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |
ДУ | LAN, USB, RS232 | |
Память | Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
Дисплей | 25,6 см, ЖК, разрешение 1024х600 | |
Потребляемая мощность | 30 Вт | |
Условия эксплуатации | 0…+50 °С | |
Габаритные размеры | 393х207х116,5 мм (Ш × В × Г) | |
Вес | ≤ 4,6 кг (включая трекинг генератор) | |
Питание | 100…240 В (автовыбор), 45…440 Гц |
