ГОСРЕЕСТР
Артикул:
m-101411
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
81820-21
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
7.5
Все характеристики
1 057 707 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

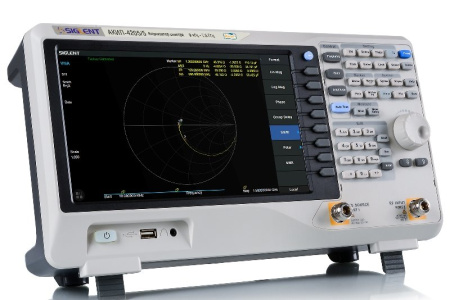

Цифровой анализатор спектра АКИП-4205/5 - это прибор 2в1 – Анализатор спектра и Векторный анализатор (измерение S11, S21).
Модель АКИП-4205/5 предназначена для работы в полосе частот от 9 кГц до 7,5 ГГц, имеет малый размер и вес, удобный пользовательский интерфейс. Имеет достаточно мощные опциональные ресурсы автоматических измерений, широкий перечень впечатляющих прикладных функций, а также ряд дополнительных опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра (на месте эксплуатации), не прибегая к услугам сервисного центра.
Системный интерфейс АКИП-4205/5 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.
- Функциональность «2 в 1»: Анализатор спектра + векторный анализатор цепей
- Частотный диапазон:
- режим анализатора спектра: 9 кГц...7,5 ГГц
- режим векторного анализатора: 100 кГ...7,5 ГГц
- Средний уровень собственных шумов: -156 дБм
- Фазовый шум: -95 дБ/Гц при отстройке 10 кГц от несущей 1 ГГц
- Погрешность измерения амплитуды < 0,7 дБ
- Разрешение полосы пропускания: 1 Гц
- Встроенный предусилитель
- Встроенный трекинг генератор: 100 кГц … 7,5 ГГц
- Опции: измерение расстояния до повреждения, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции
- Маркерные измерения
- Сенсорный емкостной экран, диагональ 25,6 см (разрешение 1024x600)
- Интерфейсы: USB, LAN, опциональный адаптер USB-GPIB
- Дистанционное управление с ПК или мобильных устройств через веббраузер
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
81820-21 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7.5 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-112 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
1024 х 600 |
|
Тип дисплея
|
Сенсорный емкостной |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра АКИП-4205/5
- Шнур питания
- Кабель USB
- CD с ПО
- Опция SVA1000X-AMK (активирована)
| Частота | |
| Диапазон частот | 9 кГц…7,5 ГГц |
| Разрешение | 1 Гц |
| Погрешность источника опорной частоты | ± (1*10-6 +5*10-7 *N), где N – количество лет выпуска из производства |
| Полоса обзора | Нулевая; 100 Гц…3,2 ГГц |
| Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц; -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц; -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц |
| Скорость развертки | 1 мс … 7500 с |
| Полоса пропускания | |
| Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ | < 5 % |
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 |
| Полоса пропускания видео | 1 Гц…10 МГц (шаг 1-3-10) |
| Амплитуда | |
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен |
| Логарифмическая шкала | 1 дБ … 200 дБ |
| Единицы измерения | дБм, дБмВ, дБмкВ, дБмкА, В, Вт |
| Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) |
| Предусилитель | 20 дБ |
| Максимальный измеряемый входной уровень | ± 50 Впост +30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен |
| Защита входа | +33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен |
| Опорный уровень | -200 дБм…+30 дБм (шаг 1 дБ) |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм); С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм) |
| КСВ | ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) |
| Гармонические искажения второго порядка |
65 дБн: ≥50 МГц; предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка |
+14 дБм: ≥50 МГц; предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
| Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ |
| Трекинг генератор | |
| Диапазон частот | 100 кГц…7500 МГц |
| Диапазон установки уровня | -20 дБм…0 дБм (разрешение 1 дБ) |
| Неравномерность АЧХ | ± 3 дБ |
| Векторный анализатор | |
| Виды измерений | S11, S21 |
| Диапазон частот | 100 кГц…3,2 ГГц |
| Полоса фильтра ПЧ (IFBW) | 10 кГц |
| Уровень шума | 0,1 дБ, RBW 10 кГц |
| Выходная мощность | -5 дБм |
| Формат отображения | Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза |
| Количество точек данных | 101…751 |
| ЭМС (опция) | |
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц (-6 дБ) |
| Детектор | Пиковый, средний, СКЗ, квазипиковый детектор (время накопления 0 мкс…10 с) согласно CISPR 16-1-1 |
| Расстояние до повреждения (опция) | |
| Диапазон частот | 100 кГц…3,2 ГГц |
| Максимальная дистанция | (7,68 х 1010 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
| Коэффициент укорочения (Velocity Factor) | (7,68 х 108 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
| Калибровка | S11, OSL («Open-Short-Load») |
| Окна | Прямоугольное, Хэмминга |
| Анализ аналоговых модуляций (опция) | |
| АМ | 20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Глубина модуляции: 5%...95%, погрешность ± 4 % |
| ЧМ | 20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Девиация: 1 Гц...400 кГц, погрешность ± 4 % |
| Анализ цифровых модуляций (опция) | |
| Тип модуляций |
АМн: 2АМн; ЧМн: 2,4, 8, 16 уровней; MSK: GMSK (Гауссовская частотная модуляция с минимальным сдвигом); ФМн: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128, 256 |
| Длина выборки для измерений | 16…4096 |
| Точки/Символы | 4, 6, 8, 10, 12, 14, 16 |
| Символьная скорость | 1 кбит/с…2,5 Мбит/с |
| Расширенные измерительные функции (опция) | |
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, Водопадная диаграмма (Waterfall) |
| Входы | |
| ВЧ вход (Порт 2) | Соединитель N-типа; 50 Ом |
| Трекинг генератор (Порт 1) | Соединитель N-типа; 50 Ом |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частотыс | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
| ДУ | LAN, USB, опциональный адаптер USB-GPIB Поддержка HTML 5 |
| Общие характеристики | |
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
| Дисплей | Емкостной сенсорный ЖК, диагональ 25,6 см, разрешение 1024х600 |
| Напряжение питания | 100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор) |
| Потребляемая мощность | 70 Вт максимум |
| Условия эксплуатации | 0…+40 °С |
| Габаритные размеры (Ш × В × Г) | 393 х 207 х 116,5 мм |
| Вес | ≤ 4,7 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
