ГОСРЕЕСТР
Артикул:
m-115064
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
90669-23
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
13.6
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

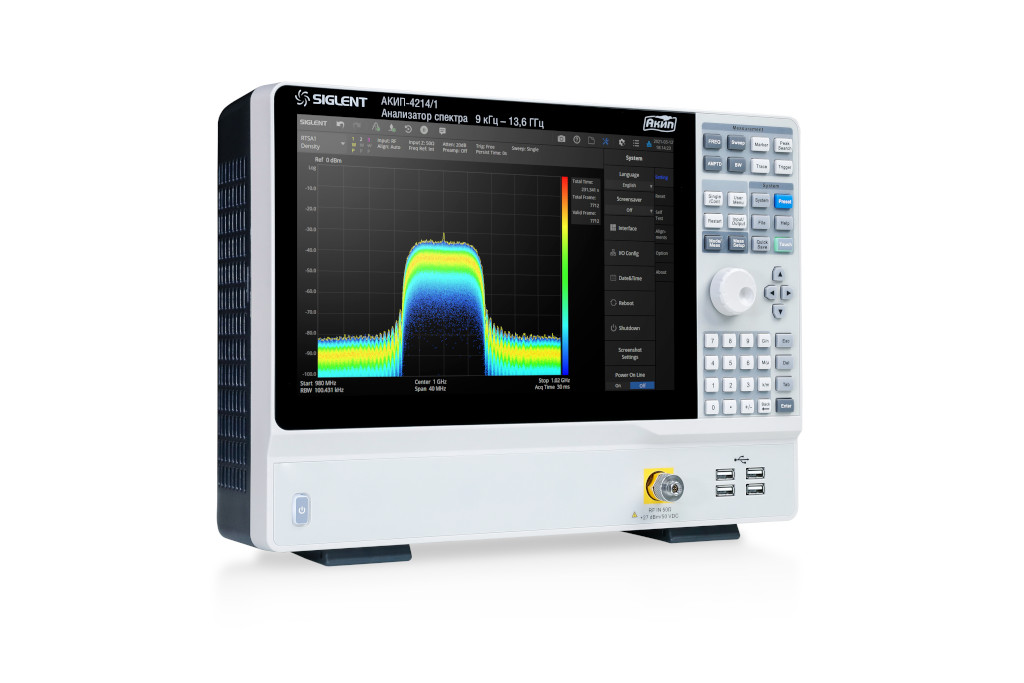

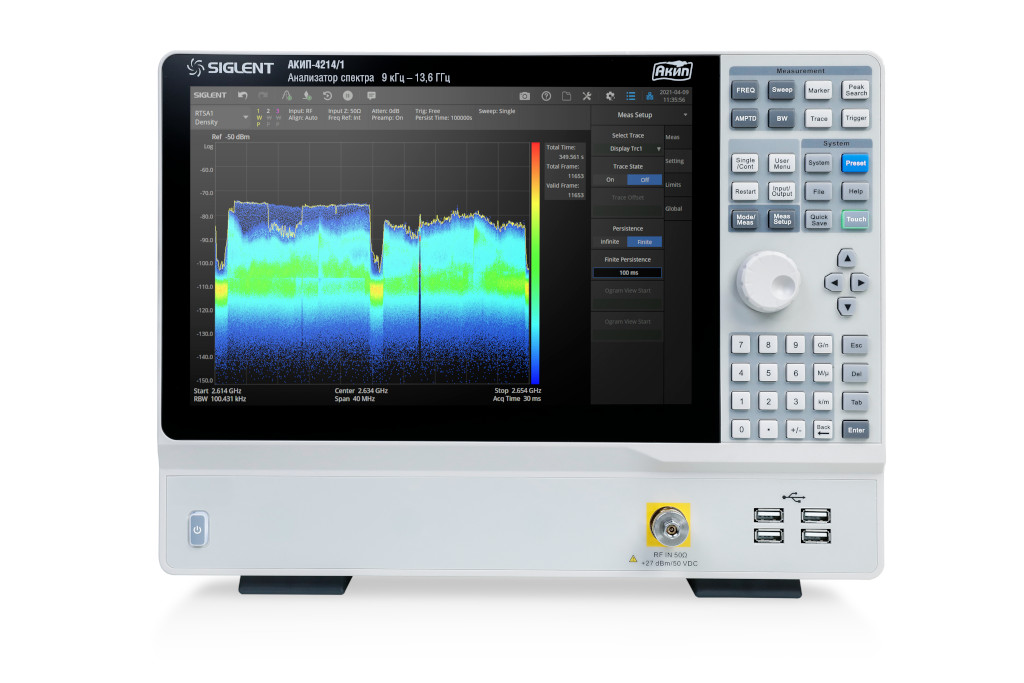

Анализаторы спектра АКИП-4214/1 — это мощные и гибкие инструменты для комплексного анализа радиочастотного спектра и сигналов. Благодаря возможности анализа спектра в режиме реального времени анализатор может отображать многомерные данные и выполнять расширенные функции запуска для решения современных задач, связанных со спектром радиочастот, таких как измерения мощности в канале, соотношение мощностей в смежных каналах, спектральные помехи и пр. Приложения включают в себя мониторинг/оценку вещания, сотовой связи, IoT, WLAN и Bluetooth, исследования и разработки, обучение, производство и техническое обслуживание.
- Частотный диапазон: 9 кГц - 13,6 ГГц
- Опция анализатора спектра в реальном времени. Полоса анализа в режиме реального времени 25 МГц (опция – 40 МГц)
- Средний уровень собственных шумов: <-159 дБм
- Фазовый шум: от -116 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Минимальная длительность от 7,2 мкс для гарантированного захвата сигналов 100% POI
- Погрешность измерения амплитуды ±0,4 дБ
- Разрешение полосы пропускания от 1 Гц до 10 МГц
- Маркерные измерения
- Программные опции: встроенный предусилитель, расширенный набор измерений, анализатор спектра реального времени, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализ цифровых модуляций
- Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
- Интерфейсы: USB, LAN, GPIB (опция)
- Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI11/Socket/Telnet/WebServer
- Видео выход (HDMI)
Документы
AKIP_4214
478 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
90669-23 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
13.6 |
|
Гармонические искажения
|
-82 дБн/Гц |
|
Фазовый шум
|
-116 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
1280 х 800 |
|
Тип дисплея
|
Сенсорный емкостной |
|
Гарантия, (мес)
|
36 |
- Анализатор спектра АКИП-4214/1
- Шнур питания
- Кабель USB
- CD с ПО
- Опция SSA5000-AMK (Активирована)
| Частотная характеристика | ||
| Частотный диапазон | 9 кГц … 13,6 ГГц | |
| Разрешение | 1 Гц | |
| Основная относительная погрешность частоты | ±1·10¯⁶ | |
| Относительная температурная нестабильности частоты | ±1·10¯⁶ в диапазоне температуры окружающего воздуха от 0 до 50 °С относительно 25 °С | |
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |
| Плотность фазовых шумов | -103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -103 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -116 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | |
| Скорость развертки | 1 мкс … 6000 с при нулевой полосе обзора 1 мс … 4000 с при полосе обзора от 100 Гц | |
| Полоса пропускания | ||
| Полоса пропускания ПЧ | 1 Гц … 10 МГц (шаг 1-3-10) | |
| Число точек развертки | 201 … 10001 | |
| Погрешность установки полосы пропускания ПЧ | ±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц | |
| Коэффициент прямоугольности фильтров ПЧ | 5,1 по уровням -60 дБ и -3 дБ | |
| Полоса пропускания видео | 1 Гц…10 МГц (шаг 1-3-10) | |
| Уровень | ||
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 26,5 ГГц, предусилитель выключен | |
| Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) | |
| Предусилитель (опция) | 20 дБ | |
| Максимальный входной уровень | ± 50 Впост 27 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен) | |
| Опорный уровень | 170 дБм…+23 дБм (шаг 1 дБ) | |
| Средний уровень собственного шума (DANL) | С выключенным предусилителем | С включенным предусилителем |
| 100 кГц…1 МГц | -130 дБм | -135 дБм |
| >1 МГц…10 МГц | -143 дБм | -153 дБм |
| >10 МГц…1,22 ГГц | -144 дБм | -159 дБм |
| >1,22 ГГц …3,15 ГГц | -140 дБм | -158 дБм |
| >3,15 ГГц …7,22 ГГц | -137 дБм | -154 дБм |
| >7,22 ГГц …13,6 ГГц | -136 дБм | -154 дБм |
| >13,6 ГГц …18,9 ГГц | -134 дБм | -151 дБм |
| >18,9 ГГц …24,2 ГГц | -132 дБм | -148 дБм |
| >24,2 ГГц …26,5 ГГц | -124 дБм | -142 дБм |
| Параметры нормируются при следующих условиях: ослабление 0 дБ, ПЧ 1 Гц, усреднение ≥ 50 | ||
| Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц | 10 МГц … 7,5 ГГц: ± 1,5 дБ >7,5 ГГц … 13,6 ГГц: ± 2,0 дБ >13,6 ГГц … 26,5 ГГц: ± 2,5 дБ ослабление 20 дБ, предусилитель выключен | |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | ± 0,4 дБ (несущая 50 МГц) Предусилитель ВЫКЛ: ±0,4 дБ + неравномерность АЧХ Предусилитель ВКЛ: ±0,5 дБ + неравномерность АЧХ Входной уровень от -20 дБм до -10 дБм, ПЧ 30 кГц, ослабление 20 дБ, пиковый детектор | |
| КСВ | 10 МГц … 13,6 ГГц: ≤ 1,6 >13,6 ГГц … 24,2 ГГц: ≤ 1,9 >24,2 ГГц … 26,5 ГГц: ≤ 2,1 Ослабление 10 дБ, несущая 10 МГц | |
| Гармонические искажения второго порядка | 10 МГц … 7,22 ГГц: 42 дБм >7,22 ГГц … 13,25 ГГц: 54 дБм Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
| Интермодуляционные искажения третьего порядка | 50 МГц … 7,22 ГГц: 11 дБм >7,22 ГГц … 26,5 ГГц: 10 дБм Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
| Режим анализа в реальном времени (Опция) | ||
| Полоса анализа | 25 МГц (опция - 40 МГц) | |
| 100% POI Минимальная длительность для гарантированного захвата сигналов | 7,2 мкс | |
| Полоса обзора | от 5 кГц | |
| Режимы отображения | Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр | |
| Максимальная скорость выборки | 51,2 МГц | |
| Количество точек данных 1 | 150000 в секунду (с опцией 40 МГц) | |
| Число маркеров | 8 | |
| Окна | Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное | |
| ЭМС (Опция) | ||
| Виды измерений | Сканирование по частоте, Измерение уровня, Отбражение таблицы данных | |
| Последовательность предварительного тестирования | Сканирование, Поиск, Измерение | |
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |
| Детектор | Пиковый, Усреднение, Квазипиковый RMS | |
| Поддержка масок стандартов | EN550xx, GB9254, FCC Part15, пользовательская маска | |
| Частотная шкала | Линейная или логарифмическая | |
| Расширенные измерительные функции | ||
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот | |
| Анализ аналоговых модуляций (Опция) | ||
| Диапазон частот несущей | 2 МГц … 13,6 ГГц | |
| Погрешность измерения мощности несущей | ±2 дБ | |
| Диапазон мощности несущей | -30 дБм … 20 дБм | |
| АМ модуляция | Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины: ±4 % | |
| ЧМ модуляци | Частота модуляции: 20 Гц … 200 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц Девиация: 0,2 … 100 рад Погрешность измерения девиации: ±4 % | |

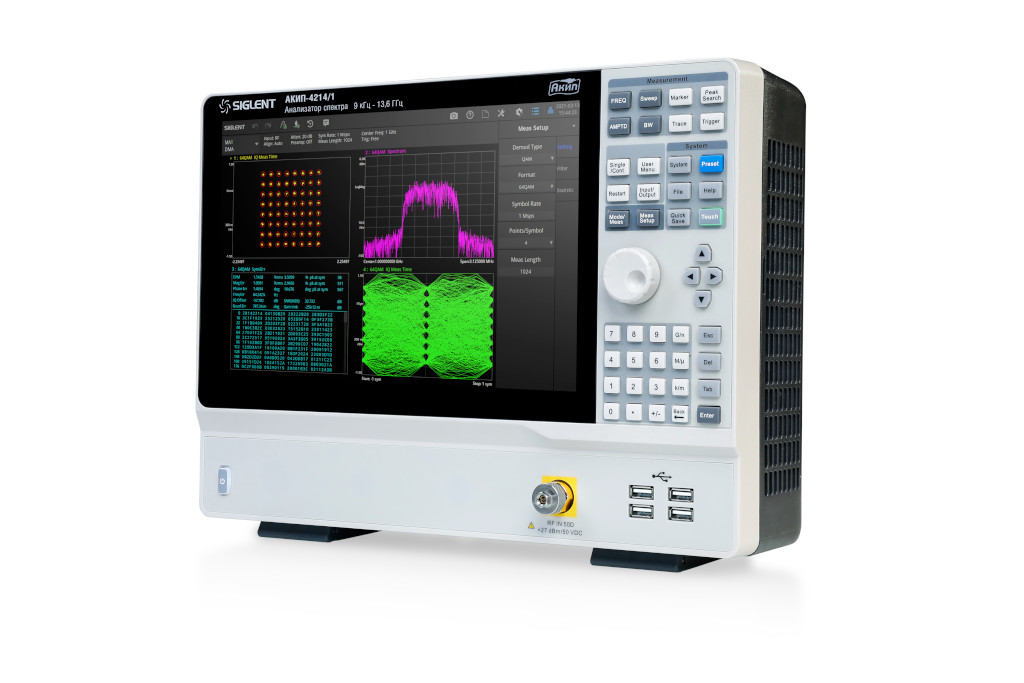

| Анализ цифровых модуляций (Опция) | ||
| Диапазон частот несущей | 2 МГц … 13,6 ГГц | |
| Погрешность измерения мощности несущей | ±2 дБ | |
| Диапазон мощности несущей | -30 дБм … 20 дБм | |
| Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 | |
| Длинна | 16…4096 | |
| Количество символов | 4, 6, 8, 10, 12, 14, 16 | |
| Символьная скорость | 1 квыб … 32 Mвыборок | |

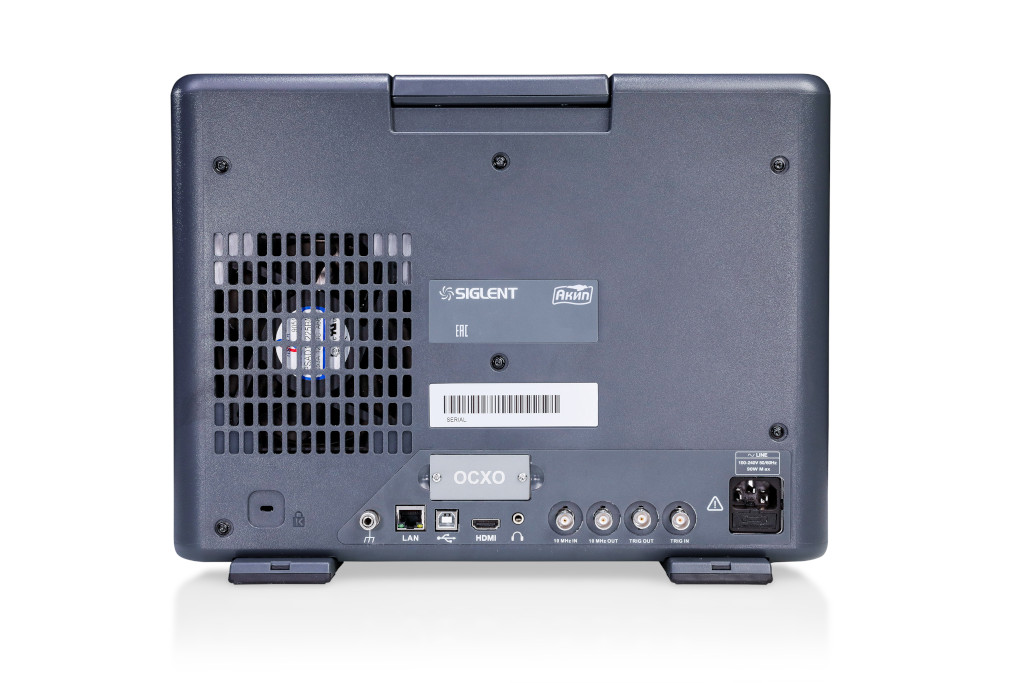

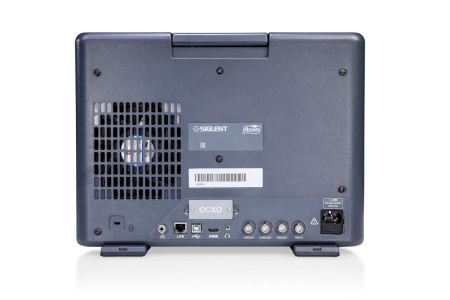

| Входы / Выходы | ||
| ВЧ вход | Соединитель 2.92-типа; 50 Ом | |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |
| Вход внешней синхронизации | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |
| Выход внешней синхронизации | Соединитель BNC-типа; входная амплитуда 3,3 В (TTL), 20 мА | |
| Интерфейсы | Передняя панель – USB-A (4) Задняя панель - LAN, USB-B, GPIB (опция) | |
| Видео выход | HDMI | |
