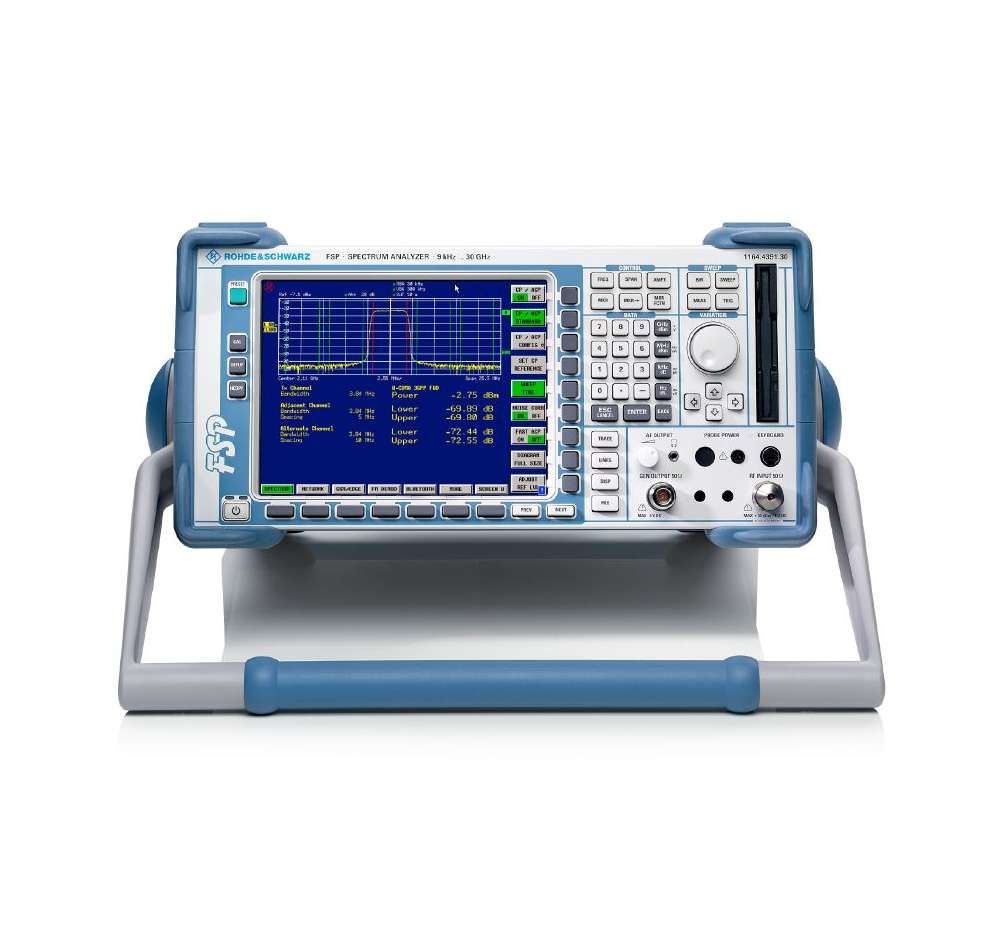

Анализатор спектра Rohde & Schwarz FSP30 представляет собой высокотехнологичное устройство, предназначенное для проведения точных измерений в области радиочастотной техники. С его помощью специалисты могут анализировать спектры сигналов в диапазоне частот от 9 кГц до 30 ГГц, что делает его универсальным инструментом для различных приложений, включая разработку и тестирование радиосистем, а также в области телекоммуникаций.
Одной из ключевых характеристик FSP30 является его способность обеспечивать гармонические искажения на уровне -60 дБн/Гц. Это означает, что анализатор способен точно измерять и анализировать сигналы без значительных искажений, что критично для высококачественного тестирования. Фазовый шум устройства составляет -92 дБн/Гц, что также подтверждает его высокую точность и стабильность при работе с сигналами. Особенно стоит отметить уровень фазовых шумов на несущей частоте 1 ГГц, который не превышает -120 дБн/Гц при отстройке от несущей. Это делает FSP30 идеальным выбором для задач, требующих высокой чувствительности и точности.
Анализатор оснащен 8,4-дюймовым цветным ЖК-дисплеем с разрешением 640 x 480, что обеспечивает четкое и удобное отображение информации. Пользователи могут легко интерпретировать данные и проводить анализ благодаря интуитивно понятному интерфейсу. Кроме того, наличие различных интерфейсов, таких как USB, RS-232 и GPIB, позволяет интегрировать FSP30 в существующие системы и автоматизировать процессы тестирования.
Максимальный измеряемый уровень составляет +30 дБм, что делает анализатор подходящим для работы с сигналами различной мощности. Номинальное значение частоты опорного кварцевого генератора в 10 МГц обеспечивает стабильность и точность измерений, что является важным аспектом для профессионалов в области радиотехники.
Таким образом, Rohde & Schwarz FSP30 представляет собой мощный и надежный инструмент для анализа спектра, который сочетает в себе высокую производительность, точность и удобство в эксплуатации. Это устройство находит свое применение не только в лабораториях, но и в полевых условиях, обеспечивая специалистов необходимыми данными для успешной работы.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
26744-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
30 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-92 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, RS-232, GPIB |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Прибор;
- Руководство по эксплуатации.
| R&S FSP3 | 9 кГц - 3 ГГц | ||
| R&S FSP7 | 9 кГц - 7 ГГц | ||
| R&S FSP13 | 9 кГц - 13,6 ГГц | ||
| R&S FSP30 | 9 кГц - 30 ГГц | ||
| R&S FSP40 | 9 кГц - 40 ГГц | ||
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | ||
| Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп | ± 1 × 10-6 | ||
| с опцией термостатированного генератора опорной частоты R&S FSP-B4 | ± 1 × 10-7 | ||
| Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур | ± 1 × 10-6 | ||
| с опцией R&S FSP-B4 | ± 1 × 10-8 | ||
| Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(δоп × Fизм + R) | ||
| Разрешение частотомера, R | 0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц | ||
| Диапазон полос обзора | 0 Гц; 10 Гц - полный диапазон частот | ||
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1% | ||
| Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более |
1 кГц 10 кГц 100 кГц 1 МГц |
минус 100 дБн/Гц минус 106 дБн/Гц минус 110 дБн/Гц минус 120 дБн/Гц |
|
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW |
10 Гц - 10 МГц (с шагом 1-3) 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС) |
||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
±3 % ±10 % от -30 % до 10 % |
|
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW | 200 Гц, 9кГц, 120 кГц | ±3 % | |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более: |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
5:1 15:1 7:1 |
|
|
1 Опция расширения диапазона частот R&S FSP-B29 2 При температуре (25 ± 5) °С |
|||
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 5:1 | ||
| Диапазон перестройки полос видеофильтра | 1 Гц -10 МГц (с шагом 1-3) | ||
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт | ||
| Средний уровень собственных шумов при полосе пропускания 10 Гц, не более: | |||
| на частоте 9 кГц | минус 95 дБмВт | ||
| на частоте 100 кГц | минус 100 дБмВт | ||
| на частоте 1 МГц | минус 120 дБмВт | ||
| в диапазоне частот от 10 МГц до 1 ГГц |
минус 142 дБмВт (для R&S FSP3) минус 140 дБмВт (для R&S FSP7/13/30/40) |
||
| в диапазоне частот от 1 ГГц до 3 ГГц |
минус 140 дБмВт (для R&S FSP3) минус 138 дБмВт (для R&S FSP7/13/30/40) |
||
| в диапазоне частот от 3 ГГц до 7 ГГц |
минус 138 дБмВт (для R&S FSP7) минус 135 дБмВт (для R&S FSP13/30/40) |
||
| в диапазоне частот от 7 ГГц до 13,6 ГГц | минус 132 дБмВт | ||
| в диапазоне частот от 13,6 ГГц до 22 ГГц | минус 120 дБмВт (для R&S FSP30) | ||
| в диапазоне частот от 22 ГГц до 30 ГГц | минус 115 дБмВт (для R&S FSP30) | ||
| в диапазоне частот от 13,6 ГГц до 30 ГГц | минус 120 дБмВт (для R&S FSP40) | ||
| в диапазоне частот 30 ГГц до 40 ГГц | минус 112 дБмВт (для R&S FSP40) | ||
| в диапазоне частот от 10 МГц до 2 ГГц | с опцией предварительного усилителя R&S FSP-B25 | минус 152 дБмВт | |
| в диапазоне частот от 2 ГГц до 7 ГГц | минус 150 дБмВт | ||
| на частоте 20 Гц | с опцией R&S FSP-B29 | минус 58 дБмВт | |
| на частоте 100 Гц | минус 75 дБмВт | ||
| на частоте 1 кГц | минус 85 дБмВт | ||
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц | опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц | ±0,2 дБ | |
|
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более от 9 кГц до 50 кГц от 50 кГц до 3 ГГц от 3 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 30 ГГц от 30 ГГц до 40 ГГц до 9 кГц от 10 МГц до 3 ГГц от 3 ГГц до 7 ГГц |
+0,5/ минус 1,0 дБ ±0,5 дБ ±2,0 дБ ±2,5 дБ ±3 дБ ±4 дБ |
||
| с опцией R&S FSP-B29 | ±1,0 дБ | ||
| с включенным предварительным усилителем (опция R&S FSP-B25) |
±1,0 дБ ±2,0 дБ |
||
| Диапазон установки опорного уровня | (от минус 130 до +30) дБмВт с шагом 0,1 дБ | ||
| Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ± 0,2 дБ | ||
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 дБ до 70 дБ через 10 дБ | ||
| с опцией R&S FSP-B25 | от 0 дБ до 75 дБ через 5 дБ | ||
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц) | ± 0,2 дБ | ||
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW |
10 Гц -100 кГц 300 кГц-10 МГц 1 Гц - 3 кГц (фильтры БПФ) |
±0,1 дБ ±0,2 дБ ±0,2 дБ |
|
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) |
при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ в диапазоне от минус 70 дБ до минус 90 дБ при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ в диапазоне от минус 50 до минус 70 дБ |
± 0,2 дБ ± 0,5 дБ ± 0,2 дБ ± 0,5 дБ |
|
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц | в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц | ± 0,5 дБ | |
| Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более |
20 МГц - 200 МГц 200 МГц - 3 ГГц 3 ГГц-7 ГГц 7 ГГц-13,6 ГГц |
минус 70 дБн минус 74 дБн минус 80 дБн минус 80 дБн | |
| 13,6 ГГц-30 ГГц | FSP30 | минус 76 дБн | |
| FSP40 | минус 80 дБн | ||
| 30 ГГц - 40 ГГц | FSP40 | минус 80 дБн | |
| Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более |
до 100 МГц 100 МГц - 1,5 ГГц свыше 1,5 ГГц |
минус 35 дБн минус 45 дБн минус 90 дБн | |
| Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более |
до 7 ГГц 7 ГГц - 13,6 ГГц 13,6 ГГц - 30 ГГц |
минус 70 дБн минус 64 дБн минус 56 дБн | |
| Уровень сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБмВт | |
| Входное сопротивление анализатора | 50 Ом | ||
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более |
до 3 ГГц 3 ГГц - 7 ГГц 7 ГГц-13 Гц 1 3 ГГц - 40 ГГц |
1,5 2,0 2,5 3,0 |
|
|
Разъем СВЧ входа: R&S FSP3/7/13 R&S FSP30 R&S FSP40 |
N-тип «розетка» N-тип и 3,5 мм «розетки» N-тип и 2,92 мм «розетки» |
||
| Характеристики следящего генератора (опция R&S FSP-B9) | |||
| Диапазон частот сигнала | от 9 кГц до 3,0 ГГц | ||
| Диапазон уровней сигнала | от минус 30 дБмВт до 0 дБмВт | ||
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц | ± 1,0 дБ | ||
| Неравномерность амплитудно-частотной характеристики относительно уровня, не более | уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц | ± 1,0 дБ | |
| уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц | ± 3,0 дБ | ||
| Разъем СВЧ выхода: | N-тип «розетка» | ||
| Рабочие условия эксплуатации |
Температура (+5 ..... +40) °С Относительная влажность воздуха (40 - 95) % |
||
| Условия хранения и транспортирования |
Температура (- 40 ..... +70)°С Относительная влажность воздуха не более 95% |
||
| Масса, не более | R&S FSP3 | 10,5 кг | |
| R&S FSP7 | 11,3 кг | ||
| R&S FSP13/30/40 | 12 кг | ||
| Габаритные размеры (ширинахвысотахглубина) | 412 мм х 197 мм х 417 мм | ||
| Питание от сети переменного тока | (100 - 240) В; (50 - 400) Гц | ||
| Потребляемая мощность | R&S FSP3 | 70 Вт | |
| R&S FSP7 | 120 Вт | ||
| R&S FSP13/30/40 | 150 Вт | ||
| Питание от напряжения постоянного тока | опция R&S FSP-B30 | (10-28) В | |
| Время прогрева | 15 мин | ||
