ГОСРЕЕСТР
Артикул:
m-101381
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
78918-20
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
1,8
Все характеристики
180 559 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

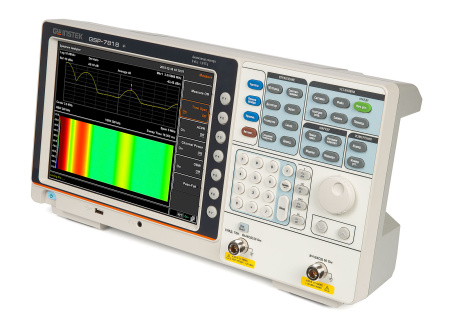

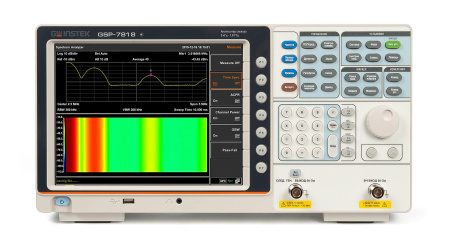

Анализатор спектра GSP-7818 является профессиональным инструментом для измерения и анализа характеристик сигналов в различных областях, таких как телекоммуникации, радиолокация, беспроводные системы, тестирование электронных устройств и т.д.
Особенности:
- Частотный диапазон 9 кГц¼1,8 ГГц;
- Трекинг генератор (опция): диапазон частот 100 кГц … 1,8 ГГц;
- Цифровая ФАПЧ;
- Средний уровень собственных шумов: от –148 дБм (с включенным предусилителем);
- Макс. входной уровень сигнала: +30 дБм, постоянный уровень 50 В ;
- Фазовый шумы -98 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
- Измерительный функции: ACPR/ OCBW/ CHPW, N-dB;
- Полоса пропускания: 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц;
- Опция: фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) и детектор ЭМС (квазипиковый);
- Демодулятор: АМ/ ЧМ/ USB/ LSB;
- Маркерные измерения;
- Интерфейсы USB, LAN, VGA;
- Универсальное питание: 100…240 В (45…65 Гц).
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
78918-20 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
1,8 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-98 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
800 х 600 |
|
Гарантия, (мес)
|
12 |

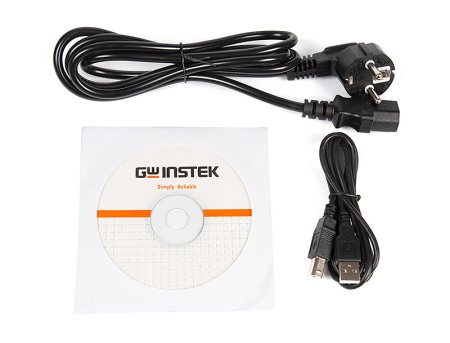

- Анализатор спектра GSP-7818
- Шнур питания
- Инструкция по эксплуатации
| Частота | |
| Частотный диапазон | 9 кГц … 1800 МГц |
| Частота опорного генератора | 10 МГц |
| Погрешности частоты опорного генератора | ±(2,5x10-6+1x10-6xN), где N – количество лет после выпуска из производства или подстройки |
| Полоса обзора | Нулевая, 100 Гц… 1800 МГц (разрешение 1 Гц) |
| Плотность фазовых шумов |
-82 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -98 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Скорость развертки | 10 мс…3000 с (при полосе обзора > 0), 1 м…3000 с (при полосе обзора = 0) |
| Режимы развертки | Непрерывный, однократный |
| Полоса пропускания | |
| Полоса пропускания |
10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц (-3 дБ) фильтры ЭМС (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
| Погрешность установки полосы пропускания | ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц |
| Полоса пропускания видео | 10 Гц … 3 МГц |
| Амплитуда | |
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБ в полосе от 100 кГц до 1 МГц; до + 20 дБ в полосе от 1 МГц до 1,8 ГГц, до + 30 дБ в полосе от 10 МГц до 3,25 ГГц |
| Диапазон регулировки опорного уровня | -80 дБм … +30 дБм, шаг 0,01 дБ |
| Аттенюатор | 0 … 40 дБ, шаг 1 дБ |
| Предусилитель | 20 дБ, 9 кГц…1,8 ГГц |
| Максимальный входной уровень | 30 дБмВт, постоянное 50 В |
| Уровень компрессии на 1 дБ | 0 дБ при несущей частоте ≥ 50 МГц без предусилителя |
| Средний уровень собственного шума (DANL) |
нормируется при условиях: аттенюатор 0 дБ, Fпч/эмс = 1 Гц, С выключенным предусилителем: -117 дБм: 100 кГц … 1 МГц -130 дБм: 1 МГц … 10 МГц -130 дБм: 10 МГц …1 ГГц -128 дБм: 1 ГГц … 1,8 ГГц С включенным предусилителем: -140 дБм: 100 кГц … 1 МГц -150 дБм: 1 МГц … 10 МГц -150 дБм: 10 МГц … 1 ГГц -148: 1 ГГц … 1,8 ГГц |
|
Пределы допускаемой относительной погрешности измерения уровня на частоте 50 МГц |
При полосе обзора 200 кГц, полосе пропускания 10 кГц, С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм) |
| Неравномерность АЧХ |
С выключенным предусилителем: ± 0,8 дБ: 100 кГц … 1.8 ГГц, С включенным предусилителем: ± 0,9 дБ: 100 МГц … 1.8 ГГц, |
| Гармонические искажения второго порядка (SHI) |
-65 дБн в диапазоне частот 50 МГц … 1,8 ГГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка (TOI) |
+10 дБм в диапазоне частот 50 МГц … 1,8 ГГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Детекторы графика |
Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, Опция - квазипиковый детектор (ЭМС) |
| Функции трассировки | Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение |
| Трекинг генератор (Опция) | |
| Диапазон частот | 100 кГц … 1,8 ГГц |
| Диапазон установки уровня | -30 дБм … 0 дБм |
| Разрешение установки уровня | 1 дБм |
| Неравномерность АЧХ | ± 3 дБ |

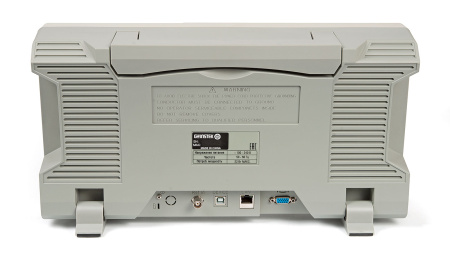

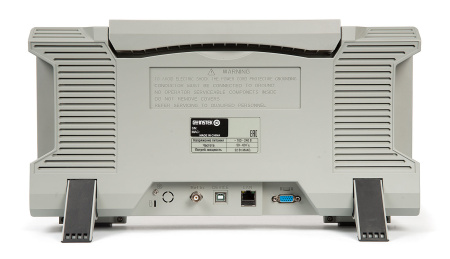

| Входы / Выходы | |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Трекинг генератор (опция) | Соединитель N-типа; 50 Ом |
| Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, 0 дБм…+10 дБм |
| ДУ | LAN, USB (USB TMC) |
| Медиа выходы | VGA (800*600, 60 ГГц, D-sub) |
| Общие данные | |
| Демодулятор | АМ/ ЧМ, режимы однополосной модуляции - USB / LSB - (верхняя / нижняя боковая полоса). |
| Внутренняя память | 256 МБ |
| Дисплей | диагональ 26,4 см, ЖК, разрешение 800х600 |
| Потребляемая мощность | < 65 Вт |
| Условия эксплуатации | +5…+45 °С |
| Габаритные размеры | 421х221х115 мм (ШхВхГ) |
| Вес | 5 кг |
| Питание | 100…240 В (автовыбор), 45…65 Гц. |
