ГОСРЕЕСТР
Артикул:
m-101385
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
№37467-08 до 26.06.2018 г.
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Опция 03: Термостатированный опорный генератор, нестабильность +/-1*10-6 в диапазоне 0…50С старение +/-1*10-6 в год.
- Частотный диапазон 9 кГц...3 ГГц
- Цифровая ФАПЧ
- Диапазон измерения уровня –115…20 дБмВт
- Фазовый шумы -75 дБн/Гц при отстройке 20 кГц
- Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню
- Полоса пропускания: 3 кГц; 30 кГц; 300 кГц; 4 МГц
- Маркерные измерения (10 маркеров)
- Запись спектрограмм с временными метками (13), пределов допусков (12), пользовательских АЧХ (5), изм. последовательностей (10), профилей (10) – во внутреннюю память
- Сохранение спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек - на USB-flash
- Режим Sequence: возможность программирования 10 групп последовательностей профилей и состояний (в каждой до 20 шагов)
- Интерфейсы USB, RS-232C, (опция GPIB)
- Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор
- Универсальное питание: ~220В/ 11..17В(пост.); батарейное (2 шт. Li-Ion; до 3-х часов) - опционально
- Компактный, легкий (5 кг)
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
№37467-08 до 26.06.2018 г. |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3 |
|
Гармонические искажения
|
-50 дБн/Гц |
|
Фазовый шум
|
-75 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |

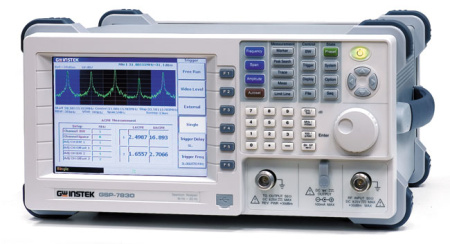

- Анализатор спектра GSP-7830
- Шнур питания
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
| Частота | |
| Частотный диапазон | 9 кГц...3000 МГц |
| Погрешность источника опорной частоты | ±5х10-6(±1х10-6 - опция) |
| Полоса обзора | Нулевая; 2 кГц...3 ГГц (шаг 1-2-5) |
| Плотность фазовых шумов | -75 дБн/Гц на 1 ГГц при отстройке на 20 кГц |
| Скорость развертки | 50 мс...25,6 с |
| Полоса пропускания | |
| Полоса пропускания ПЧ | 3 кГц; 30 кГц; 300 кГц; 4 МГЦ (300 Гц, 10, 100, 9 и 120 кГц - опция) |
| Погрешность установки полосы пропускания ПЧ | ±15% |
| Полоса пропускания видео | 10 Гц...1 МГц (шаг 1-3) |
| Амплитуда | |
| Диапазон измерений | Собств. шум...+20 дБмВт |
| Макс. входной уровень | 30 дБм, постоянное 25 В |
| Опорный уровень | -110..20 дБмВт |
| Погрешность измерения | ±1,5 дБ на 100 МГц |
| Неравномерность АЧХ | ±1,5 дБ |
| Погрешность логарифмической шкалы дисплея | ±1,5 дБ в диапазоне индикации до 70 дБ |
| Плотность собственных шумов |
-133 дБмВт/Гц:1...15 МГц; -150 дБмВт/Гц: 15 ...600 МГц; -147 дБмВт/Гц: 600 МГц...2,3 ГГц; -145 дБмВт/Гц: 2,3 ГГц...3 ГГц |
| Гармонические искажения | <-55 дБн при входном уровне не превышающем - 40 дБмВт |
| Негармонические искажения | <-90 дБмВт при фильтре ПЧ 3 кГц |
| Интермодуляционные искажения 3-го порядка | <-55 дБн при входном уровне - 40 дБмВт |
| Вход | |
| ВЧ вход | Соединитель N-типа; 50 Ом; КСВН <2 при опорном уровне 0 дБм |
| Вход опорной частоты | Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц; 5 МГц; 10 МГц; 10,24 МГц, 13 МГц, 15,36 МГц; 15,4 МГц; 19,2 МГц |
| Интерфейс RS-232C | 9 контактов |
| Вход питания постоянным напряжением | 12 В; диаметр 5,5 мм (на передней панели) |
| Дополнительные функции | |
| Энергонезависимая память | 50 ячеек для записи спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек |
| Маркерные измерения | 10 маркеров с функциями d-измерения; установка на пик. значения; трекинг |
| Обработка спектрограмм | Пик. значения; накопление; замораживание; мат. обработка |
| Измерение мощности | Соотношение мощностей в смежных каналах ACPR; пропускная способность канала связи OCBW; мощность радиосигнала, джиттер |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
