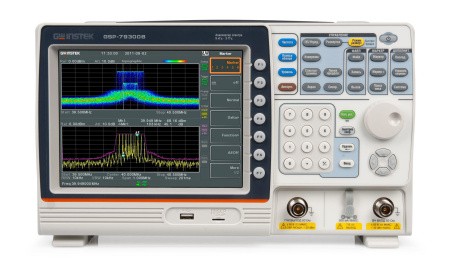

Анализаторы спектра GSP-79300B предназначен для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов.
Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик (АЧХ) четырехполюсников. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
- Частотный диапазон 9 кГц...3 ГГц;
- Средний уровень собственных шумов: от –142 дБм (с включенным предусилителем);
- Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
- Фазовый шумы -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
- Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др;
- Демодулятор АМ/ЧМ;
- Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
- Интерфейсы USB, LAN (LXI), RS-232, опция GPIB, выход DVI-I, MicroSD;
- Опции: батарейное питание, интерфейс GPIB;
- Ультракомпактный (в глубину всего 10 см), легкий.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Номер записи в ГосРеестре СИ
|
75642-19 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
3 |
Гармонические искажения
|
-65 дБн/Гц |
Фазовый шум
|
-95 дБн/Гц |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±1×10-6 |
Срок гарантии (лет)
|
1 |
Диагональ дисплея, дюйм
|
8,4" |
Интерфейс
|
USB, LAN, RS-232, DVI |
Питание
|
100-240 В |
Разрешение экрана
|
800 х 600 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
12 |
- Анализатор спектра GSP-79300B
- Шнур питания
- Инструкция по эксплуатации и программированию на CD
- Сертификат калибровки
Частота | |
Частотный диапазон | 9 кГц…3000 МГц |
Частота опорного генератора | 10 МГц |
Погрешности частоты опорного генератора |
± (1,02x10-6 +1x10-6 xN) (N – количество лет после выпуска из производства или подстройки) |
Полоса обзора | Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) |
Уровень фазовых шумов |
-86 дБн/Гц при отстройке на 10 кГц приведенный к полосе 1 Гц; -95 дБн/Гц при отстройке на 100 кГц приведенный к полосе 1 ГГц |
Скорость развертки | 204 мкс...1000 с (при полосе обзора > 0), 50 мкс ... 1000 с (при полосе обзора = 0, разрешение 10 мкс) |
Режимы развертки | Непрерывный, однократный |
Полоса пропускания | |
Полоса пропускания | 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
Погрешность установки полосы пропускания | ± 8 % при ПЧ = 1 МГц, ± 5 % при ПЧ < 1 МГц |
Избирательность по уровням (60 дБ/ 3 дБ) | 4,5:1 |
Полоса пропускания видео | 1 Гц ... 1 МГц, шаг 1-3-10 (-3 дБ) |
Амплитуда | |
Диапазон измерений |
От уровня собственных шумов до +18 дБ, диапазон частот 100 кГц…1 МГц; от уровня собственных шумов до + 21 дБ, диапазон частот >1 МГц…10 МГц; от уровня собственных шумов до + 30 дБ, диапазон частот >10 МГц…3 ГГц |
Аттенюатор | 0 ... 50 дБ (шаг 1 дБ) |
Погрешность атенюатора | ± 0,3 дБ |
Предусилитель | 18 дБ, 1 МГц...3 ГГц |
Максимальный входной уровень | 33 дБмВт (атеннюатор ? 10 дБ), постоянное 50 В |
Уровень компрессии на 1 дБ |
0 дБ при несущей частоте ? 50 МГц без предусилителя; - 22 дБ при несущей частоте ? 50 МГц с предусилителем |
Средний уровень собственного шума (DANL) |
Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ? 40; С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; от -90 дБм до - 3х(F/100) дБм: >100 кГц…1 МГц; -118 дБм: >1 МГц … 2,7 ГГц; -106 дБм: >2,7 ГГц…3 ГГц; С включенным предусилителем: от -108 дБм до - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: >1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: >10 МГц…3 ГГц; Где, F - частота, на которой измеряется уровень, кГц |
Переделы допускаемой относительной погрешности измерения уровня сигнала |
Параметры нормируются на опорной частоте 160 МГц; с выключенным предусилителем: ± 0,6 дБ; с включенным предусилителем: ± 0,6 дБ; в диапазоне частот от 1 МГц до 3 ГГц, с выключенным предусилителем: ± 1,5 дБ |
Неравномерность АЧХ |
Относительно уровня на частоте 160 МГц; с выключенным предусилителем, аттенюатор 10 дБ: ± 0,5 дБ: 100 кГц…2 ГГц; ±0,7 дБ: >2 ГГц…3 ГГц; с включенным предусилителем, аттенюатор 0 дБ: ± 0,6 дБ: 100 кГц…2 ГГц; ± 0,8 дБ: >2 ГГц…3 ГГц |
Погрешность измерения уровня сигнала из-за переключения полос пропускания фильтра ПЧ |
Относительно полосы пропускания 10 кГц ± 0,25 дБ |
Гармонические искажения второго порядка (SHI) |
35 дБм: 10 МГц...775 МГц; 60 дБм: ?775 МГц…1,625 ГГц; предусилитель выключен, уровень: - 30 дБм, аттенюатор 0 дБ |
Интермодуляционные искажения третьего порядка (TOI) |
+1 дБм, в диапазоне частот 300 МГц…3 ГГц; предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ |
Функции трассировки | Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение |
Входы / выходы | |
ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ? 10 дБ) |
Внешняя синхронизация | Соединитель BNC-типа; входной уровень 3,3 В (CMOS |
Выход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В |
Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм |
ДУ | LAN, USB, RS-232, опция - GPIB |
Выход питания DC | 7 В/500 мА; разъем SMB |
Выход ПЧ | Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц) |
Медиа выходы | Видео DVI-I, аудио 3,5мм jack моно |
Общие характеристики | |
Внутренняя память | 16 МБ |
Дисплей | Диагональ 21,3 см, ЖК, разрешение 800х600 |
Потребляемая мощность | < 65 Вт |
Условия эксплуатации | +5…+45 °С |
Питание | 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания |
Габаритные размеры | 210х350х100 мм |
Вес | < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание) |
