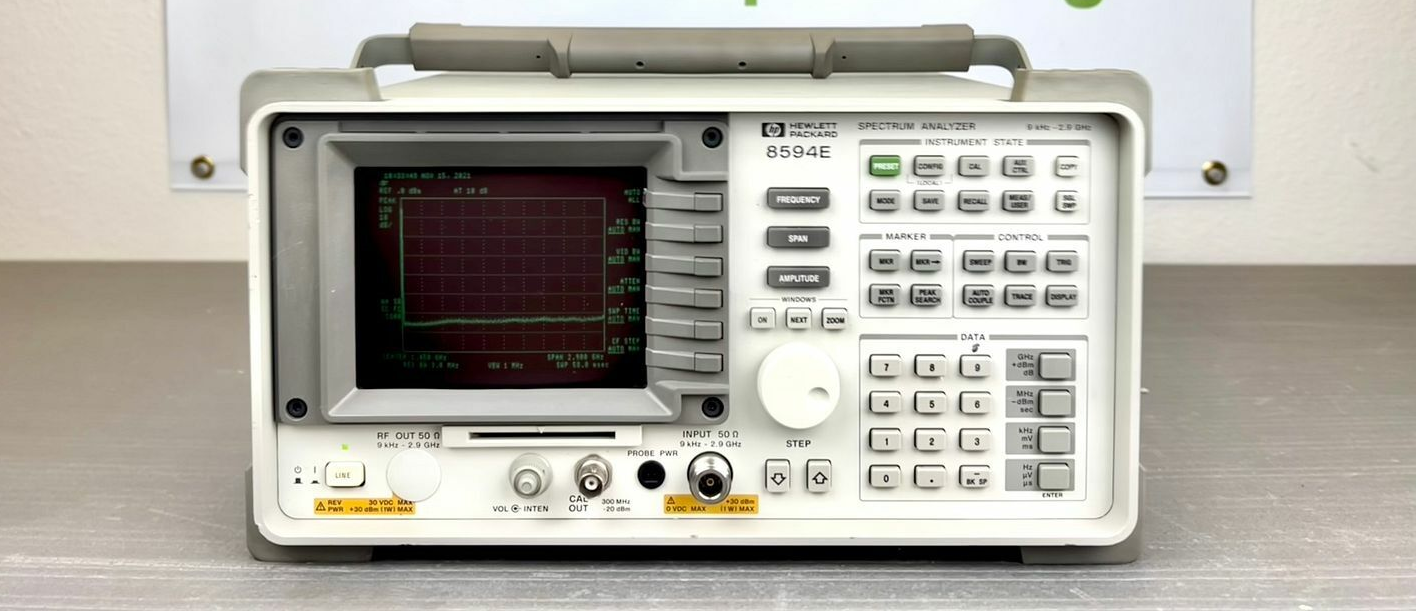

Анализатор спектра HP 8594E представляет собой надежное и высокоточное измерительное устройство, предназначенное для работы в диапазоне частот от 9 кГц до 2,9 ГГц. Это делает его универсальным инструментом для различных радиочастотных измерений, включая тестирование сигналов связи, радиочастотных компонентов и оценки спектральных характеристик сложных систем. Благодаря входному сопротивлению 50 Ом, прибор легко интегрируется в измерительные цепи без необходимости дополнительного согласования, что значительно упрощает настройку и эксплуатацию.

Одна из ключевых характеристик HP 8594E — его широкие возможности по настройке развертки спектра. В стандартной конфигурации ширина развертки начинается от 10 кГц, а с дополнительными опциями 130/140 этот параметр можно уменьшить до 1 кГц. Такой диапазон позволяет пользователю детально анализировать спектральные компоненты как широкополосных, так и узкополосных сигналов, что особенно важно в задачах радиочастотной диагностики и мониторинга.

Низкий уровень фазового шума делает этот анализатор спектра подходящим для точных измерений. При отстройке на 20 кГц от несущей сигнал имеет уровень шумов -105 дБс/Гц, что является отличным показателем для приборов этого класса. Такое соотношение сигнал/шум позволяет обнаруживать даже слабые спектральные составляющие в присутствии мощных помех, обеспечивая высокую чувствительность и точность.

HP 8594E способен принимать сигналы с уровнем мощности до +30 дБм, что позволяет анализировать не только слабые, но и достаточно мощные сигналы без риска перегрузки входного тракта. Это делает его полезным инструментом при работе с передатчиками, усилителями и другими компонентами радиочастотных систем, где возможны значительные уровни мощности на входе прибора.

Опорный генератор прибора характеризуется стабильностью ±2×10⁻⁶, что гарантирует высокую точность измерений даже при длительной эксплуатации. Этот параметр критичен для прецизионных измерений частоты, поскольку минимальные отклонения могут существенно повлиять на анализ сложных модулированных сигналов.

Дополнительное удобство в интеграции и автоматизации измерений обеспечивает интерфейс GPIB, который позволяет подключать анализатор к компьютерным системам управления, автоматизированным измерительным комплексам и другим устройствам. Это особенно актуально в лабораториях и на производственных площадках, где требуется удаленное управление и обработка данных в режиме реального времени.

Таким образом, HP 8594E представляет собой мощный и универсальный инструмент для спектрального анализа, сочетающий в себе высокую точность, чувствительность и удобство эксплуатации, что делает его незаменимым прибором для инженерных и исследовательских задач в области радиочастотных измерений.
