Анализатор спектра относится к серии анализаторов спектра 4051 известного китайского производителя Ceyear Technologies Co., Ltd, (осн. в 2015 году, штаб-квартира в Циндао, провинция Шаньдун). Предназначен для измерения телекоммуникационных и радиочастотных сигналов и позволяет анализировать сигналы в диапазоне частот от 3 Гц до 45 ГГц и в полосе захвата до 10 МГц.
Анализатор спектра серии 4051 обладает превосходными характеристиками в динамическом диапазоне, фазовом шуме, точности амплитуды и скорости измерения.

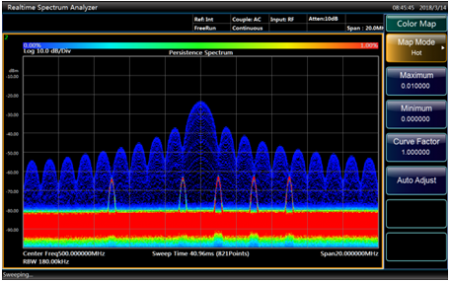

Серия 4051 имеет различные функции измерения, включая высокочувствительный анализатор спектра, стандартные компоненты для измерения мощности, анализатор IQ, векторный анализатор сигналов, анализатор спектра в реальном времени, анализатор переходных процессов, анализатор импульсных сигналов, аудиоанализатор, измерение аналоговой демодуляции и измерение фазового шума, показатель шума и т.д..
Серия 4051 обладает хорошей расширительной способностью. Его производительность может быть дополнительно улучшена за счет гибкой настройки различных опций. Благодаря различным цифровым и аналоговым интерфейсам вывода сигналов анализатор спектра может быть использован для создания измерительных систем или для вторичной разработки.
Он может широко использоваться для измерения сигналов и оборудования в области авиации, аэрокосмической промышленности, радиолокационного обнаружения, связи, электронного противодействия, навигации и т.д..
Преимущества:
- широкий выбор дополнительных опций под потребности заказчика;
- эргономичный дизайн;
- удобство в применении: внешнее управление через шину GPIB, отображение показаний измерений и режима работы на ЖК дисплее, синхронизация развертки спектра внешним сигналом;
- специальное встроенное ПО исключает вероятность несанкционированного воздействия на программы анализатора спектра и получаемую измерительную информацию;
- анализатор спектра 4051G внесен в Госреестр (№ 77571-20).
Особенности:
- частотный диапазон по постоянному току 3 Гц-45 ГГц;
- максимальная полоса захвата до 1 ГГц с опцией 4051-H38D (стандартно до 10 МГц);
- уровень фазовых шумов (несущая частота 1 ГГц) - 120 дБн/Гц при 10 кГц;
- 4051G имеет хорошую масштабируемость, благодаря гибким вариантам конфигурации для дальнейшего повышения производительности испытаний;
- различные цифровые и аналоговые выходные интерфейсы для построения измерительной системы;
- предусмотрена синхронизация развертки спектра внешним сигналом;
- анализ переходных процессов и сигналов.
Область применения:
- разнообразные типы испытаний в области микроволнового тестирования и тестирования миллиметрового диапазона;
- технические характеристики данного анализатора спектра позволяют успешно применять их в НИОКР, в образовательных учреждениях, обеспечении различных видов связи (в т.ч. спутниковой, радаров и навигации), на производстве в составе интенсивных автоматизированных рабочих точек, в информационно-измерительных системах.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
77571-20 |
|
Мин. частота (кГц)
|
0.003 |
|
Макс. частота (ГГц)
|
45 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-115 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
9,8" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
220-240 В |
|
Разрешение экрана
|
1280 х 800 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра 4051G
- USB-Мышь
- Руководство по эксплуатации
- Руководство по программированию
- Шнур питания с вилкой Евро
| Частотный диапазон | 3 Гц … 45 ГГц |
| Полоса пропускания (RBW) | 1 Гц … 10 МГц |
| Полоса обзора | нулевая, 10 Гц … 45 ГГц |
| Полоса анализа | 10 Гц…10 МГц, опционально до 550 МГц |
| Гармонические искажения | -65 дБн |
| Уровень собственных шумов | -162 дБм, с предусилителем, 10 МГц…2 ГГц |
| Фазовый шум | -125 дБн/Гц при отстройке 100 кГц fнес=1 ГГц |
| Максимальный измеряемый уровень | +30 дБм |
| Экран | TFT, 1280х800, 25 см |
| Особенности | Высокопроизводительный флагманский вариант исполнения анализатора сигналов. Анализатор обладает широким динамическим диапазоном, фазовым шумом, точностью амплитуды и скоростью измерения. Измерительные функции – мощность в канале, соотношение мощностей в смежных каналах, TOI, гармонические искажения и др. Быстрая развертка нулевой полосы обзора, время развертки от 1 мкс. Быстрая развертка нулевой полосы обзора, время развертки от 1 мкс. Задаваемое пользователем число точек развертки, от 101 до 30001. До 6 одновременно отображаемых спектрограмм, поддержка 6 типов детекторов и 3 типов усреднения. Поддержка широкого пакета опций - IQ-анализатор, векторный анализатор сигналов, анализатор спектра в реальном времени, анализатор переходных процессов, анализатор импульсных сигналов, аудиоанализатор, измерение аналоговой демодуляции, измерение фазового шума, измерение коэффициента шума, регистратор данных реального времени. Имеется возможность монтажа прибора в стандартную 19” стойку с помощью опционального набора. |
| Интерфейс | LAN, USB, GPIB |
| Опорный генератор | ±1×10-7 |
