Артикул:
m-110742
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
7.5
Гармонические искажения
—
-65 дБн/Гц
Все характеристики
547 725 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
- Диапазон частот: 9 кГц - 7.5 ГГц
- Разрешение по частоте: 1 Гц
- Стабильность частоты опорного генератора: 2 ppm/год
- Полоса обзора: 0 Гц, 100 Гц - 7.5 ГГц
- Уровень фазовых шумов составляет -80 дБн/Гц при отстройке 10 кГц
- Фильтры RBW (-3 дБ): 100 Гц - 1 МГц с шагом 1 - 3 - 10
- Видеофильтры (-3 дБ): 1 Гц - 3 МГц с шагом 1 - 3 - 10
- Маркерные измерения
- Следящий генератор 7.5 ГГц
- Мин. уровень собственных шумов анализатора спектра (DANL): -135 дБм в полосе пропускания 100 Гц
- Рабочий диапазон по амплитуде: DANL - +20 дБм
- Установка опорного уровня: -100...+20 дБм, с шагом 1 дБм
- Количество сохраняемых спектрограмм: 3 + математика
- Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak
- Время развертки: 10 мс - 1500 с (100 Гц - 1.5 ГГц), 20 мкс - 1500 с (нулевая полоса)
- Режимы запуска: свободный, видео, внешний
- Сохранение данных: на внешний USB-накопитель и внутреннюю флэш-память
- Интерфейсы: USB-host, USB-device, LAN, VGA, разъем для наушников
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7.5 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-98 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±2×10-6 |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
800 х 600 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
24 |

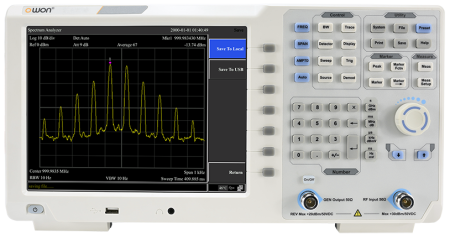

- Анализатор спектра XSA1075-TG
- Инструкция по применению
- Гарантийный талон
- Упаковка
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Общая амплитудная погрешность | < 1,5 дБ |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Частотомер | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Точность | ± (частота маркера × погрешность опорной частоты + разрешение счетчика) |
| Пропускная способность | |
| Полоса пропускания | от 10 Гц до 500 кГц (в последовательности от 1 до 10), 1 МГц, 3 МГц |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | от 10 Гц до 3 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | до +20 дБм, предусилитель выключен |
| Уровень | от -80 дБм до +30 дБм, шаг 0,01 дБ |
| Предусилитель | 20 дБ, номинально |
| Входной аттенюатор |
от 0 до 40 дБ, шаг 1 дБ от 0 до 50 дБ, шаг 1 дБ |
| Максимальное входное напряжение | 50 В постоянного тока |
| Максимальная непрерывная мощность | +30 дБм, средняя непрерывная мощность |
| Средний уровень шума | |
| Предусилитель выключен |
от 1 МГц до 10 МГц; -140 дБм от 10 МГц до 1 ГГц; -140 дБм от 1 ГГц до 3,6 ГГц; -138 дБм от 4 ГГц до 5 ГГц; -133 дБм от 5 ГГц до 6 ГГц; -128 дБм от 6 ГГц до 7 ГГц; -123 дБм от 7 ГГц до 7,5 ГГц; -118 дБм |
| Предусилитель включен |
от 1 МГц до 10 МГц; -160 дБм от 10 МГц до 1 ГГц; -160 дБм от 1 ГГц до 4 ГГц; -158 дБм от 4 ГГц до 5 ГГц; -153 дБм от 5 ГГц до 6 ГГц; -148 дБм от 6 ГГц до 7 ГГц; -143 дБм от 7 ГГц до 7,5 ГГц; -138 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -82 дБн/Гц 10 кГц < -98 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -110 дБн/Гц |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение |
| Частотная характеристика | |
| Предусилитель выключен | < 0,8 дБ |
| Предусилитель включен | < 0,9 дБ |
| Искажение и ложный отклик | |
| Второе гармоническое искажение | ≥ 50 МГц, предусилитель выключен, входной сигнал -30 дБм, затухание РЧ 0 дБ, от 20 ℃ до 30 ℃ |
| Интермодуляция третьего порядка | ≥ 50 МГц |
| 1 дБ усиление сжатия | ≥ 50 МГц, затухание ВЧ 0 дБ, предусилитель выключен, от 20 ℃ до 30 ℃ |
| Остаточный ответ | подключите нагрузку 50 Ом к входному порту, входное затухание 0 дБ, от 20 ℃ до 30 ℃ |
| Ложные входные данные | Сигнал -30 дБм на входе микшера, от 20 ℃ до 30 ℃ |
| Следящий генератор(tracking generator) | |
| Диапазон частот | от 100 кГц до 7,5 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | ± 3 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1280 x 800 пикселей |
| Диагональ дисплея | 10,4 дюйма |
| Интерфейс | USB, LAN, HDMI, вход для наушников, REF и VGA |
| Источник питания | 100-240 В, 50/60 Гц |
| Рабочая температура | от 0°С до 40 ℃ |
| Температура хранения | от -20°С до +60°С |
| Габариты | 421 х 221 х 115 мм |
| Вес | 5 кг |
