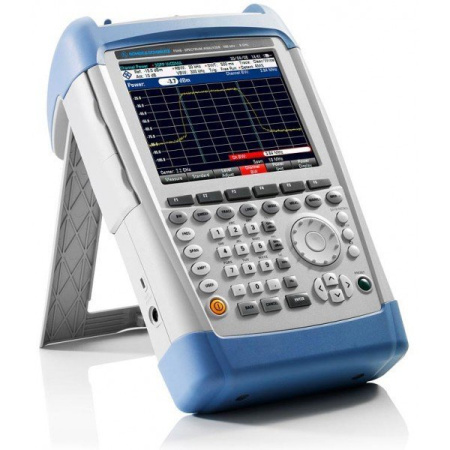

Анализатор спектра Rohde & Schwarz FSH8 — это высокоточный прибор, предназначенный для детального исследования и диагностики радиочастотных сигналов в диапазоне от 9 кГц до 8 ГГц. Благодаря компактным размерам и передовым характеристикам, он подходит как для лабораторных измерений, так и для работы в полевых условиях.
Один из ключевых параметров прибора — низкий уровень гармонических искажений, достигающий -60 дБн/Гц, что позволяет получать точные результаты даже при анализе сложных сигналов. Высокая стабильность частотной настройки обеспечивается встроенным опорным генератором с точностью ±1×10⁻⁶, что особенно важно при тестировании систем связи и радиочастотных устройств. Максимальный измеряемый уровень составляет +30 дБм, что делает FSH8 универсальным инструментом для работы как с маломощными сигналами, так и с мощными передатчиками.
Особое внимание в приборе уделено анализу слабых сигналов. Средний уровень собственных шумов (DANL) при полосе разрешения 1 Гц на частоте 8 ГГц составляет менее -136 дБмВт, что позволяет выявлять даже малозаметные сигналы на фоне шумов. Это делает анализатор эффективным при тестировании чувствительных систем, таких как спутниковая связь, радиолокационные устройства и беспроводные сети.
Для удобства работы прибор оснащен 6,5-дюймовым цветным ЖК-дисплеем с VGA-разрешением, обеспечивающим четкое и детализированное отображение измеряемых параметров. Разнообразие детекторов, включая пиковый (максимальный и минимальный), среднеквадратичный и автопиковый, позволяет гибко адаптировать методику анализа под конкретные задачи. Дополнительно доступна опция квазипикового детектора (FSH-K43), расширяющая возможности спектрального анализа.
Rohde & Schwarz FSH8 сочетает высокую точность, широкий спектр функциональных возможностей и удобство эксплуатации, что делает его незаменимым инструментом для специалистов в области радиотехники, телекоммуникаций и электромагнитной совместимости.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
41876-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
8 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-105 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Аккумуляторная литиево-ионная батарея (4 А/ч),
- USB-кабель,
- сетевой кабель (LAN),
- адаптер для сети переменного тока,
- компакт-диск с программным обеспечением R&S®FSH4View и документацией,
- краткое руководство по эксплуатации.
| Модификация | Диапазон частот | Предусилитель | Следящий генератор | КСВН мост | Инжектор питания | |
| FSH4 | модель.04 | 9 кГц – 3,6 ГГц | ✔ | - | - | - |
| модель.14 | 9 кГц – 3,6 ГГц | ✔ | ✔ | - | - | |
| модель.24 | 100 кГц – 3,6 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH8 | модель.08 | 9 кГц – 8 ГГц | ✔ | - | - | - |
| модель.18 | 9 кГц – 8 ГГц | ✔ | ✔ | - | - | |
| модель.28 | 100 кГц – 8 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH13 | модель.13 | 9 кГц – 13,6 ГГц | ✔ | - | - | - |
| модель.23 | 9 кГц – 13,6 ГГц | ✔ | ✔ | ✔ | - | |
| FSH20 | модель.20 | 9 кГц – 20 ГГц | ✔ | - | - | - |
| модель.30 | 9 кГц – 20 ГГц | ✔ | ✔ | ✔ | - | |
|
Диапазон частот |
от 9 кГц до 8 ГГц |
| Точность воспроизведения частоты | 2,5 х 10-6; 5 х 10-8 с GSP приемником R&S®HA-Z240; 5 х 10-9 с источником опорной частоты R&S®FSH-Z114 |
| Максимальная полоса демодуляции | 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) |
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) на частоте 3.6 ГГц; на частоте 8 ГГц |
| Точка пересечения третьего порядка | от 300 МГц до 3,6 ГГц >10 дБмВт, ном + 15 дБмВт; от 3,6 ГГц до 8 ГГц >3 дБмВт, ном + 10 дБмВт- |
| Фазовый шум |
при отстройке 30 кГц < -95 дБн (1 Гц), ном. -105 дБн (1 Гц); при отстройке 100 кГц < -100 дБн (1 Гц), ном. -110 дБн (1 Гц); при отстройке 1 МГц < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) |
| Погрешность измерения уровня | 10 МГц< f ≤ 3,6 ГГц < 1 дБ, ном. 0,5 дБ; 3,6 ГГц < f ≤ 8 ГГц < 1,5дБ, ном. 0,5 дБ |
| Дисплей | 6,5” цветной ЖК-дисплей с VGA-разрешением |
|
Время работы от батарей |
R&S®HA-Z204, 4 Ah до 3 ч; (без следящего генератора) R&S®HA-Z206, 6 Ah до 4,5 ч |
| Габаритные размеры (Ш×В×Г) | 194 мм × 300 мм × 69 мм (144 мм) |
| Масса | 3 кг |
