Артикул:
m-110538
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
2
Товар снят с производства
—
Да
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

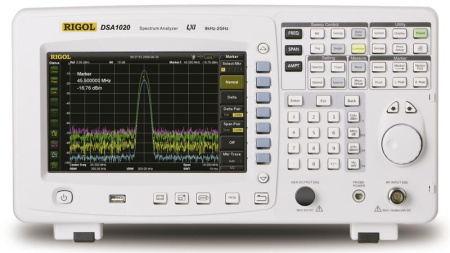

Анализатор спектра серии DSA1000 – это легкий, небольшой, портативный прибор, представляющий собой хорошее соотношение цены и качества. В данном анализаторе используется удобная клавиатура, 8,5 дюймовый жидкокристаллический цветной TFT дисплей высокой четкости, пользовательские интерфейсы, содержащие соответствующие настройки и пользовательскую информацию в стандартной или расширенной комплектации оборудуется USB, LAN и GPIB разъемами, позволяющими осуществлять удаленную демонстрацию и контроль через виртуальный терминал, а также выходить в интернет. Данный прибор может найти широкое применение в сфере образования, проектно-исследовательской работе предприятий и промышленном производстве, а также ряде других областей.
Особенности:
- Диапазон частот от 9 кГц до 2 или 3 ГГц
- Средний уровень шума дисплея (DANL) -138 дБм
- Фазовый шум -80 дБн/Гц (отклонение 10 кГц)
- Полная амплитудная точность < 1.5 дБ
- Минимальное разрешение по полосе пропускания (RBW) 100 Гц
- Встроенный литиевый аккумулятор с возможностью непрерывной работы в течение 3 часов (опция)
- Широкий выбор измерительных функций и автоматически настраиваемых функций
- 8.5 дюймовый широкоформатный экран, с простым, понятным и удобным в использовании интерфейсом
- Различные возможности для соединения: LAN/USB Host/USB Device/VGA/GPIB (опция), что повышает его удобство и возможность интеграции с прочими устройствами
- Компактный дизайн, весом всего 6.2 кг (без батареи)
- Применение программного обеспечения Ultra Spectrum позволит усилить и расширить функции данного устройства.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
2 |
|
Товар снят с производства
|
Да |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-80 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±3×10-6 |
|
Диагональ дисплея, дюйм
|
8,5" |
|
Интерфейс
|
USB, LAN, GPIB |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
800 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
36 |
Стандартная комплектация:
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация:
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- опция расширенных измерений DSA1000-AMK
- крышка для переднюю панель DSA1000-FPCS
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
| Частота | |
| Частотный диапазон | 9 кГц…2 ГГц |
| Разрешение | 1 Гц |
| Температурная стабильность источника опорной частоты | ± 3х10-6 |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год |
| Погрешность измерения частоты |
Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
| Полоса обзора | Нулевая, 100 Гц…2 ГГц |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
| Плотность фазовых шумов (центр.частота =500 МГц, RBW≤1кГц) | <-80 дБн/Гц @ 10 кГц |
| Полоса пропускания | |
|
Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
| Погрешность установки полосы пропускания ПЧ | <5% |
| Полоса пропускания видео | 1 Гц … 2 МГц, с шагом 1-3-10 |
| Амплитуда | |
| Диапазон измерения уровня |
Уровень собственных шумов … +30 дБм (10 МГц...2 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц) |
| Максимальный уровень на входе (аттенюатор ≥20 дБ) |
50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень |
|
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц |
100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм |
| Логарифмическая шкала | 1 дБ…200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 (нормальный), 751 (полный экран) |
| Количество графиков | 3 + основной |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| АЧХ | < 1,0 дБ : 100 кГц….2 ГГц |
| Аттенюатор |
Предел ослабления: 0…50 дБ, с шагом 1 дБ |
|
Погрешность переключения (центральная частота =50 МГц): < 0.8 дБ |
|
|
Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ |
|
| Установка опорного уровня |
Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр | |
|
Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <2 ГГц, 20 ºC to 30 ºC) <1.5 дБ |
|
| Гармонические искажения 2-го порядка | SHI : +35 дБм |
| Интермодуляционные искажения 3-го порядка | TOI: +7 дБм (центральная частота >30 МГц) |
| Комбинационные искажения | <-60 дБн |
| Собственные комбинационные помехи | <-85 дБм, типично |
| Развертка | |
| Диапазон | 10 мс… 2000 с (нулевой обзор) |
| 20 мкс ….2000 s (100 Гц ≤ полоса обзора ≤ 2 ГГц) | |
| Вход | |
| ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Другие входы/выходы |
Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
|
Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 мA -12.6 В, <10% при 150 мA |
|
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
|
|
USB Host 2.0 USB Device 2.0 |
|
|
VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60 Гц |
|
| Запуск | |
| Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень |
| Общие данные | |
| Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge |
| Удаленное управление |
USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
| Демодулятор | АМ/ЧМ модуляция |
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа : |
| Потребляемая мощность |
35 Вт, типично; 60 Вт, максимально |
| Габаритные размеры | 399 x 223 х 159 мм |
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) |
| Внутренняя память данных |
Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
| Рабочая температура | 5 ºC …40 ºC |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
