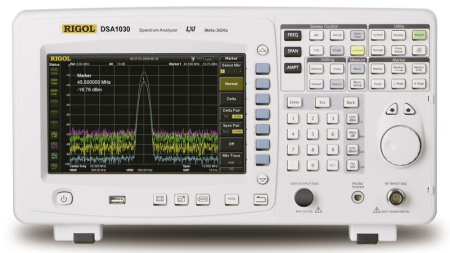

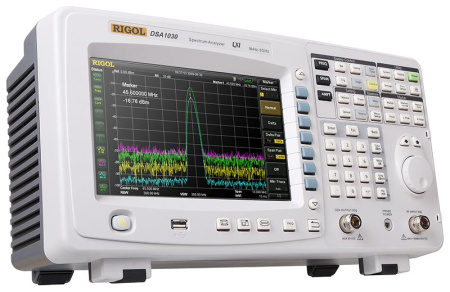

Анализатор спектра Rigol DSA1030

Анализатор спектра Rigol DSA1030 обеспечивает измерения целого ряда параметров каналов систем связи, позволяя точно оценивать характеристики традиционной беспроводной телефонии и других систем связи с разделением каналов, а также их компонентов.

Представляет собой легкий и компактный измерительный прибор с первоклассными для портативных приборов возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и выполнение наиболее высоких требований ВЧ применений.

Стабильность, точность и доступная цена - главная цель при разработке серии DSA1000. В основе ее легло создание ядра для цифровой реализации всех ПЧ. Прибор DSA1030 с минимальной разрешающей способностью 100 Гц по полосе пропускания, фазовым шумом -80 дБн/Гц (типовое) при отстройке от несущей 10 кГц, отображаемым средним уровнем шумов до -138 дБм и полной погрешностью по амплитуде меньше 1.5 дБ, позволяет легче, чем когда-либо выполнять высокоточные измерения для любых применений.

Особенности:

8,5-дюймовый широкоформатный ЖК дисплей с разрешением 800×480 и высококачественными спектральными линиями для большого набора данных;

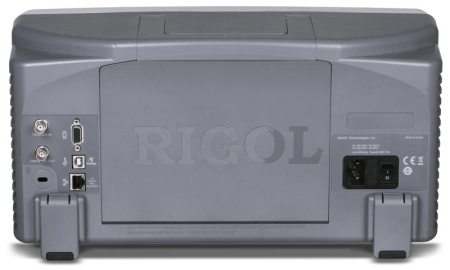

Удобный интуитивный графический интерфейс с различными опциями: LAN/USB хост, USB, VGA или GPIB;
Компактный и прочный дизайн - анализатор идеален для портативного использования вне помещения;
Различные функции измерений:
— Мощность временного интервала;
— Мощность канала;
— Мощность по соседнему каналу;
— Ширина занимаемой полосы пропускания;
— Отношение несущей частоты к шуму;
— Искажение гармоники;
— Интермодуляционное искажение;
— Подсчёт частот;
— Количество измерительных точек (N), дБ;
— Маркер шумов и т.д.
Автоматические функции и настройки;
Цифровая технология ПЧ. Преимущества:
— Возможность измерять слабые сигналы, различать и измерять сигналы с разницей частоты в 10 Гц. Фильтр ПЧ позволяет настроить полосу пропускания и значительно уменьшает показатели среднего уровня шумов;
— Высокая точность показаний амплитуды. Эта технология позволяет практически полностью устранить ошибки, вызванные переключением фильтра, погрешностью контрольного уровня и искажением шкалы, а также возникшие при переключении между линейной и логарифмической амплитудами;
— Высокая надёжность. Технология ПЧ значительно упрощает аппаратную часть прибора, уменьшает неустойчивость системы, вызванную изнашиванием канала, и снижает термочувствительность, которая может привести к отказу элементов прибора;
— Высокая скорость измерений. Улучшенная точность полосы пропускания и селективная способность фильтра. Минимизированное время сканирования.
