Артикул:
m-101390
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
100
Макс. частота (ГГц)
—
0,5
Гармонические искажения
—
-60 дБн
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

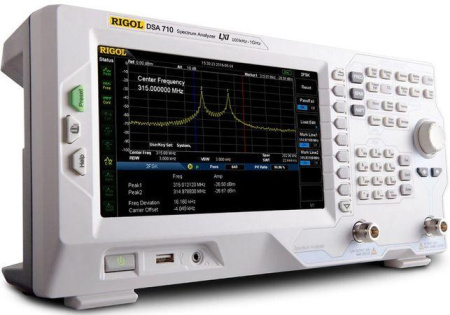

DSA705 - анализатор спектра реального времени с диапазоном частот 100 кГц - 500 МГц и полосой пропускания 100 Гц - 1 МГц. Это недорогой, производительный прибор лабораторного класса. Имеет настольный формат (компактные размеры и вес всего 4,25 кг), удобные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех.
В арсенале прибора заложена интересная опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события. Подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в сервисных и учебных целях, благодаря своей невысокой стоимости.
Применение:
- Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Предварительные испытания на ЭМС
- Сервисное обслуживание
- Обучение
Особенности:
- Диапазон частот от 100 кГц до 500 МГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-130 дБм (тип.)
- Низкий уровень фазового шума: < -80 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<1.5 дБ
- Минимальное разрешение по частоте (RBW) 100 Гц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события.
- Программное обеспечение для ПК (опция)
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
0,5 |
|
Гармонические искажения
|
-60 дБн |
|
Фазовый шум
|
-80 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±2×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
800 х 480 |
|
Гарантия, (мес)
|
36 |
- Кабель питания
- Краткое руководство по эксплуатации
| Частота | Частотный диапазон | 100 кГц…500 МГц |
| Разрешение | 1 Гц | |
| Начальная калибровочная точность | <± 1х10-6 | |
| Температурная стабильность источника опорной частоты | <± 2х10-6 | |
| Изменение погрешности источника опорной частоты | <± 2х10-6/год | |
| Погрешность измерения частоты |
Разрешение маркера: полоса обзора / (кол. точек развертки-1) |
|
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
| Счетчик частоты |
Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
|
| Полоса обзора | Нулевая, 100 Гц…500 МГц | |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) | |
| Плотность фазовых шумов |
<-80 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц |
|
| Полоса пропускания | Полоса пропускания ПЧ (-3 дБ ) | 100 Гц… 1 МГц,с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) | 200 Гц, 9 кГц, 120 кГц | |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ | <5% | |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
| Амплитуда | Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор30 дБ) |
50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень |
|
|
Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц |
без предусилителя: 100 кГц…1 МГц: <-90 дБм, типично -110 дБм 1 МГц…500 МГц: <-100 дБм, типично -110 дБм с предусилителем: 100 кГц…1 МГц: <-110 дБм-, типично -130 дБм 1 МГц…500 МГц: <-120 дБм, типично -130 дБм |
|
|
Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ |
|
| Аттенюатор |
Предел ослабления: 0…30 дБ, с шагом 1 дБ |
|
|
Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): < 0,5 дБ |
||
|
Абсолютная амплитудная погрешность (центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0.4 дБ | |
| Установка опорного уровня |
Диапазон: -100 дБм…+20 дБм с шагом 1 дБ |
|
| Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры | ||
|
Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ |
||
|
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +40 дБм | |
|
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ) |
TOI: +10 дБм (центральная частота >30 МГц) | |
|
Проникновение центральной частоты Побочные сигналы |
<-60 дБн | |
|
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-88 дБм, типично | |
|
Переключение разрешения по полосе пропускания (относит. 1 кГц RBW) |
<0,1 дБ | |
| Логарифмическая шкала | 1 дБ…200 дБ | |
| Линейная шкала | 0 до опорного уровня | |
| Количество точек | 601 | |
| Количество графиков | 3 + основной | |
| Тип детектора |
Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квази-пиковый (опция DSA800-EMI) |
|
| Операции над графиками | очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть | |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| Развертка | Диапазон |
10 мс… 500 с (нулевой обзор) 20 мкс ….500 с (100 Гц ≤ полоса обзора ≤ 500 МГц) |
| Предусилитель | Усиление 100 кГц…1 ГГц | 20 дБ (штатно) |
|
Непрерывный захват сигнала (опция SSC-DSA) |
Диапазон измерения | 202 кГц |
| Скорость измерения | 650 спектр/с | |
| Входы/выходы | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Вход/выход опорного генератора |
Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм, +8 дБм типично |
|
| Вход внешнего запуска |
Соединитель типа BNC (female) Импеданс 1 кОм (типичное) |
|
| Интерфейсы коммуникационные |
USB Host 2.0 USB Device 2.0 LAN(LXI core 2011) GPIB опция, через соединитель USB-GPIB |
|
| Запуск | Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень | |
| Общие данные | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge | |
| Сохранение в память |
USB флеш устройство (не идет в комплекте) Встроенный флэш диск |
|
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц | |
| Потребляемая мощность |
35 Вт, типично; 50 Вт, максимально |
|
| Габаритные размеры | 361,6 x 178,8 х 128 мм | |
| Масса | 4,25 кг | |
| Рабочая температура | 0 ºC …50 ºC | |
| Относит. влажность |
≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC) |
|
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
