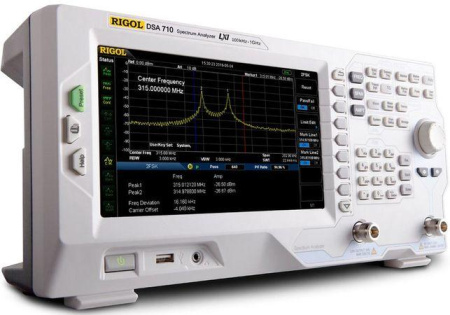

DSA710 - анализатор спектра реального времени с диапазоном частот 100 кГц - 1 МГц и полосой пропускания 100 Гц - 1 МГц. Это производительный прибор лабораторного класса - подходит настольного размещения благодаря компактности и небольшому весу, легко перемещается благодаря удобной ручке для переноски, имеет эргономично расположенные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех и возможностью захватов сигналов.
В арсенале прибора заложено много интересных измерительных функций, также разработано большое количество совместимых аппаратных и программных опций, а также аксессуаров, которые позволят наращивать измерительные возможности анализатора и по максимуму использовать его технический потенциал. Несмотря на бюджетную стоимость, DSA710 отлично подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в составе сервисной службы или для обучения.
Особенности:
- Диапазон частот от 100 кГц до 1 ГГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-130 дБм (тип.)
- Низкий уровень фазового шума: < -80 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<1.5 дБ
- Минимальное разрешение по частоте (RBW) 100 Гц
- Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, что бы предотвратить пропуск события.
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Программное обеспечение для ПК (опция)
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Анализатор спектра |
Мин. частота (кГц)
|
100 |
Макс. частота (ГГц)
|
1 |
Гармонические искажения
|
-60 дБн/Гц |
Фазовый шум
|
-80 дБн/Гц |
Максимальный измеряемый уровень
|
+20 дБм |
Опорный генератор
|
±2×10-6 |
Диагональ дисплея, дюйм
|
8" |
Интерфейс
|
USB, LAN |
Питание
|
100-240 В |
Разрешение экрана
|
800 х 480 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
36 |
- Анализатор спектра RIGOL DSA710
- Кабель питания
- Руководство
Рабочий диапазон частот | от 100 кГц до 1 ГГц |
Разрешение по частоте | 1 Гц |
Параметры встроенного источника опорной частоты | |
Опорная частота | 10 МГц |
Точность при калибровке | <1 ppm |
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <2 ppm |
Старение | <2 ppm/год |
Режим анализатора спектра общего назначения (GPSA) | |
Точность определения частоты | |
Разрешение | span / (кол-во точек развертки-1) |
Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты | |
Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
Полоса обзора (Span) | |
Диапазон | 0 Гц, от 100 Гц до макс. частоты |
Погрешность | ± span / (кол. точек развертки-1) |
Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
Отстройка 10 кГц | <-80 дБн/Гц |
Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
Полоса пропускания (RBW) | |
Разрешение ПЧ RBW (-3 дБ) | от 100 Гц до 1 МГц, с шагом 1-3-10 |
Точность RBW | <5% |
Избирательность (60 дБ:3 дБ) | <5:1 |
Разрешение VBW (-3 дБ) | от 1 Гц до 3 МГц, с шагом 1-3-10 |
Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
Параметры измерения амплитуды | |
Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
Максимальный входной уровень | |
Постоянное напряжение | 50 В |
Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
Перегрузка | +30 дБм (1 Вт) |
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
Без предусилителя | |
100 кГц...1 МГц | <-90 дБм, <-110 дБм (тип.) |
1 МГц…1 ГГц | <-100 дБм, <-110 дБм (тип.) |
С предусилителем (опция RSA5000-PA) | |
100 кГц...1 МГц | <-110 дБм, <-130 дБм (тип.) |
1 МГц…1 ГГц | <-120 дБм ,<-130 дБм (тип.) |
Параметры отображаемого уровня | |
Логарифмическая шкала | от 1 до 200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 601 |
Количество графиков | 3+математические трассы |
Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Линейность частотной характеристики | |
Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
100 кГц…1 ГГц | <0,7 дБ |
С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
100 кГц…1 ГГц | <1,0 дБ |
Параметры встроенного аттенюатора | |
Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,5 дБ |
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,4 дБ |
Установка опорного уровня | |
Логарифмическая шкала | От - 100 дБм до +20 дБм с шагом 1 дБ,0.01 дБ |
Линейная шкала | 4 разряда |
Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
Погрешность переключения RBW (RBW=30 кГц) | |
Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
Параметры встроенного предусилителя | |
Частотный диапазон | от 100 кГц до 1 ГГц |
Коэффициент усиления | 20 дБ |
Погрешность измерения уровня | |
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <1,5 дБ (ном.) |
КСВН по входу | |
От 300 кГц до 1 ГГц | <1,5 дБ |
Искажения | |
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) | +40 дБм |
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | +10 дБм |
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | >0 дБм |
Развертка (Sweep) | |
Время развертки |
нулевой обзор от 20 мкс до 1000 с полоса обзора ≥100 Гц от 10 мс до 1000 с |
Погрешность времени развертки |
нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
Тип запуска | непрерывный, одиночный |
Триггер | |
Источник | свободный, внешний , видео |
Внешний уровень запуска | 5 В TTL уровень |
Входы/Выходы | |
ВЧ вход |
разъем N-типа (female) импеданс 50 Ом |
Вход / Выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
Вход / Выход внешнего источника опорного сигнала |
частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
Вход внешнего запуска |
разъем BNC-тип (female) импеданс ≥1 кОм |
Общие данные | |
Дисплей | 8" TFT экран, 800 х 480 пикселей |
Память |
внутренняя: флэш-память внешняя: USB-флэш накопитель |
Интерфейсы | USB, LAN, GPIB |
Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
Диапазон рабочих температур | от 0 до 50 °C |
Габаритные размеры | 361,6 x 178,8 х 128 мм |
Масса | 4,25 кг |
