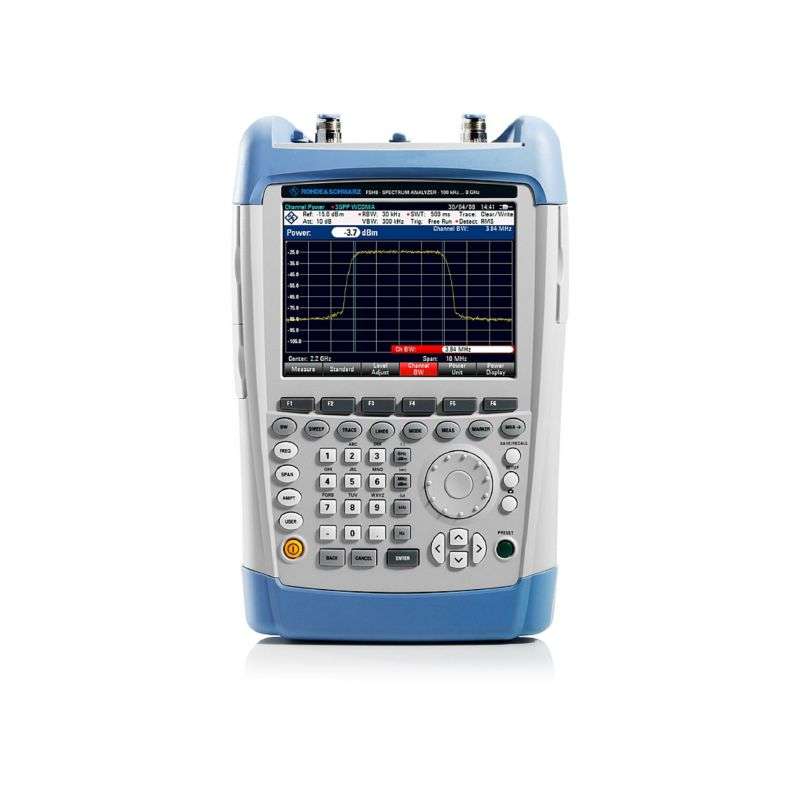

Анализатор спектра Rohde & Schwarz FSH18 – это портативный высокочастотный прибор, предназначенный для измерения и анализа сигналов в диапазоне от 100 кГц до 18 ГГц. Его универсальность и точность делают его незаменимым инструментом как в лабораторных условиях, так и при полевых измерениях. Благодаря широкому диапазону частот и высокой чувствительности, он позволяет проводить детальный анализ радиочастотных сигналов, выявлять источники помех и проверять параметры передающих устройств.
Одним из ключевых преимуществ данного анализатора является его способность работать с полосой разрешения от 100 Гц до 1 МГц. Это обеспечивает пользователю возможность как узкополосного анализа слабых сигналов, так и быстрого обзора широкого спектра частот. Средний уровень собственных шумов (DANL) составляет типично -128 дБмВт в полосе 100 Гц, что позволяет фиксировать даже самые слабые сигналы, не теряя точности измерений.
Прибор демонстрирует высокий уровень чистоты сигнала благодаря фазовому шуму -90 дБн на частоте 1 Гц, что особенно важно при исследовании характеристик генераторов, приемников и передатчиков. Различные типы детекторов, включая пиковый, среднеквадратичный и автопиковый режимы, обеспечивают гибкость при измерениях, позволяя пользователю адаптироваться к различным условиям анализа.
Опорный уровень сигнала в диапазоне от -80 до +20 дБмВт делает FSH18 пригодным как для работы с очень слабыми, так и с мощными сигналами без риска перегрузки входного тракта. Цветной экран с разрешением 320x240 пикселей обеспечивает удобную визуализацию спектральных данных, что особенно важно при анализе сложных многосигнальных сред.
Включенный в Государственный реестр средств измерений под номером 41970-09, Rohde & Schwarz FSH18 соответствует строгим требованиям метрологии и может применяться в сертифицированных измерениях. Надежность, компактность и широкий функционал делают этот анализатор спектра отличным решением для радиочастотных инженеров, операторов связи и исследователей.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
41970-09 |
|
Мин. частота (кГц)
|
10000 |
|
Макс. частота (ГГц)
|
18 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-90 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
RS-232 |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра;
- Руководство по эксплуатации.
- FSH-K10 Анализ базовых станций 3GPP GSM, EDGE
- FSH-K14 Режим спектрограммы («водопад»)
- FSH-K15 Анализатор помех
- FSH-K16 Географическая привязка измерений к карте
- FSH-K17 Измерения внутри помещений
- FSH-K40 Дистанционное управление
- FSH-K41 Измерение расстояния до места повреждения
- FSH-K42 Двухпортовый векторный анализатор цепей
- FSH-K43 Режим измерительного приёмника
- FSH-K44 Анализ базовых станций 3GPP WCDMA
- FSH-K44E Расширенный анализ сигналов базовых станций 3GPP WCDMA
- FSH-K45 Векторный вольтметр
- FSH-K50 Анализ нисходящих сигналов LTE FDD
- FSH-K50E Расширенный анализ нисходящих сигналов LTE FDD
- FSH-K56 Измерения NB-IoT
- FSH-K105 Измерения электромагнитного поля
| Диапазон частот | от 100 кГц до 18 ГГц |
| Полоса разрешения | от 100 Гц до 1 МГц |
| Полоса видеофильтра | от 10 Гц до 1 МГц |
| Средний уровень собственных шумов (DANL) | тип. -128 дБмВт (в полосе 100 Гц) |
| Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) | тип. 7 дБмВт |
| Фазовый шум SSB | -90 дБн (1 Гц) |
| Типы детекторов | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный |
| Погрешность измерения уровня |
<1,5 дБ до 6 ГГц <2,5 дБ до 16 ГГц |
| Опорный уровень | от –80 до +20 дБмВт |
| Габариты | 170 мм × 120 мм × 270 мм |
| Масса |
2,5 кг |
