Анализатор представляет собой автоматически перестраиваемый супергетеродинный приемник, который производит предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.
Конструкция анализатора:

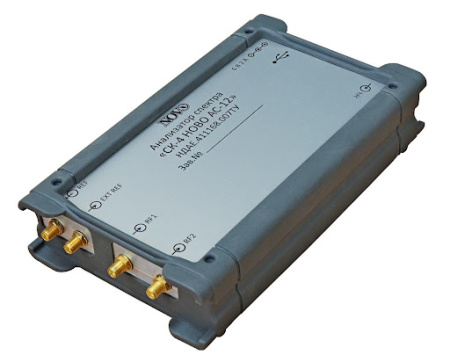

Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:
- на передней панели коаксиальные SMA разъемы входа EXT REF и выхода REF опорного сигнала 10 МГц; два коаксиальных SMA разъема входов высокочастотного сигнала RF1 и RF2 (входы RF1 и RF2 равнозначны);
- на задней панели коаксиальный SMA разъем - вход низкочастотного сигнала в диапазоне от 0 Гц до 20 кГц;
- розетка интерфейса USB B;
- вилка соединителя для подключения блока питания 6 В постоянного тока.
Управление анализатором:
Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки генераторов не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора.
Системные требования к ПК:
- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше; 2 ядра и выше; 1,8 ГГц и выше;
- 4 Гб и более оперативной памяти;
- 500 Мб свободного места на жестком диске;
- операционная система Windows™ 7, Windows™ 8 или Windows™ 10;
- наличие свободного USB порта.
Особенности:
- является полностью отечественным устройством, начиная от схемотехнического решения и заканчивая воплощением в «железе»;
- низкий уровень шумов в диапазоне от 10 кГц до 10 ГГц;
- высокая точность измерения амплитуды входного сигнала (± 1 дБ) во всем диапазоне частот;
- малые габариты и вес.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
14.5 |
|
Фазовый шум
|
-120 дБн/Гц |
|
Максимальный измеряемый уровень
|
+5 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB |
|
Питание
|
6-6,5 В |
|
Гарантия, (мес)
|
12 |
- Основной блок
- Рамка защитная резиновая
- Блок питания
- Кабель USB A(m) - USB B(m)
- ПО на оптическом/электронном носителе
| Диапазон частот входного сигнала, МГц | от 0,009 до 14500 |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±1∙10-6 |
| Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм*, не менее | 5, не менее |
| Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц), дБм | ±1 |
|
Средний отображаемый уровень собственных шумов: в диапазоне частот от 10 кГц до 100 МГц, дБм/Гц в диапазоне частот от 100 до 6000 МГц, дБм/Гц в диапазоне частот от 6000 до 10000 МГц, дБм/Гц |
минус 155, не более минус 160, не более минус 155, не более |
| Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц*** | минус 120, не более |
| Минимальная частотная полоса пропускания измерительного фильтра, Гц | 1,5 |
| Время установления рабочего режима, ч, не менее | 1 |
| Масса, г, не более | 750 |
|
Габаритные размеры (без защитной рамки), мм, не более ширина высота длина |
110 33 203 |
| Напряжение питания, В | от 6 до 6,5 |
| Диапазон частот | от 9 кГц до 14,5 ГГц |
