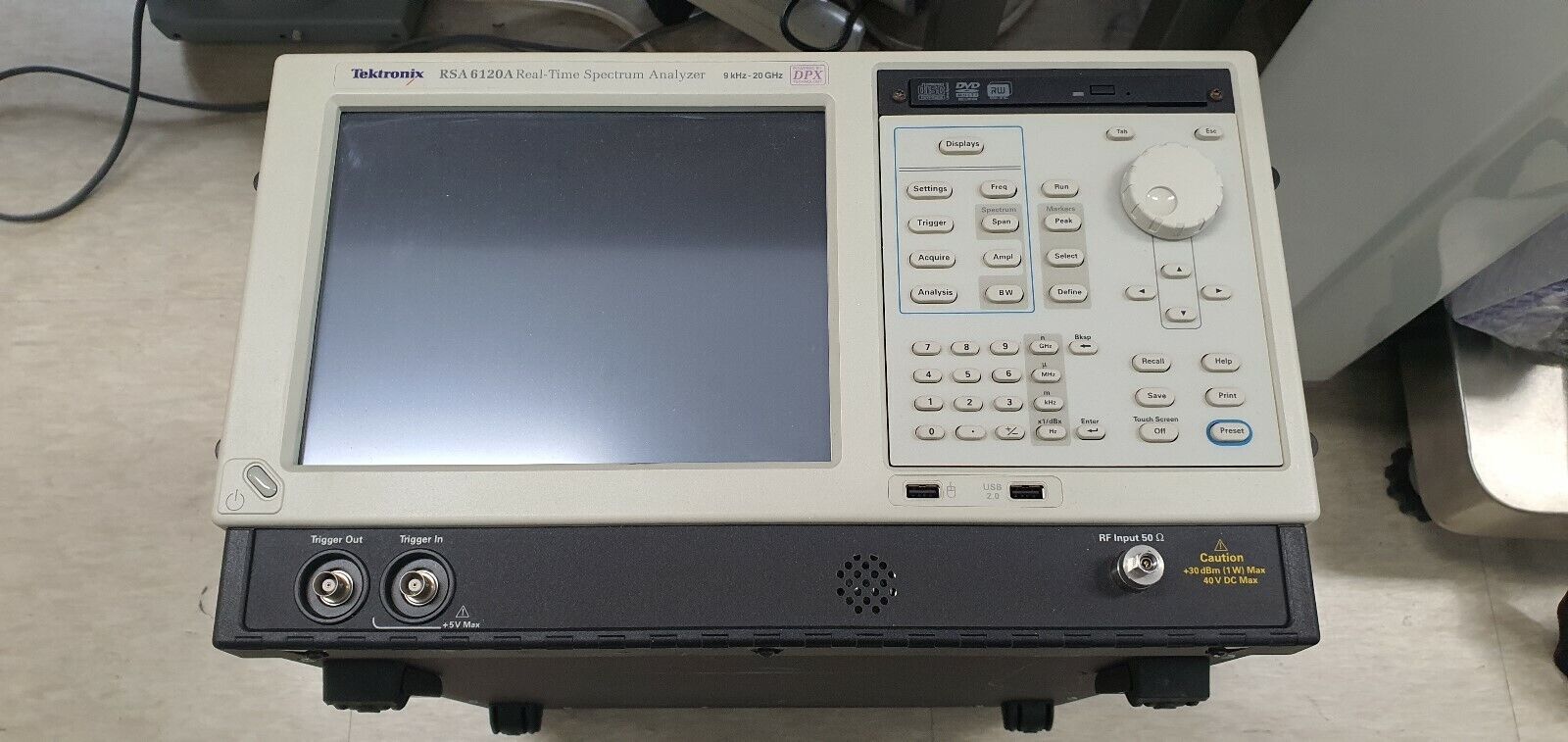

Анализатор спектра Tektronix RSA6120A – это мощное измерительное устройство, предназначенное для точного анализа радиочастотных сигналов в диапазоне от 9 кГц до 20 ГГц. Благодаря широким возможностям прибор востребован в телекоммуникационной отрасли, научных исследованиях, разработке беспроводных технологий и тестировании сложных радиосистем. Высокая точность и стабильность измерений делают его надежным инструментом для работы в самых требовательных условиях.
Одной из ключевых особенностей Tektronix RSA6120A является способность захватывать полосу частот до 40 МГц в стандартной конфигурации и до 110 МГц при использовании дополнительного модуля. Это позволяет эффективно анализировать как узкополосные, так и широкополосные сигналы, а также детектировать быстрые изменения в спектре. Средний уровень собственных шумов на частоте 1 ГГц достигает -149 дБм/Гц, что обеспечивает высокую чувствительность прибора и возможность работы даже с самыми слабыми сигналами.
Минимальные гармонические искажения на уровне -80 дБн/Гц и фазовый шум -111 дБн/Гц делают Tektronix RSA6120A идеальным выбором для задач, где требуется высокая чистота сигнала. Максимальный измеряемый уровень достигает +30 дБм, что позволяет анализировать как маломощные, так и высокоэнергетические сигналы без потери точности. Опорный генератор с точностью ±1×10⁻⁹ гарантирует стабильность частоты даже при продолжительных измерениях, обеспечивая воспроизводимость результатов.
Анализатор оснащен широким набором интерфейсов, включая USB, LAN, GPIB и VGA, что делает его удобным для интеграции в автоматизированные системы тестирования. Благодаря этому пользователи могут легко передавать данные, подключаться к удаленным рабочим станциям и управлять прибором в режиме реального времени.
Tektronix RSA6120A сочетает передовые технологии и надежность, предлагая инженерам и исследователям мощный инструмент для работы с радиочастотными сигналами. Высокая чувствительность, широкая полоса анализа и низкий уровень шумов позволяют решать самые сложные задачи в области спектрального мониторинга, диагностики и разработки современных систем связи.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
43739-10 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
20 |
|
Гармонические искажения
|
-80 дБн/Гц |
|
Фазовый шум
|
-111 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-9 |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
90-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра RSA6120B
- Документация на компакт-диске
- Передняя крышка
- Клавиатура USB
- Мышь USB
- Входные РЧ разъемы Planar Crown
- Переходник SMA (вилка) - SMA (розетка)
| Диапазон частот | 9кГц до 20 ГГц | |
| Макс. полоса захвата | 40 МГц стандарт, 110 МГц дополнительно | |
| Система запуска (стандартная конфигурация) | По уровню, автозапуск, внешний (2), линия | |
| Система запуска, дополнительно | Частотная маска, полоса 40/110 МГц | |
| Скорость обновления, макс. полоса обзора и мин. длительность сигнала в режиме DPX |
>48000 спектров/с, 40/110 МГц; 31/24 мкс |
|
| Память RSA-6106A | 256 M/1 ГБ | |
|
Свободный от паразитных составляющих динамический диапазон в макс. полосе захвата |
–73 dBc/110 МГц | |
| Средний уровень собственных шумов, 1 ГГц | –149 дБм/Гц | |
| Фазовый шум SSB при указанной отстройке на частоте 1 ГГц, dBc/Гц (типичный) | ||
| 10 кГц | –110 | |
| 1 МГц | –134 | |
| 10 МГц | –142 | |
| Размер экрана, интерфейс пользователя |
Сенсорный экран 10,4 дюйма, клавиатура, мышь, передняя панель |
|
| Интерфейсы | GPIB, LAN, USB(4) | |
| Накопители RSA-6106A |
Внутренний HDD и DVD ±RW; Дополнительный съемный HDD |
|
| Дополнительные входы IQ | Отсутствуют | |
| Выходы ПЧ | 500 МГц, полоса 120 МГц (опция) | |
| Полоса дополнительного цифрового выхода I и Q |
До 110 МГц, полностью скорректированная амплитуда и фаза |
|
| Предусилитель |
Внутренний, от 0,1 до 3 ГГц Номинальное усиление 30 дБ (опция) |
|
| Общие характеристики | ||
| Рабочая температура |
От +5 °C до +50 °C (от +5 °C до +40 °C при работе с DVD) |
|
| Температура хранения | От-20 °C до +60 °C | |
| Время прогрева | 20 минут | |
| Высота над уровнем моря |
Работа До 3000 м (примерно 10000 футов) Хранение До 12190 м (примерно 40000 футов) |
|
| Относительная влажность |
В работающем и неработающем состоянии 90% при 30 °C (без образования конденсата, макс. психрометра, 29 °C) 80% при работе с DVD |
|
| Вибрация |
Работа 0.22 Gср. кв., от 5 Гц до 500 Гц (за исключением работы с DVD и Опциит06 – Съемный HDD) Неработающее состояние 2,28 Gср. кв., от 5 Гц до 500 Гц |
|
| Удары |
Работа 15 G, половина синусоиды, длительн-ть 11 мс. (Макс. 1 G при работе с DVD и Опцией 06 – Съемный HDD) Неработающее состояние 30 G, половина синусоиды, длительность 11 мс |
|
| Класс безопасности |
UL 61010-1:2004 CSAC22.2 No.61010-1-04 |
|
| Электромагнитная совместимость, в соответствии с |
Директива EMC Совета ЕС 89/336/EEC, с изменениями 93/68/EEC EN61326, Класс A AS/NZS CISPR 11, Класс A (Австралия) |
|
| Источник питания |
От 90 В 240 В перем. тока, от 50 Гц до 60 Гц От 90 В до 132 В перем. тока, 400 Гц |
|
| Потребляемая мощность | Макс. 450 Вт | |
| Хранение данных |
Внутренний жесткий диск, порты USB, DVD±RW (Опция 07), Съемный жесткий диск (Опция 06) |
|
| Габаритные размеры (ВхШхГ) | 282 мм х473 мм х 531 мм | |
| Масса (со всеми опциями, без учета сумки для принадлежностей) | 26,4 кг | |
