Артикул:
m-101437
Характеристики
Внесен в ГосРеестр
—
Нет
Мин. частота (кГц)
—
300
Макс. частота (ГГц)
—
3
Частотный диапазон
—
300 кГц … 3 ГГц
Количество портов
—
2
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Особенности:
- Рабочий диапазон частот 300 кГц – 3 ГГц.
- Два измерительных порта.
- Основные измеряемые параметры: S11, S21, S12, S22.
- Входное сопротивление: стандартно - 50 Ом, вариант исполнения – 75 Ом.
- Входной тракт - тип N.
- Динамический диапазон: 110 дБ.
- Диапазон регулирования выходной мощности -45 … +10 дБм.
- Маркерные измерения и поиск по маркерам.
- Автоматические измерения: вносимые потери, затухание, ослабление, АЧХ и др.
- Испытание на предельное содержание.
- Режимы калибровки: расширенная калибровка отклика или через порт расширения.
- Цветной сенсорный ЖК-экран с диагональю 26,4 см.

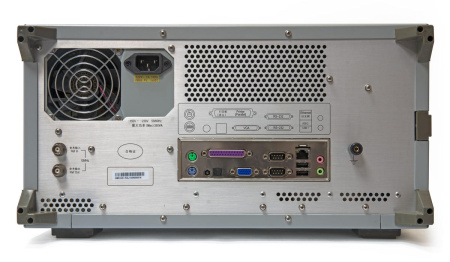

- Интерфейсы: GPIB (опция), USB, LAN, RS-232, PS/2, VGA.
|
Внесен в ГосРеестр
|
Нет |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
3 |
|
Частотный диапазон
|
300 кГц … 3 ГГц |
|
Количество портов
|
2 |
|
Динамический диапазон
|
110 дБ |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Максимальная выходная мощность
|
-45 ... 10 дБм |
|
Интерфейс
|
USB, LAN, RS-232, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Гарантия, (мес)
|
12 |
| Параметры генератора | |
| Диапазон частот | 300 кГц ... 3 ГГц |
| Разрешающая способность | 1 Гц |
| Погрешность установки частоты | ±5*10-6 |
| Уровень выходного сигнала | -45 ... +10 дБм (для тракта 75 Ом, выходной уровень при частоте свыше 2 ГГц не нормируется) |
| Разрешение установки уровня | 0,05 дБ |
| Погрешность установки уровня | ±0,8 дБ (при 0 дБм, 50 Ом) |
| Линейность | ±0,75 дБ (при –5 ... 10 дБм) |
| Гармонические искажения 2, 3 порядка | < –25 дБн (при уровне 5 дБм) |
| Негармонические составляющие | < –23 дБн (при уровне 5 дБм) |
| Фазовые шумы | -67 дБн/Гц при отстройке 10 кГц |
| Параметры приемника | |
| Максимальный входной уровень | + 10 дБм (при частоте 300 кГц ... 3 ГГц) |
| Защита входа | + 20 дБм, + 30 Впост(при частоте 300 кГц ... 3 ГГц) ) |
| Динамический диапазон |
90 дБ (ПЧ 3 кГц, диапазон частот 1 МГц ... 3 ГГц) 110 дБ (ПЧ 10 Гц, диапазон частот 1 МГц ... 3 ГГц) |
| Общие данные генератора | |
| Вход/Выход ОГ | 10 МГц, синус, 0 дБм |
| Измерительные каналы | 2 канала, до 4-х окон одновременно можно вывести на экран, до 4-х трас может быть выведено в каждом окне |
| Измеряемые параметры | Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, импеданс |
| Режимы сканирования | Линейный, логарифмический, сегментированный, измерение мощности |
| Режимы запуска | Непрерывный, однократный, удержание |
| Интерфейсы | USB, LAN, RS-232, PS/2, VGA, GPIB |
| Питание | 100 ... 240 В, 50/60 Гц, Автовыбор |
| Габаритные размеры | 426 х 395 х 225 мм |
| Масса (не более), кг | 15 |
| Условия эксплуатации | 5 ... 40°С, относ. влажность до 80% (до 30°С) |
| Общие данные приемника | |
| Питание | 1 5 0 ... 2 3 0 В, 50/6 0 Гц, автовыбор |
| Потребляемая мощность | 350 ВА – в режиме работы |
| Габаритные размеры | 426 х 395 х 225 мм |
| Масса (не более), кг | 15 |
| Условия эксплуатации | 5 ... 40 ° С, относ. влажность до 80% (до 30 ° С) |
| Комплект поставки | Руководство по эксплуатации, Кабель питания. |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
