ГОСРЕЕСТР
Артикул:
m-118392
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Векторный
Номер записи в ГосРеестре СИ
—
88223-23
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
4.5
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Рабочий диапазон частот: 9 кГц … 4,5 ГГц;
- Двухпортовый анализ;
- Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
- Диапазон установки выходного уровня: - 55 дБм … 10 дБм;
- Разрешение: 1 Гц, 0,05 дБ;
- Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
- Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка
- Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (Опция);
- Поддержка инжекторов питания (Bias-Tees);
- Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
- Интерфейсы: USB, LAN, GPIB (Опция);
- Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
- Видео выход (HDMI).
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Векторный |
|
Номер записи в ГосРеестре СИ
|
88223-23 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
4.5 |
|
Частотный диапазон
|
9 кГц … 4,5 ГГц |
|
Динамический диапазон
|
125 дБ |
|
Опорный генератор
|
±1×10-6 |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Максимальная выходная мощность
|
-55 ... 10 дБм |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
1280 x 800 |
|
Тип дисплея
|
Сенсорный емкостной |
|
Гарантия, (мес)
|
36 |
- Анализатор цепей векторный АКИП-6604/1
- Шнур питания
- Кабель USB
- Защитная крышка для экрана
- Инструкция по началу работы
| Ключевые спецификации | |
| Диапазон частот | 9 кГц … 4,5 ГГц |
| Число портов |
2 - АКИП-6604/1 , АКИП-6604/3 4 - АКИП-6604/2 , АКИП-6604/4 |
| Разрешение | 1 Гц, 0,05 дБ |
| Полоса фильтра ПЧ (IFBW) | 10 Гц … 3 МГц |
| Диапазон установки выходного уровня | - 55 дБм … 10 дБм |
| Динамический диапазон |
90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц) 98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц) 115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц) 125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц) 120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … 8 ГГц) 117 дБ (ПЧ 10 Гц, диапазон частот >8 ГГц … 8,5 ГГц) |
| Выходные характеристики измерительного порта (Источник) | |
| Выходная частота | |
| Частотный диапазон |
АКИП-6604/1, АКИП-6604/2 - 9 кГц … 4,5 ГГц АКИП-6604/3, АКИП-6604/4 - 9 кГц … 8,5 ГГц |
| Разрешение | 1 Гц |
| Погрешность незатухающих колебаний |
Стандартное исполнение: ±1*10-6 (23 ± 3°C) Опция SNA5000-HPR: ±1*10-7 (23 ± 3°C) |
| Стабильность источника |
Стандартное исполнение: ±1*10-6 (0 … 40°C) ±0,5*10-6 /год Опция SNA5000-HPR: ±1*10-9 (0 … 40°C) ±5*10-8 /год |
| Выходная мощность | |
| Номинальная мощность | 0 дБм |
| Погрешность установки | ±1,5 дБ (при 0 дБм) |
| Диапазон |
9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
| Максимальная сглаженная мощность |
9 кГц … 30 кГц 0 дБм >30 кГц … 100 кГц 5 дБм >100 кГц … 5 ГГц 10 дБм >5 ГГц … 7,7 ГГц 8 дБм >7,7 ГГц … 8 ГГц 5 дБм >8 ГГц … 8,5 ГГц 2 дБм |
| Разрешение | 0,05 дБ |
| Частота выходного сигнала измерительного порта | |
| Гармоники (2-я и 3-я) (при 0 дБм) |
9 кГц … 100 кГц < -20 дБн >100 кГц … 8,5 ГГц < -28 дБн |
| Негармонические колебания (при 0 дБм) | < -30 дБн |
| Вход измерительного порта | |
| Входная мощность | |
| Максимальная входная мощность | +10 дБм |
| Защита входа | +27 дБм (ВЧ) или 35 В (постоянный ток) |
| Уровень собственных шумов |
9 кГц … 100 кГц -100 дБм/Гц >100 кГц … 30 МГц -115 дБм/Гц >30 МГц … 8,5 ГГц -125 дБм/Гц |
| Уровень компрессии (вход +10 дБм) |
Амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ Фаза: 9 кГц … 8,5 ГГц 0,36° |
| Перекрестные потери |
9 кГц … 100 кГц -100 дБ >100 кГц … 10 МГц -110 дБ >10 МГц … 8,5 ГГц -120 дБ |
| Шум кривой (при установленной максимальной выходной мощности) | |
| Амплитуда |
Передача: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз Отражение: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз |
| Стабильность | |
| Амплитуда |
9 кГц … 3 ГГц ± 0,005 дБ/°C 3 ГГц … 8,5 ГГц ± 0,014 дБ/°C |
| Фаза |
9 кГц … 3 ГГц ± 0,1 °/°C 3 ГГц … 8,5 ГГц ± 0,3 °/°C |
| Динамическая погрешность (относительно опорного уровня входной мощности -10 дбм) | |
| Амплитуда |
10 дБм ± 0,1 дБ -30 дБм ± 0,05 дБ -100 дБм ± 2 дБ |
| Фаза |
10 дБм ± 2° -30 дБм ± 0,2° -100 дБм ± 10,38° |
| Время развертки | |
| - | Точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | Без коррекции / 15 мс / 17 мс / 35 мс / 141 мс |
| Стоп: 8,5 ГГц | 2-порт / 30 мс / 34 мс / 70 мс / 282 мс |
| Полоса ПЧ: 500 кГц | 4-порт / 60 мс / 68 мс / 140 мс / 564 мс |
| - | Точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | Без коррекции / 17 мс / 20 мс / 46 мс / 185 мс |
| Стоп: 8,5 ГГц | 2-порт / 34 мс / 40 мс / 92 мс / 370 мс |
| Полоса ПЧ: 100 кГц | 4-порт / 68 мс / 80 мс / 184 мс / 740 мс |
| - | Точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | Без коррекции / 33 мс / 52 мс / 175 мс / 698 мс |
| Стоп: 8,5 ГГц | 2-порт / 66 мс / 104 мс / 350 мс / 1396 мс |
| Полоса ПЧ: 10 кГц | 4-порт / 132 мс / 208 мс / 700 мс / 2792 мс |
| - | Точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | Без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс |
| Стоп: 8,5 ГГц | 2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс |
| Полоса ПЧ: 1 кГц | 4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс |

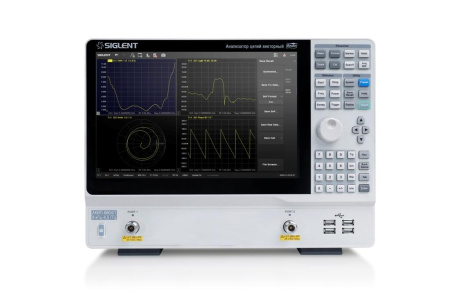

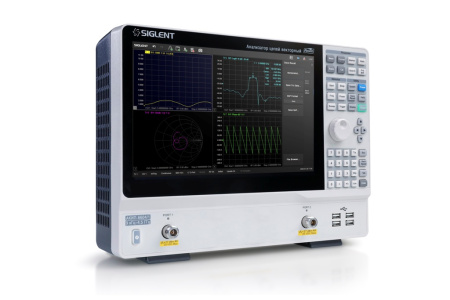

| Передняя панель | |
| Измерительные порты | N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток) |

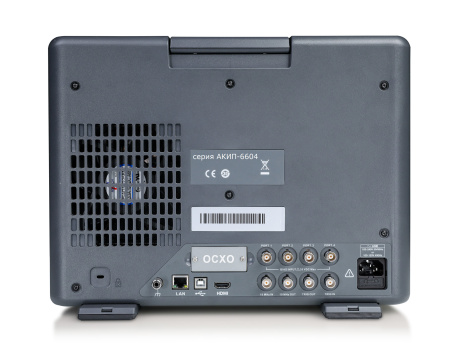

| Задняя панель | |
| Вход синхросигнала | BNC-тип, 5 В TTL |
| Выход синхросигнала | BNC-тип, максимальный ток 20 мА, 3,3 В TTL |
| Вход внешнего опорного сигнала |
BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм |
| Выход опорного сигнала |
BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ |
| Вход сигнала смещения |
BNC-тип Максимальное напряжение: ± 35 В (постоянный ток) Максимальный ток: ± 300 мА Защита входа: 500 мА |
| Общие данные | |
| Интерфейс | USB (USBTMC), LAN |
| Видео выход | HDMI |
| Экран | Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800 |
| Питание |
100 … 240 В, 50/60 Гц 100 … 120 В, 400 Гц |
| Потребляемая мощность |
50 Вт - АКИП-6604/1, АКИП-6604/3 70 Вт - АКИП-6604/2, АКИП-6604/4 |
| Габаритные размеры | 378 х 284 х 126 мм |
| Масса (не более) |
5,5 кг - АКИП-6604/1, АКИП-6604/3 7,4 кг - АКИП-6604/2, АКИП-6604/4 |
| Условия эксплуатации | 0 … 40 °С, относительной влажность до 85% |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
