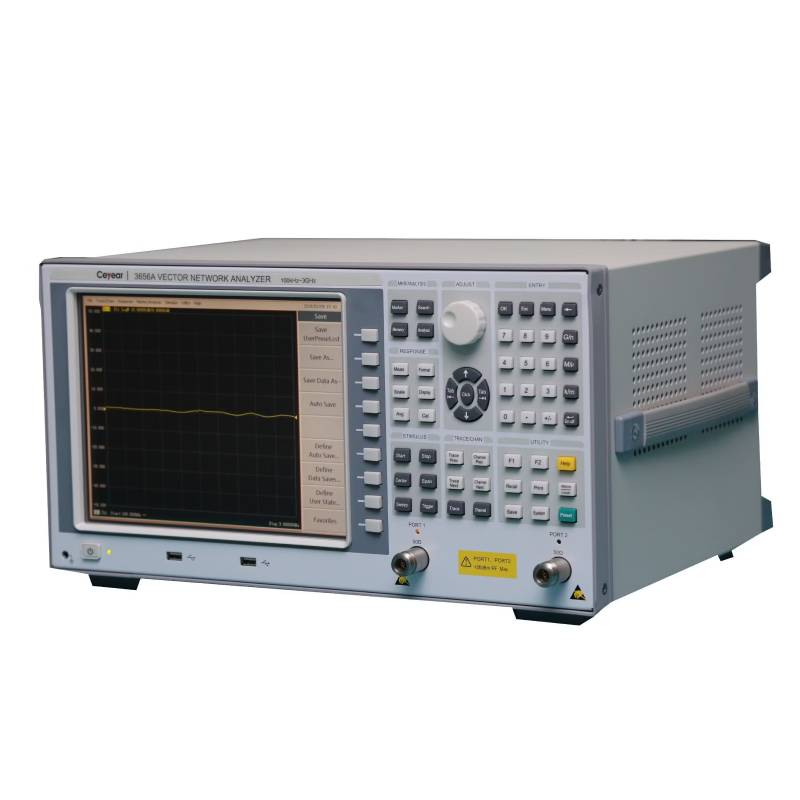

Анализатор цепей векторный Ceyear 3656A

Анализатор цепей векторный Ceyear 3656A представляет собой современное измерительное устройство, предназначенное для высокоточного анализа электрических цепей в широком диапазоне частот от 100 кГц до 3 ГГц. Это оборудование используется в лабораторных и производственных условиях при разработке, тестировании и отладке радиочастотных и микроволновых устройств. Высокие технические характеристики прибора делают его универсальным инструментом для инженеров и специалистов по СВЧ-технике.

Устройство оснащено двумя встроенными портами, что позволяет проводить полноценные двухпортовые измерения S-параметров, таких как S11, S21, S12 и S22. Это критически важно при исследовании характеристик различных компонентов, включая фильтры, усилители, антенны и линии передачи. Благодаря широкому динамическому диапазону, достигающему 125 дБ, Ceyear 3656A обеспечивает высокую точность измерений даже при слабых сигналах или в условиях значительных потерь. Диапазон выходной мощности сигнала варьируется от -45 до +10 дБм, что позволяет гибко адаптировать настройки прибора под конкретные задачи измерений.

Одним из значимых преимуществ Ceyear 3656A является его функциональная гибкость. Устройство позволяет выполнять дифференциальные измерения, анализ импеданса, временной анализ, а также определять параметры пульсаций. Дополнительно предусмотрена возможность учета влияния кабелей и испытательных приспособлений на результаты измерений, что особенно важно для обеспечения точности на всех этапах тестирования.

Ceyear 3656A поддерживает несколько видов калибровки, включая простую, расширенную, полную и TRL-калибровку. Такая универсальность позволяет выбрать оптимальный метод для конкретной задачи и уровня точности. Интерфейсы USB, LAN и GPIB обеспечивают широкие возможности подключения к внешним устройствам, автоматизации измерений и интеграции в лабораторные стенды.

Особое внимание заслуживает большой сенсорный дисплей с диагональю 26 см, обеспечивающий удобное визуальное представление результатов и управление функциями прибора. Эргономичный интерфейс делает работу с анализатором более эффективной, а отображение измерительных данных — наглядным и легко интерпретируемым.

В итоге, Ceyear 3656A представляет собой высокотехнологичный и надежный векторный анализатор цепей, сочетающий в себе точность, функциональность и удобство в эксплуатации. Это устройство является отличным выбором для специалистов, которым необходим надежный инструмент для комплексного анализа высокочастотных цепей.
