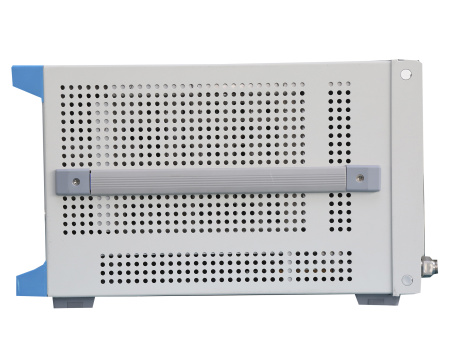

Анализатор цепей векторный Ceyear 3656B

Анализатор цепей векторный Ceyear 3656B представляет собой современное высокоточное измерительное оборудование, предназначенное для исследования радиочастотных и микроволновых устройств в широком частотном диапазоне от 100 кГц до 8,5 ГГц. Внесённый в Государственный реестр средств измерений под номером 77576-20, он соответствует требованиям к метрологической достоверности, что делает его пригодным для применения в сфере сертифицированных испытаний, научных исследований и промышленной отладки радиоэлектронных систем.

Данная модель оснащена двумя встроенными портами, что позволяет проводить полный спектр двухпортовых измерений S-параметров, включая S11, S21, S12 и S22. Это делает прибор универсальным решением для оценки характеристик пассивных и активных компонентов — фильтров, антенн, усилителей, линий передачи, ответвителей и других элементов СВЧ-цепей. Благодаря динамическому диапазону 125 дБ обеспечивается высокая точность и чувствительность при измерениях в условиях значительных потерь сигнала или слабого отклика.

Ceyear 3656B поддерживает широкий спектр функций, включая дифференциальные измерения, анализ импеданса, оценку временных характеристик цепей, а также измерение параметров пульсаций. Дополнительная возможность учитывать влияние кабелей и испытательных приспособлений позволяет устранить искажения и повысить достоверность результатов, особенно при работе с нестандартными конфигурациями подключений.

Прибор предлагает гибкие настройки выходной мощности в диапазоне от -45 до +10 дБм, что позволяет адаптировать его под различные условия испытаний и типы исследуемых устройств. Встроенная поддержка различных методов калибровки — от простой до полной и TRL-калибровки — предоставляет пользователю выбор уровня точности и сложности подготовки прибора к работе, что особенно важно при проведении ответственных измерений и научных экспериментов.

Устройство оснащено крупным сенсорным экраном с диагональю 26 см, обеспечивающим удобную навигацию по функциям и наглядное отображение результатов измерений. Чёткое визуальное представление данных облегчает анализ и интерпретацию сложных параметров, что повышает эффективность работы инженера или исследователя.

Для интеграции в автоматизированные измерительные системы и удалённого управления прибором предусмотрены интерфейсы USB, LAN и GPIB. Это делает Ceyear 3656B совместимым с различными программными средствами, лабораторными комплексами и промышленными платформами.

Таким образом, Ceyear 3656B — это мощный и надёжный инструмент для специалистов в области радиотехники и СВЧ, обеспечивающий высокую точность, широкий диапазон измерений и удобство эксплуатации. Его технические возможности и соответствие государственным стандартам делают его оптимальным выбором для лабораторий, производственных предприятий и сертификационных центров.
