Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Векторный
Мин. частота (кГц)
—
100
Макс. частота (ГГц)
—
14
Частотный диапазон
—
100 кГц … 14 ГГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

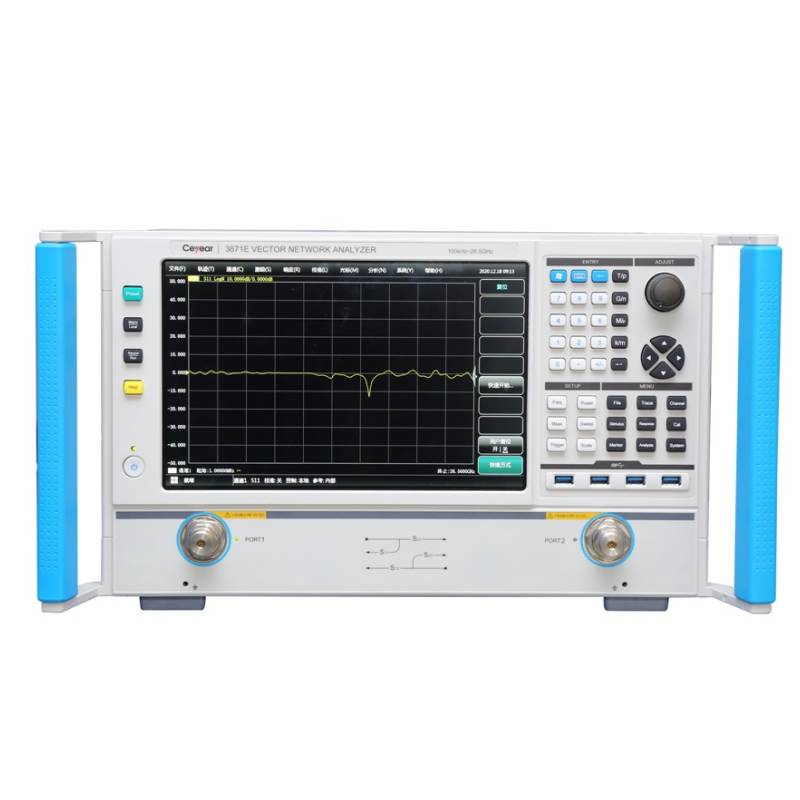

Векторные анализаторы цепей (VNA) Ceyear 3671- серии предлагают различные форматы отображения: логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита и полярные координаты. ВАЦ поддерживают несколько типов калибровки, включая частотную характеристику, один порт, изоляцию отклика, расширенный отклик и полную 2-х портовую калибровку. В дополнение ко всем классическим стандартным функциям измерения VNA, устройства Ceyear 3671-серии предлагают дополнительные функции за счет таких опций, как многофункциональные и комплексные тесты параметров амплитудно-частотных характеристик, Фазочастотные характеристики и характеристики ГВЗ. Анализаторы стандартно оснащены интерфейсами USB, LAN, GPIB, VGA и HDMI, имеют большой сенсорный экран с высоким разрешением (30,7 см, разрешение 1280 x 800).
Векторный анализатор цепей обеспечивает различные типы калибровки, такие как автоматическая калибровка, управляемая калибровка (посредством калибровки отклика, отклика и изоляции, калибровка одного порта, расширенная калибровка отклика, полная двухпортовая калибровка SOLT, калибровка TRL может быть достигнута механической калибровкой наборы), электрическая калибровка (ECal) и т. д. Пользователи могут выбирать типы калибровки в зависимости от требований к испытаниям, что значительно облегчает тестирование на устройствах с различными интерфейсами.
Векторные анализаторы цепей имеют характеристики векторных анализаторов цепей высокого класса, включая показатели производительности, внешний вид прибора, отображение данных, программный интерфейс и др. Анализаторы являются незаменимым испытательным оборудованием для сферы ВПК и оборонной отрасли, в университетских научных исследованиях, могут широко использоваться в радиолокации, связи, навигации.
Векторный анализатор цепей обеспечивает различные типы калибровки, такие как автоматическая калибровка, управляемая калибровка (посредством калибровки отклика, отклика и изоляции, калибровка одного порта, расширенная калибровка отклика, полная двухпортовая калибровка SOLT, калибровка TRL может быть достигнута механической калибровкой наборы), электрическая калибровка (ECal) и т. д. Пользователи могут выбирать типы калибровки в зависимости от требований к испытаниям, что значительно облегчает тестирование на устройствах с различными интерфейсами.
Векторные анализаторы цепей имеют характеристики векторных анализаторов цепей высокого класса, включая показатели производительности, внешний вид прибора, отображение данных, программный интерфейс и др. Анализаторы являются незаменимым испытательным оборудованием для сферы ВПК и оборонной отрасли, в университетских научных исследованиях, могут широко использоваться в радиолокации, связи, навигации.
Особенности:
- Широкий диапазон частот: от 100 кГц/10 МГц до 14, 20, 26,5 и 43,5 ГГц (в зав. от модификации).
- Сверхнизкий уровень шума, обеспечивающий более высокую точность измерений.
- Дополнительная полоса пропускания ПЧ, максимальная ширина полосы ПЧ до 30 МГц.
- Усовершенствованные методы калибровки, совместимость с различными наборами для калибровки.
- Сенсорный экран высокого разрешения с диагональю 30,7 см и разрешением 1280 x 800.
- Управление и операции одним щелчком мыши - значительно упрощает этапы настройки измерения и повышает эффективность (Запись/Выполнение).
- Расширенный анализ во временной области, включая измерение импеданса TDR и функцию анализа глазковой диаграммы.
- Опция исключения влияния оснастки.
- Возможность удаленного управления и автоматизации испытаний.
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Векторный |
Мин. частота (кГц)
|
100 |
Макс. частота (ГГц)
|
14 |
Частотный диапазон
|
100 кГц … 14 ГГц |
Динамический диапазон
|
133 дБ |
Опорный генератор
|
±1×10-7 |
Диагональ дисплея, дюйм
|
12,1" |
Максимальная выходная мощность
|
15 дБм |
Интерфейс
|
USB, LAN, GPIB, HDMI, VGA |
Питание
|
198-242 В |
Тип дисплея
|
Сенсорный емкостной |
Гарантия, (мес)
|
12 |
Тип | Лабораторный (настольный) |
Диапазон частот | 100 кГц … 14 ГГц |
Количество встроенных портов | 2 |
Динамический диапазон | 133 дБ (макс.) |
Максимальный уровень мощности | 15 дБм |
Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, АФУ, анализ параметров во временной области, определение места обрыва (неоднородности) в ВЧ-трактах, платах или кабелях (опция TDM), тест импеданса, глаз-диаграмм (опция TDR), добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная калибровка. Большой (диагональ 30 см, 16х10) сенсорный экран (ёмкостной touch screen) |
Интерфейс | USB, LAN, GPIB, VGA, HDMI |
