Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Векторный
Мин. частота (кГц)
—
100
Макс. частота (ГГц)
—
26.5
Частотный диапазон
—
100 кГц … 26,5 ГГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предлагаются различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, фаза, групповая задержка, диаграмма Смита и полярные координаты. Он разработан с несколькими стандартными интерфейсами, такими как: USB, LAN, GPIB, VGA, HDMI.

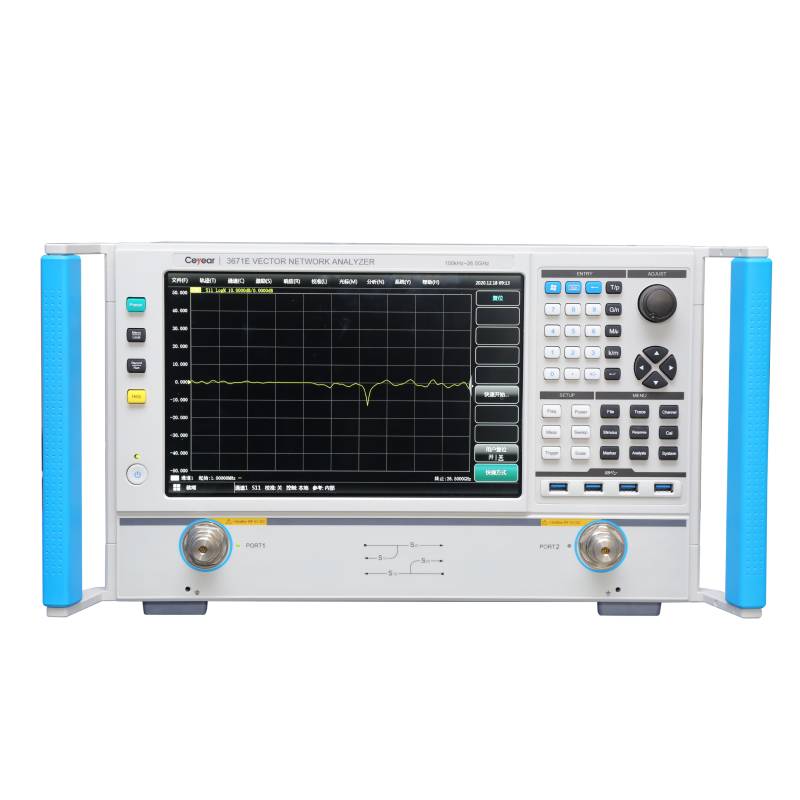

Векторный анализатор может точно измерять амплитудно-частотные характеристики и фазово-частотные характеристики, а также характеристики групповой задержки микроволновой сети. Векторные анализаторы цепей серии 3671 сохраняют функции векторных анализаторов цепей высокого класса, включая индикаторы производительности, внешний вид прибора, эффект отображения, программный интерфейс и т. д., при этом контролируя громкость, вес, шум вентилятора и другие аспекты прибора для создания хорошего опыта пользователей. Продукт может широко использоваться в радиолокации, связи, навигации и других областях в том числе национальной оборонной военной промышленности и университетских научных исследованиях.
Векторный анализатор может точно измерять амплитудно-частотные характеристики и фазово-частотные характеристики, а также характеристики групповой задержки микроволновой сети. Векторные анализаторы цепей серии 3671 сохраняют функции векторных анализаторов цепей высокого класса, включая индикаторы производительности, внешний вид прибора, эффект отображения, программный интерфейс и т. д., при этом контролируя громкость, вес, шум вентилятора и другие аспекты прибора для создания хорошего опыта пользователей. Продукт может широко использоваться в радиолокации, связи, навигации и других областях в том числе национальной оборонной военной промышленности и университетских научных исследованиях.
Особенности:
- Более широкий охват частот, начальная частота от 100 кГц
- Дополнительная полоса пропускания промежуточной частоты, максимальная полоса пропускания промежуточной частоты составляет до 30 МГц.
- Усовершенствованная технология калибровки, яркий мастер калибровки, гибкий тип калибровки, совместимость с несколькими наборами для калибровки
- Предлагаются различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, КСВ, групповая задержка, диаграмма Смита и полярные координаты
- Китайский/английский рабочий интерфейс, 12,1-дюймовый мультисенсорный экран с высоким разрешением 1280*800
- Запись/воспроизведение, управление одной кнопкой упрощает измерение
- Простота в эксплуатации благодаря расширенным параметрам временной области с добавленным измерением импеданса TDR, функциями анализа глазковой диаграммы
Гибкие и дополнительные типы калибровки
Векторный анализатор цепей серии 3671 обеспечивает различные типы калибровки, такие как автоматическая калибровка, управляемая калибровка (посредством калибровки отклика, отклика и изоляции, калибровка одного порта, расширенная калибровка отклика, полная двухпортовая калибровка SOLT, калибровка TRL может быть достигнута механической калибровкой набора), электрическая калибровка (ECal) и т. д. Пользователи могут выбирать типы калибровки в зависимости от требований к испытаниям, что значительно облегчает тестирование на устройствах с различными интерфейсами.
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Векторный |
Мин. частота (кГц)
|
100 |
Макс. частота (ГГц)
|
26.5 |
Частотный диапазон
|
100 кГц … 26,5 ГГц |
Динамический диапазон
|
133 дБ |
Опорный генератор
|
±1×10-7 |
Диагональ дисплея, дюйм
|
12,1" |
Максимальная выходная мощность
|
15 дБм |
Интерфейс
|
USB, LAN, GPIB, HDMI, VGA |
Питание
|
198-242 В |
Тип дисплея
|
Сенсорный емкостной |
Гарантия, (мес)
|
12 |
- Стандартный шнур питания с тремя контактами
- USB-клавиатура/мышь
- Руководство пользователя
- Сертификат соответствия
- Коробка из алюминиевого сплава
Тип | Лабораторный (настольный) |
Диапазон частот | 100 кГц … 26,5 ГГц |
Количество встроенных портов | 2 |
Динамический диапазон | 133 дБ (макс.) |
Максимальный уровень мощности | 15 дБм |
Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, АФУ, анализ параметров во временной области, определение места обрыва (неоднородности) в ВЧ-трактах, платах или кабелях (опция TDM), тест импеданса, глаз-диаграмм (опция TDR), добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная калибровка. Большой (диагональ 30 см, 16х10) сенсорный экран (ёмкостной touch screen) |
Интерфейс | USB, LAN, GPIB, VGA, HDMI |
