Анализатор цепей векторный Ceyear 3672A

Векторный анализатор цепей Ceyear 3672A представляет собой высокотехнологичное измерительное оборудование, предназначенное для точного анализа радиочастотных и СВЧ-компонентов. С его помощью можно проводить комплексные измерения параметров рассеяния (S-параметры), что делает его незаменимым инструментом в разработке и тестировании антенн, фильтров, усилителей и других компонентов беспроводных систем.

Частотный диапазон прибора охватывает от 10 МГц до 13,5 ГГц, что позволяет работать с широким спектром устройств, включая системы связи, радиолокационные и спутниковые технологии. Анализатор поддерживает 2- или 4-портовую конфигурацию, обеспечивая измерение всех ключевых параметров: S11, S21, S12, S22. Это делает его универсальным решением для анализа как однопортовых, так и многопортовых устройств.

Одной из важных характеристик Ceyear 3672A является его динамический диапазон, достигающий 127 дБ. Это позволяет проводить измерения даже слабых сигналов на фоне сильных помех, что критично для высокоточных исследований. Максимальный уровень мощности составляет 13 дБм, что обеспечивает стабильную работу с различными типами нагрузок.

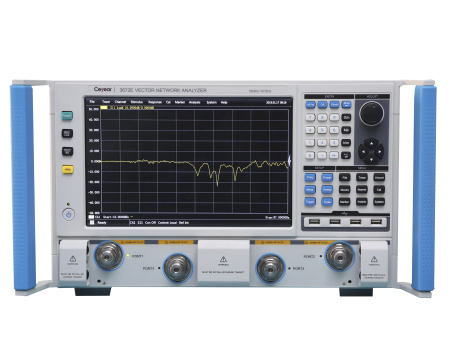

Анализатор оснащен большим сенсорным экраном с диагональю 26 см, что значительно упрощает управление и визуализацию данных. Встроенные функции обработки сигналов включают анализ во временной области (опционально), рефлектометрию, дифференциальные измерения и коррекцию влияния кабелей и фикстур. Поддержка различных видов калибровки (простая, расширенная, полная и TRL-калибровка) позволяет минимизировать погрешности измерений и повысить точность результатов.

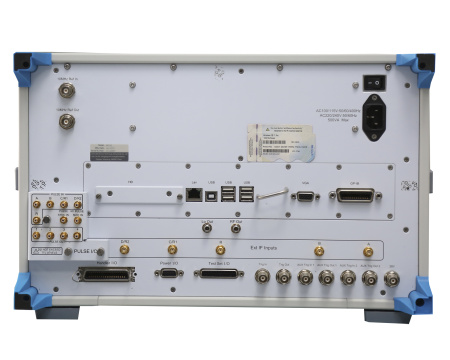

Для удобства интеграции в автоматизированные системы Ceyear 3672A оснащен интерфейсами USB, LAN и GPIB, что обеспечивает гибкость подключения к компьютерам и другим устройствам управления. Прибор имеет компактные для своего класса размеры (516 × 280 × 640 мм) и массу 42 кг, что делает его удобным для лабораторного и промышленного использования.

В целом, векторный анализатор цепей Ceyear 3672A сочетает в себе высокую точность, широкий функционал и удобство эксплуатации, что делает его отличным выбором для инженеров и исследователей, работающих в области радиочастотных и СВЧ-технологий.
