ГОСРЕЕСТР
Артикул:
m-117223
Характеристики
Внесен в ГосРеестр
—
Да
Мин. частота (кГц)
—
10000
Макс. частота (ГГц)
—
13.5
Частотный диапазон
—
10 МГц ... 13,5 ГГц
Динамический диапазон
—
127 дБ
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

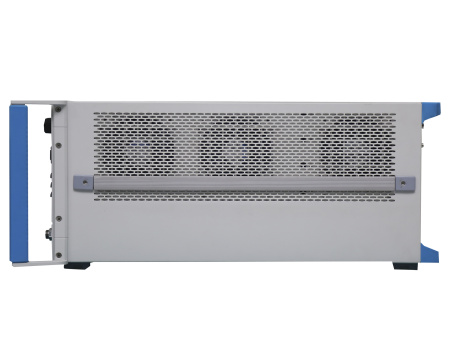

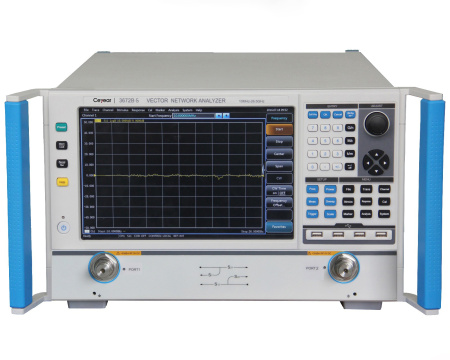

Модель 3672A-S векторного анализатора цепей относится к серии анализаторов 3672-S китайского производителя Ceyear Technologies (ранее China Electronics Technology Instruments).
Анализаторы цепей 3672A-S - приборы высокого класса точности c частотным диапазоном от 10 МГц до 13,5 ГГц, с 2 портами, с разрешением по частоте 1 Гц, с экраном высокого разрешения и обширным функционалом. .Для расширения области выполнения задач имеется большой набор опций. Высокое качество и востребованность прибора подтверждены внесением в Госреестр СИ (77566-20)
Анализаторы цепей векторные серий 3672-S предназначены для измерений комплексных коэффициентов отражения и передачи двухполюсников и четырехполюсников в коаксиальных волноводах.
Особенности:
- Сенсорный экран высокого разрешения с диагональю 12,1";
- Операционная система Windows;
- Интерфейсы дисплея: USB, GPIB, LAN и VGA;
- Несколько режимов калибровки: однопортовая и многопортовая калибровки, возможность использования серийных и пользовательских наборов и электронных калибраторов.
- 16 окон дисплея, способных одновременно отображать 8 трасс и 64 независимых измерения; каналы для быстрого внедрения комплексных тестовых решений;
- Форматы отображения: логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита;
- Запись/запуск (управление одной кнопкой), что значительно упрощает этапы настройки измерения и улучшает работоспособность;
- 2 порта с одним источником сигнала;
- Измерительные функции: измерение S-параметра импульса, измерение во временной области, измерение смесителя, измерение двумерной развертки со сжатием усиления, расширение терагерцовой частоты, измерение антенны и RCS и т. д.
|
Внесен в ГосРеестр
|
Да |
|
Мин. частота (кГц)
|
10000 |
|
Макс. частота (ГГц)
|
13.5 |
|
Частотный диапазон
|
10 МГц ... 13,5 ГГц |
|
Динамический диапазон
|
127 дБ |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Максимальная выходная мощность
|
13 дБм |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
198-242 В |
|
Тип дисплея
|
Сенсорный LCD |
|
Гарантия, (мес)
|
12 |
- Анализатор цепей
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
| Частотный диапазон от: | 10 МГц |
| Частотный диапазон до: | 13,5 ГГц |
| Количество портов: | 2 |
| Макс. Потребляемая мощность: | 400 Вт |
| Разрешение по частоте: | 1 Гц |
| Размеры : | 516 мм * 280 мм * 640 мм |
| Масса: | 42 кг |
| Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Большой (диагональ 26 см) сенсорный экран. |
| Интерфейс | USB, LAN, GPIB |
