Анализатор цепей векторный Ceyear 3672B

Векторный анализатор цепей Ceyear 3672B представляет собой высокоточное измерительное оборудование, предназначенное для комплексного анализа характеристик радиочастотных и СВЧ-устройств. Устройство работает в широком частотном диапазоне — до 26,5 ГГц, что делает его универсальным решением для тестирования компонентов в телекоммуникационной, аэрокосмической, оборонной и научно-исследовательской отраслях. Благодаря двухпортовой конфигурации анализатор способен измерять все четыре основных параметра рассеяния: S11, S21, S12 и S22, обеспечивая полную картину поведения исследуемого устройства в различных режимах работы. Высокий динамический диапазон в 127 дБ позволяет с высокой точностью выявлять даже слабые сигналы на фоне сильных, что особенно важно при анализе фильтров, усилителей и антенных систем. Максимальный уровень мощности сигнала составляет 13 дБм, что достаточно для большинства типовых измерительных задач без необходимости внешнего усиления.

Одной из ключевых особенностей Ceyear 3672B является его функциональная гибкость. Анализатор поддерживает не только стандартные измерения S-параметров, но и дифференциальные измерения, что критично при работе с высокоскоростными цифровыми интерфейсами, такими как USB, HDMI или Ethernet. Также доступны измерения параметров приемника, анализ во временной области (в качестве опции), который позволяет локализовать неоднородности в линиях передачи, а также функция рефлектометра для диагностики целостности кабельных систем. Дополнительно прибор может выполнять измерения импеданса, оценивать параметры пульсаций и корректировать измерения с учетом длины и характеристик подключаемых кабелей и испытательных приспособлений — это значительно упрощает процесс настройки измерительного стенда и повышает точность результатов.

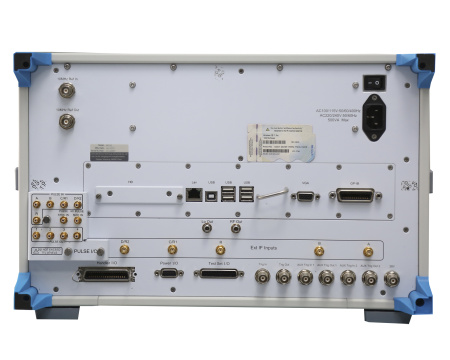

Для обеспечения максимальной точности измерений анализатор поддерживает различные методы калибровки: простую, расширенную, полную (SOLT) и TRL-калибровку, что позволяет адаптировать прибор под специфические требования лаборатории или производства. Удобство работы обеспечивается за счет большого сенсорного экрана с диагональю 26 см, который обеспечивает четкое отображение графиков, таблиц и настроек, а также интуитивно понятный интерфейс управления. Подключение к внешним устройствам и системам автоматизации осуществляется через стандартные интерфейсы: USB, LAN и GPIB, что обеспечивает совместимость с ПО для автоматизированного тестирования и интеграцию в производственные линии. Максимальное энергопотребление устройства не превышает 400 Вт, что соответствует требованиям к энергоэффективности современного лабораторного оборудования. Разрешение по частоте составляет 1 Гц, что позволяет проводить сверхточные измерения с высокой разрешающей способностью. В совокупности все эти характеристики делают Ceyear 3672B надежным и многофункциональным инструментом для разработки, тестирования и диагностики СВЧ-компонентов и систем.
