Госреестр СИ (77566-20)

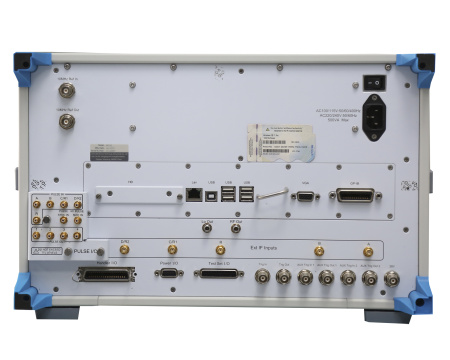

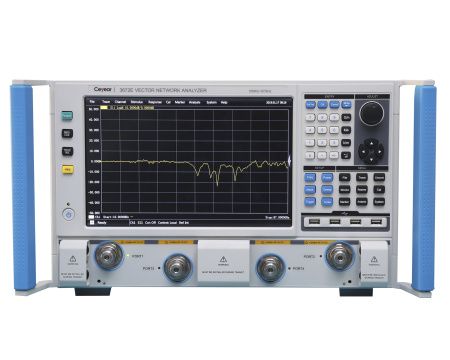

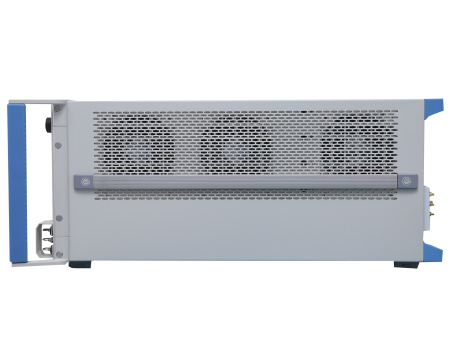

Модель 3672C векторного анализатора цепей относится к серии анализаторов 3672 китайского производителя Ceyear Technologies (ранее China Electronics Technology Instruments).
Анализаторы цепей 3672C - приборы высокого класса точности c частотным диапазоном от 10 МГц до 43,5 ГГц, с 2/4 портами, с разрешением по частоте 1 Гц, с экраном высокого разрешения и обширным функционалом. Для расширения области выполнения задач имеется большой набор опций. Высокое качество и востребованность прибора подтверждены внесением в Госреестр СИ.
Анализаторы цепей векторные серий 3672 предназначены для измерений комплексных коэффициентов отражения и передачи двухполюсников и четырехполюсников в коаксиальных волноводах.
Особенности:
- Диапазон частот от 10 МГц до 43.5 ГГц;
- Сенсорный экран высокого разрешения с диагональю 12,1";
- Операционная система Windows;
- Интерфейсы дисплея: USB, GPIB, LAN и VGA;
- Несколько режимов калибровки: однопортовая и многопортовая калибровки, возможность использования серийных и пользовательских наборов и электронных калибраторов.
- 16 окон дисплея, способных одновременно отображать 8 трасс и 64 независимых измерения; каналы для быстрого внедрения комплексных тестовых решений;
- Форматы отображения: логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита;
- Запись/запуск (управление одной кнопкой), что значительно упрощает этапы настройки измерения и улучшает работоспособность;
- Имеется 2 варианта исполнения: 2-х портовый (стандарт) с одним источником сигнала и 4-х портовый с 2-мя источниками сигнала (опция);
- Измерительные функции: измерение S-параметра импульса, измерение во временной области, измерение смесителя, измерение двумерной развертки со сжатием усиления, расширение терагерцовой частоты, измерение антенны и RCS и т. д.
Применение:
- Применяются в области измерения свойств диэлектрических материалов, измерения характеристик микроволнового импульса, оптоэлектронных свойств;
- Незаменимый инструмент в исследованиях и производстве радаров с фазированной антенной решеткой, связи, радиочастотных микроволновых устройств и других систем.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Векторный |
Номер записи в ГосРеестре СИ
|
77566-20 |
Мин. частота (кГц)
|
10000 |
Макс. частота (ГГц)
|
43.5 |
Частотный диапазон
|
10 МГц ... 43.5 ГГц |
Динамический диапазон
|
133 дБ |
Опорный генератор
|
±1×10-7 |
Диагональ дисплея, дюйм
|
12,1" |
Максимальная выходная мощность
|
16 дБм |
Интерфейс
|
USB, LAN, GPIB, VGA |
Питание
|
198-242 В |
Тип дисплея
|
Сенсорный емкостной |
Гарантия, (мес)
|
12 |
Частотный диапазон от: | 10 МГц |
Частотный диапазон до: | 43.5 ГГц |
Количество портов: | 2/4 |
Макс.потребляемая мощность: | 500 Вт |
Размеры : | 516 мм * 280 мм * 690 мм |
Масса: | 47 кг |
Динамический диапазон | 119 дБ |
Максимальный уровень мощности | 11 дБм |
Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Большой (диагональ 26 см) сенсорный экран. |
Интерфейс | USB, LAN, GPIB |
