Анализатор цепей векторный Ceyear 3672D

Векторный анализатор цепей Ceyear 3672D представляет собой высокотехнологичное устройство, предназначенное для точного измерения параметров радиочастотных цепей. С номером записи в ГосРеестре СИ 77566-20, этот анализатор охватывает широкий диапазон частот от 10 МГц до 50 ГГц, что делает его идеальным инструментом для работы с современными радиочастотными устройствами и компонентами.

Одной из ключевых особенностей Ceyear 3672D является наличие четырех встроенных портов, что позволяет проводить 2-портовые измерения, включая S11, S21, S12 и S22. Это делает анализатор особенно полезным для инженеров и исследователей, занимающихся разработкой и тестированием различных радиочастотных систем. Динамический диапазон устройства составляет впечатляющие 119 дБ, что обеспечивает высокую точность и надежность измерений, даже в сложных условиях.

Максимальный уровень мощности, который может быть измерен с помощью Ceyear 3672D, составляет 11 дБм. Это позволяет работать с широким спектром сигналов и компонентов, от низкомощных до более мощных. Анализатор поддерживает измерение различных параметров, включая параметры рассеяния (S-параметры), дифференциальные измерения и анализ параметров во временной области, что расширяет его функциональные возможности и делает его универсальным инструментом для инженеров.

Кроме того, Ceyear 3672D предлагает опции, такие как рефлектометр, который позволяет проводить детальный анализ пульсаций и импеданса, а также возможность добавления или удаления кабелей и испытательных приспособлений. Это делает его особенно удобным для использования в лабораторных условиях, где важно иметь возможность быстро адаптироваться к изменяющимся требованиям тестирования.

Анализатор также поддерживает различные виды калибровки, включая простую, расширенную, полную и TRL-калибровку. Это позволяет пользователям выбирать наиболее подходящий метод калибровки в зависимости от специфики проводимых измерений и требований к точности.

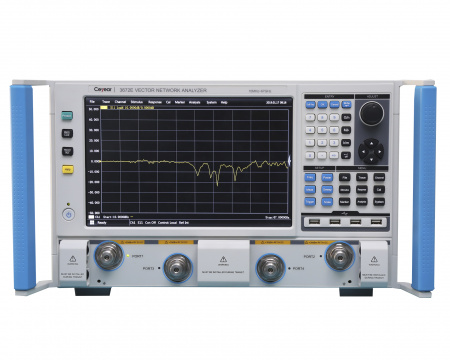

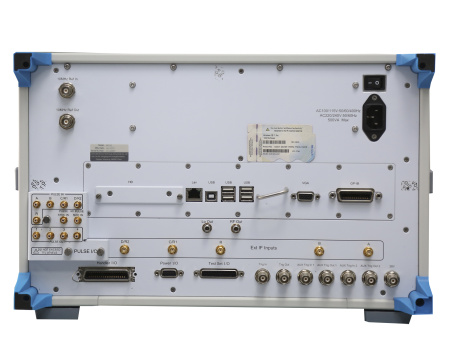

Ceyear 3672D оснащен большим сенсорным экраном диагональю 26 см, что обеспечивает удобство работы и легкость в управлении. Интерфейсы USB, LAN и GPIB позволяют интегрировать анализатор в существующие системы и обеспечивают возможность удаленного управления и сбора данных, что является важным аспектом для современных лабораторий и исследовательских центров.

Таким образом, векторный анализатор цепей Ceyear 3672D представляет собой мощный и многофункциональный инструмент, который удовлетворяет потребности профессионалов в области радиочастотной техники и измерений. Его высокие характеристики, разнообразие функций и удобный интерфейс делают его незаменимым помощником в процессе разработки и тестирования радиочастотных устройств.
