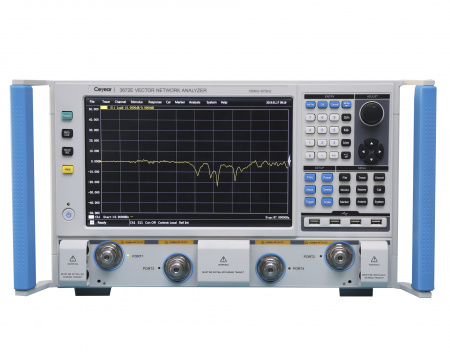

Анализатор цепей векторный Ceyear 3672E

Векторный анализатор цепей Ceyear 3672E — это высокоточное измерительное оборудование, предназначенное для комплексного анализа радиочастотных и микроволновых компонентов и систем. Занесённый в Государственный реестр средств измерений под номером 77566-20, прибор обеспечивает надёжность и соответствие метрологическим требованиям, что делает его пригодным для применения в промышленности, научных исследованиях и сертификационных испытаниях. Диапазон рабочих частот от 10 МГц до 67 ГГц позволяет использовать анализатор для тестирования широкого спектра устройств, включая усилители, фильтры, антенны, ВЧ-модули и компоненты миллиметрового диапазона, что особенно актуально в современных телекоммуникационных и радиолокационных системах. Четыре встроенных порта обеспечивают возможность проведения многопортовых измерений без необходимости внешнего коммутатора, что упрощает настройку измерительного стенда и повышает точность результатов за счёт сокращения паразитных параметров.

Анализатор обладает высоким динамическим диапазоном — до 110 дБ, что позволяет с высокой чувствительностью выявлять слабые сигналы на фоне шумов и проводить точные измерения при малых уровнях отражения или передачи. Максимальный уровень выходной мощности составляет 8 дБм, что достаточно для тестирования большинства пассивных и активных компонентов без риска их повреждения. Устройство реализует все основные функции векторного анализатора цепей: измерение S-параметров (S11, S21, S12, S22), включая дифференциальные измерения, что критически важно при анализе симметричных линий передачи, таких как дифференциальные пары в высокоскоростных цифровых интерфейсах. Дополнительно доступны функции анализа параметров во временной области (опция), позволяющие локализовать неоднородности в линиях передачи, а также опциональный рефлектометр для диагностики целостности кабелей и соединителей.

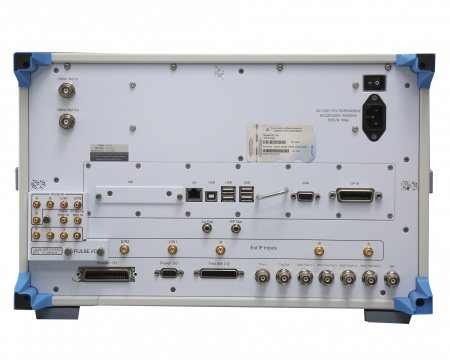

Прибор поддерживает широкий спектр калибровочных процедур — от простой до полной двухпортовой калибровки, включая TRL (Thru-Reflect-Line), что обеспечивает высокую точность измерений в миллиметровом диапазоне. Возможность добавления или удаления кабелей и испытательных приспособлений в процессе измерений упрощает настройку сложных измерительных конфигураций. Для удобства пользователя предусмотрен большой сенсорный экран с диагональю 26 см, обеспечивающий наглядное отображение графиков, спектров и результатов измерений. Интерфейсная часть включает USB, LAN и GPIB, что обеспечивает гибкость в интеграции анализатора в автоматизированные измерительные системы и удалённое управление. Ceyear 3672E сочетает в себе высокую производительность, расширенные функциональные возможности и удобство эксплуатации, делая его современным решением для высокочастотных измерений в лабораторных и производственных условиях.
