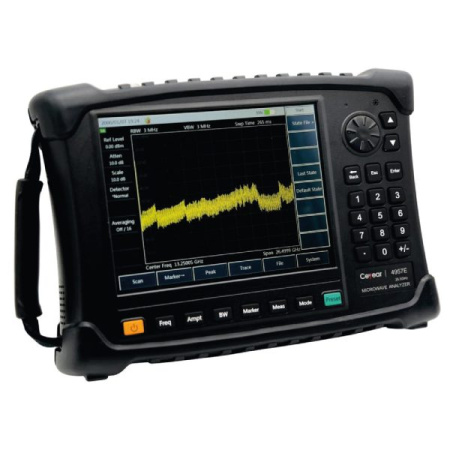

Анализатор цепей векторный Ceyear 4957F

Микроволновый анализатор серии 4957 имеет диапазон частот до 40 ГГц и снабжен различными функциями, включая двухпортовый векторный анализ сети, анализ кабеля и антенны, векторное измерение напряжения, спектральный анализ (мощности канала, мощности соседнего канала, занимаемой полосы пропускания, анализа помех и подсчета частот), измерения напряженности поля и измерения мощности, предоставляя пользователям мощные возможности комплексного анализа.

• Двухпортовый векторный анализ сети позволяет быстро и точно измерять параметры радиочастотной сети, обеспечивает логарифм, линейность, фазу, групповую задержку, круговую диаграмму импеданса, полярные координаты, коэффициент стоячей волны и другие форматы отображения, а также предоставляет возможность измерения во временной области.
• Анализ кабеля и антенны позволяет измерить коэффициент стоячей волны, обратные потери, импеданс, потери в кабеле и другие параметры микроволновой сети, такие как антенна, линия передачи и кабель. Кроме того, функция Distance-To-Fault (DTF) позволяет удобно измерить точку разрыва импеданса фидера кабельной антенны и кабеля.
• Функция векторного измерения напряжения заменяет традиционный векторный вольтметр интегрированным решением, которое точно анализирует электрическую длину кабелей и других анализируемых устройств.
• Анализатор спектра представляет собой анализатор спектра со стандартной функцией, который всесторонне измеряет спектральные характеристики электромагнитной среды.
• Функция измерения напряженности поля имеет удобный интерфейс и высокую чувствительность анализа, может эффективно контролировать электромагнитный спектр с помощью соответствующей антенны для анализа и широко используется для мониторинга электромагнитной среды в космосе и управления радиосвязью.
• USB-датчик мощности сконфигурирован для достижения широкого динамического диапазона и высокоточного измерения мощности или осуществления контроля мощности через входной порт спектра.

Особенности:

• Широкие функции анализа: анализ кабелей и антенн, векторный анализ сети, анализ спектра, измерение напряженности поля, мониторинг мощности, векторное измерение напряжения и измерение мощности USB и т. д.
• Компактный размер, легкий вес, адаптация к вторичной среде, удобство переноски и пригодность для анализа в особых случаях
• 8,4-дюймовый сенсорный ЖК-экран с простым управлением, дружественным интерфейсом «человек-машина» и интуитивно понятным отображением результатов.
• Данные анализа можно сохранять и вызывать, используя три носителя: внутреннюю память большой емкости 1,5 ГБ или более, внешнюю память USB и внешнюю память SD
• Питание от батареи, подходит для использования в полевых условиях, интеллектуальное управление питанием, индикатор оставшегося заряда батареи, функция оповещения о низком заряде батареи и функция энергосбережения во сне
• Предоставление шести независимых функций отображения маркера с отображением •положения маркера при пролистывании пальцем
• Обеспечение хранения данных, воспроизведениеи возможности сравнения
• Предоставление USB, LAN и других интерфейсов для управления программой и передачи данных
• Меню на китайском и английском языках для удобства эксплуатации

Области применения:

• Сетевой анализ
• Спектральный анализ
• Анализ кабелей и антенн (дополнительно)
• Векторное измерение напряжения (дополнительно)
• Измерение мощности USB (опционально)
• Мониторинг питания (опционально)
• Измерение напряженности поля (дополнительно)
• Поддержка просмотра списка
• Поддерживающие верхние и нижние предельные линии
• Анализ основных рабочих параметров радара
• Многопараметрический анализ в области кабельного телевидения, беспроводной связи и т. д.
