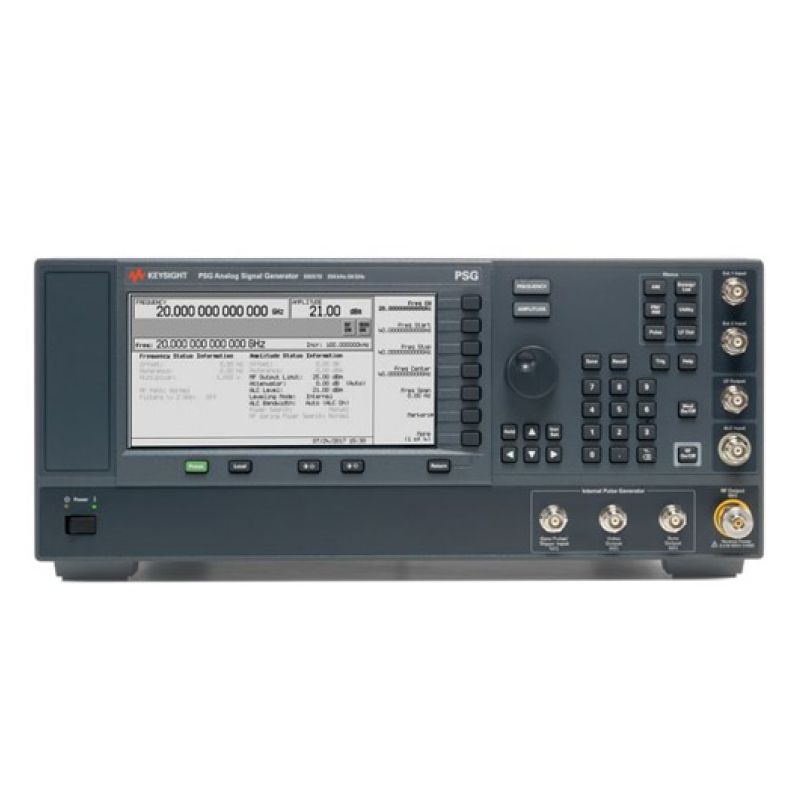

Аналоговый генератор СВЧ-сигналов Keysight E8257D-567 PSG (от 250 кГц до 67 ГГц)

Аналоговый генератор СВЧ-сигналов Keysight E8257D-567 PSG представляет собой высокоточный и многофункциональный прибор, занимающий лидирующие позиции в области генерации радиочастотных сигналов. Его уникальность подтверждается официальной регистрацией в ГосРеестре СИ под номером 74333-19, что гарантирует соответствие stringentным метрологическим требованиям. Данная модель является одноканальной, но это с лихвой компенсируется невероятно широким частотным охватом от 250 кГц до 67 ГГц, что делает его незаменимым инструментом для разработки и тестирования компонентов и систем, работающих в миллиметровом диапазоне волн.

Ключевым преимуществом генератора является исключительная точность и чистота сигнала. Разрешение установки частоты составляет 0,01 Гц, что обеспечивает тончайшую настройку. Высокостабильный внутренний опорный генератор с базовой погрешностью ±1×10⁻⁷ и возможностью улучшения характеристик до 3×10⁻⁸ с помощью опции задает эталон стабильности. Низкий уровень фазового шума, составляющий менее -110 дБн/Гц при отстройке 20 кГц от несущей 10 ГГц, является отраслевым benchmark для подобного класса оборудования. Это критически важно для задач, предъявляющих высокие требования к спектральной чистоте, таких как тестирование приемников и систем связи.

Генератор обладает гибкими возможностями управления выходным уровнем сигнала в диапазоне от +5 дБм до -135 дБм с высокой точностью установки (±0,6 до 1,3 дБ) и выходным импедансом 50 Ом. Высокая скорость переключения подтверждается временами спада/нарастания 8 нс. Прибор поддерживает все основные виды аналоговой модуляции: амплитудную (AM), частотную (ЧМ), фазовую (ФМ), а также частотную манипуляцию (ЧМн) и широтно-импульсную модуляцию (ШИМ). Внутренний модулятор способен генерировать стандартные формы сигналов (синус, меандр, треугольник, пила, шум), а наличие внешних дифференциальных входов I/Q открывает возможности для сложных видов векторной модуляции.

Интеграция в автоматизированные измерительные комплексы обеспечивается широким набором интерфейсов: GPIB, RS-232, LAN. Поддержка стандартных драйверов SCPI и IVI-COM, а также совместимость с ПО EEsof Advanced Design System значительно упрощают процесс создания программ управления. Среди дополнительных особенностей стоит выделить возможность оснащения ступенчатым аттенюатором, функцией аналогового и цифрового свипирования, модуляцией короткими импульсами длительностью до 20 нс и уникальную кодовую совместимость с другими генераторами, что упрощает модернизацию и поддержку существующих test-stand. Совместная автоматическая работа с анализатором цепей 8757D делает его идеальным решением для комплексного тестирования компонентов, обеспечивая лидирующие характеристики для наземных микроволновых систем связи.
