* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

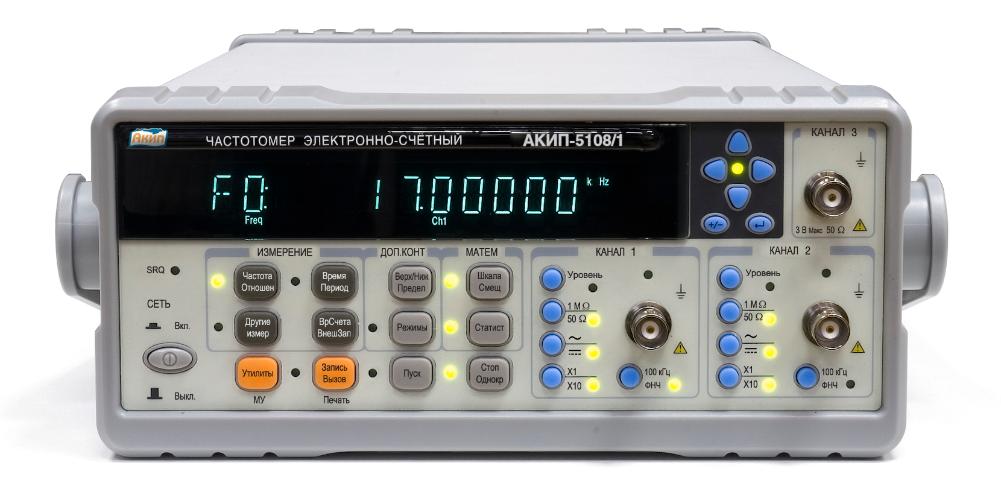

Частотомер АКИП-5108/1 — это универсальный прибор, предназначенный для измерения частоты периодических сигналов. Он широко используется в различных областях, таких как научные исследования, производство, ремонт и обслуживание радиоэлектронной аппаратуры, а также в образовательных целях.
- Диапазон измеряемых частот: от 0,01 Гц до 26,5 ГГц;
- Погрешность измерения: не более ±0,005 %;
- Чувствительность: не менее 1 мВ (эффективное значение);
- Время измерения: от 1 с до 99 с.
АКИП-5108/1 имеет прочный корпус, который обеспечивает надёжную защиту от внешних воздействий. Устройство оснащено всеми необходимыми функциями для безопасной работы, такими как защита от короткого замыкания и перегрева.
Частотомеры АКИП-5108/1 могут использоваться в следующих областях:
- Научные исследования: в физике, химии и других науках, где требуется точное измерение частоты сигналов.
- Производство: для контроля качества продукции, настройки и тестирования радиоэлектронных устройств.
- Ремонт и обслуживание: для диагностики и ремонта радиоэлектронной аппаратуры.
- Образовательные цели: для обучения студентов и специалистов работе с радиоэлектронными устройствами.
Устройство имеет широкий диапазон измеряемых частот и высокую точность измерения, что позволяет использовать его для решения самых разнообразных задач. Оно также отличается надёжностью работы и простотой эксплуатации.
В целом, частотомер АКИП-5108/1 является универсальным и эффективным прибором, который может быть использован в различных областях. Его основные преимущества — высокая точность, надёжность и широкий диапазон применения.
Если вы ищете высококачественный частотомер, то АКИП-5108/1 будет отличным выбором. Это устройство обеспечит вам точное и надёжное измерение частоты сигналов, а также безопасность и долговечность работы.
Однако помимо стандартных функций, частотомер АКИП-5108/1 обладает рядом дополнительных преимуществ, которые делают его особенно привлекательным для использования в современных условиях. К ним относятся:
- Возможность дистанционного управления и мониторинга через интерфейс RS-232 или USB.
- Встроенный блок памяти, который позволяет сохранять результаты измерений для последующего анализа.
- Поддержка различных единиц измерения частоты, включая
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
78953-20 |
|
Количество каналов
|
3 |
|
Мин. частота (Гц)
|
0.00014 |
|
Макс. частота (МГц)
|
500 |
|
Частотный диапазон
|
0,14 мГц ... 500 МГц |
|
Опорный генератор
|
±2×10⁻⁷ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
30 мВскз |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
207-253 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов |
- Частотомер АКИП-5108/1
- Шнур питания
- Кабель BNC 2 шт
- Кабель RS232
- Предохранитель
- Инструкция по эксплуатации и ПО на CD
| Каналы 1, 2* | |
| Диапазон частот | 0,14 мГц – 150 МГц |
| Диапазон периодов | 7 нс – 7000с |
| Диапазон временных интервалов | 20 нс – 7000 с |
| Фазовый сдвиг | 0 - 360 ° |
| Длительность импульсов | >20 нс при периоде следования не более 100 с |
| Скважность | 1 – 99 % при периоде следования не более 100 с |
| Счет импульсов | 0 – 1х1012 |
| Тип коннектора | BNC |
| Канал 3 | |
| Диапазон частот | 100 МГц – 500 МГц, коннектор BNC типа. |
| Параметры входа (Каналов 1, 2*) | |
| Входное сопротивление | 1 МОм //45 пФ и 50 Ом (Кан 1) |
| Входное напряжение (скз) |
Канал 1: Диапазон частот до 100 МГц: 30 мВскз…1,5 Вскз - синус Диапазон частот 100 МГц … 150 МГц: 50 мВскз…1,5 Вскз - синус Диапазон частот до 100 МГц: 100 мВп-п…4,5 Вп-п - импульс Диапазон частот 100 МГц … 150 МГц: 150 мВп-п…2 Вп-п - импульс |
| Связь по входу (Канал 1) | Открытый и закрытый вход (DC/ AC) |
| Связь по входу (Канал 2*) | Закрытый вход (AC) |
| Ослабление | ×1 или ×10 (аттенюатор) |
| Параметры входа (Канал 3) | |
| Входное сопротивление | 50 Ом |
| Динамический диапазон (синусоидальный сигнал) |
-25 дБм…+7 дБм (1,5 – 2 ГГц) -25 дБм…+13 дБм (2 – 6 ГГц) -20 дБм…+13 дБм (6 – 9 ГГц) |
| Защита входа | +25 дБм |
| Связь по входу | Закрытый вход (AC) |
| КСВ | < 2,5:1 |
| Погрешность | |
| Погрешность внутреннего опорного генератора 5 МГц (в год) | ± 2х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – 1 секунда) |
| Вход/ выход ОГ | «Вход Ref IN»- 5 / 10 МГц (автовыбор), «Выход Ref OUT»-10 МГц |
| Общие данные | |
| Разрядность индикатора | Максимально 12 |
| Память (запись/ вызов) | 9 ячеек (профили №№ 1-9), ячейка №0 (настройка при включении) |
| Интерфейс | RS-232C, USB |
| Напряжение питания | 230 В ±10%; 50 Гц (потребляемая мощность 40 ВА) |
| Габаритные размеры (ШхВхГ) | 255 х 100 х 370 мм |
| Масса | 2 кг |
| Опции | Интерфейс GPIB (IEEE488), термостатированный ОГ/ OCXO (опция 101/ < 5 x 10-8 в год) |
| * - примечание: канал 2 используется только в режиме измерений отношения частот (кроме АКИП-5108/4), диапазон частот входного сигнала по входу канал 2 равен диапазону частот по входу каналу 1. При необходимости, имеется возможность получить доступ к измерениям частоты по канала 2 только при управлении через интерфейс ДУ (remote/ RMT). | |
