Датчик контроля качества изоляции Техно-АС DKI-117M

Датчик контроля качества изоляции Техно-АС DKI-117M предназначен для обследования подземных газопроводов, нефтепроводов и силовых кабельных линий. Устройство работает по методу разности потенциалов и применяется совместно с трассопоисковыми приемниками серии АП-027M. Основная задача датчика - точное определение мест нарушения защитных покрытий и изоляции токопроводящих коммуникаций.

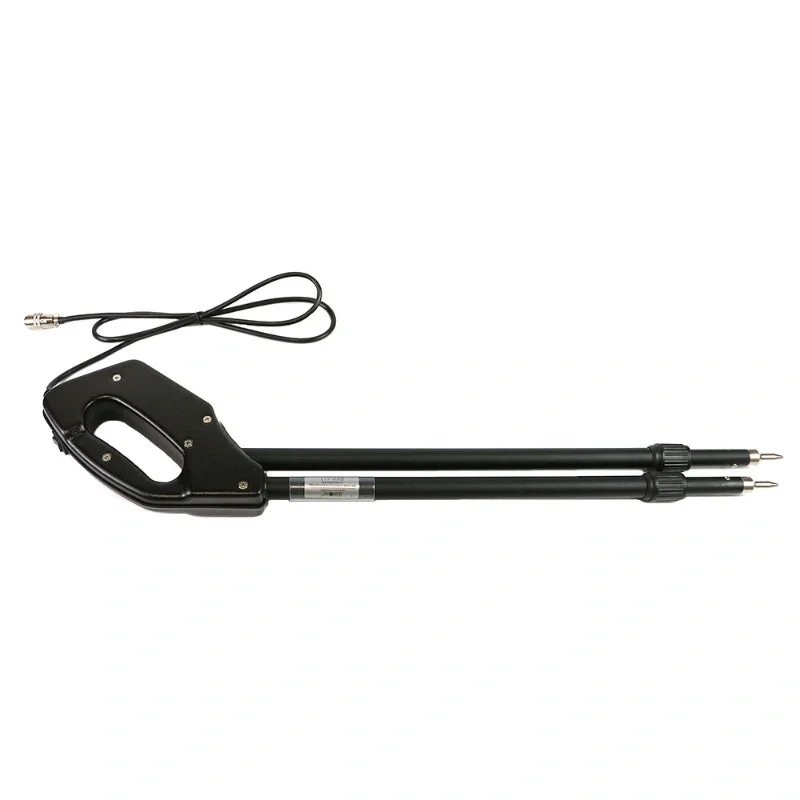

Конструкция DKI-117M представляет собой два заостренных электрода, изолированных друг от друга и закрепленных под углом в общей раме. Каждый электрод соединен с предварительным усилителем, выход которого выведен на кабель с разъемом для подключения к приемнику. Отсутствие активных органов управления и цифровых индикаторов обусловлено спецификой применения: датчик передает на приемник аналоговый сигнал, интерпретация которого осуществляется оператором по показаниям трассопоискового оборудования.

Физический принцип работы основан на регистрации шагового напряжения. При повреждении изоляции переменный ток от генератора, подключенного к коммуникации и заземлению, стекает в грунт в месте дефекта. Над поверхностью земли возникает электрическое поле, разность потенциалов в двух точках которого фиксируется электродами DKI-117M. Величина измеряемого сигнала прямо пропорциональна площади повреждения.

Поиск дефектов ведется на любой частоте, поддерживаемой приемником. Допустима работа как в активном режиме с генератором, так и в пассивном - по полям промышленной частоты или электромагнитным излучениям сторонних источников.

Реализованы две методики локации. Метод "МАХ" предназначен для оперативного обнаружения дефектной зоны. Электроды устанавливаются поперек трассы, перестановка выполняется с шагом один метр. Приближение к месту повреждения сопровождается ростом уровня сигнала, максимум фиксируется при нахождении одного из электродов над дефектом. Способ позволяет быстро идентифицировать проблемный участок, но точность привязки ограничена пологим характером пика.

Метод "MIN" обеспечивает высокую точность локализации. Электроды располагаются вдоль оси коммуникации. Характер изменения сигнала при движении над повреждением представляет собой резкий провал до минимальных значений. Точка дефекта находится строго посередине между штырями в момент наименьшего показания приемника.

Обслуживание DKI-117M выполняется одним оператором. Чувствительность и достоверность измерений превосходят показатели датчиков типа ДОДК. Применение устройства не требует дополнительного генераторного оборудования сверх штатного комплекта трассопоисковой системы.
