Датчик-определитель дефектов коммуникаций Техно-АС DODK-117M

Датчик DODK-117M работает в паре с трассопоисковыми приемниками серии АП-027M и применяется для оценки состояния изоляции защитных покрытий трубопроводов и поиска дефектов силовых кабельных линий по методу разности потенциалов. Комплект ориентирован на экспресс-обследование протяжённых коммуникаций без вскрытия грунта и сложной подготовки.

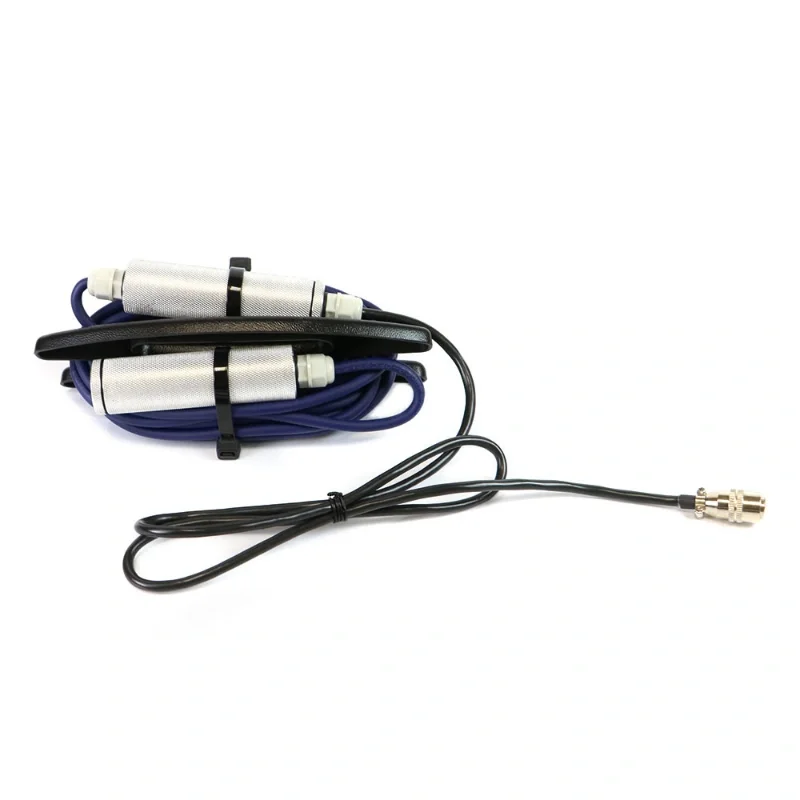

Конструкция датчика - два измерительных электрода, соединённые гибким кабелем; один из электродов имеет шнур с разъёмом для подключения к приёмнику. Работа выполняется двумя операторами: первый несёт приёмник и один электрод, второй - второй электрод. Для устойчивых показаний электроды удерживают без перчаток, лёгким хватом, с обеспечением контакта металла с кожей.

Принцип основан на регистрации градиента потенциала, возникающего из‐за токов утечки в месте нарушения изоляции. Когда трассировочный генератор подключён к коммуникации и заземлению, переменный ток уходит в грунт в зоне дефекта и возвращается к источнику разными путями, формируя на поверхности шаговое напряжение. DODK измеряет разность потенциалов между двумя точками пространства, а амплитуда сигнала возрастает по мере увеличения площади или глубины повреждения. Обследование возможно на всех частотах, поддерживаемых приёмником, в активном и пассивном режимах.

Главное преимущество метода - отсутствие контакта электродов с грунтом. Операторы перемещаются вдоль трассы на расстоянии, задаваемом длиной соединительного кабеля, и контролируют изменение показаний. Максимум сигнала наблюдается, когда один из операторов оказывается над дефектом; это помогает быстро сузить зону поиска.

Метод «МАХ». Один оператор идёт по оси трассы, второй - на максимально возможном перпендикулярном удалении. Показания плавно растут при приближении к дефекту, достигают вершины, когда один электрод оказывается над ним, и затем снижаются. Метод хорошо фиксирует наличие повреждения, но даёт умеренную точность из‐за пологого максимума кривой.

Метод «MIN». Оба оператора движутся по оси трассы, разделённые длиной кабеля. Сигнал возрастает при подходе к дефекту, затем резко падает до минимума при примерно симметричном расположении электродов относительно места повреждения, после чего вновь увеличивается и далее убывает. Дефект соответствует середине между операторами в момент минимума. Подход обеспечивает быстрый обзор линии, но точность ниже, чем у контактного датчика DKI.

В сравнении с DKI модель DODK-117M даёт более высокую скорость обследования, снижает время прохода и упрощает подготовку, однако требует двух операторов и аккуратного подбора частоты генератора для стабильных показаний на сложных участках трассы.
