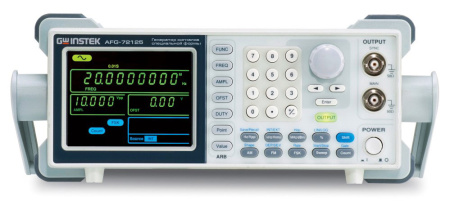

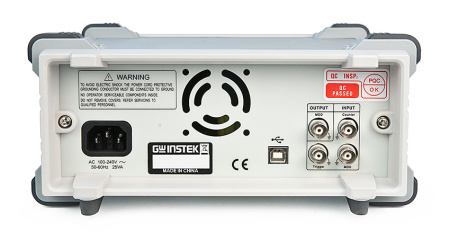

Генератор сигналов специальной формы GW Instek AFG-72025 используется специалистами в области разработки, наладки и ремонта радиоэлектронной аппаратуры. Верхняя частотная граница воспроизводимого сигнала для этой модели составляет 25 МГц.
Возможна регулировка амплитуды выходного сигнала. Диапазон составляет от 1 мВ до 10 В, нагрузка при этом равна 50 Ом. С помощью генератора специалист может формировать сигналы пилообразной и треугольной формы. Кроме того, доступны меандр, синусоидальная кривая и сигнал произвольной формы.
Генератор имеет внутреннюю память из 20 ячеек. Первые десять служат для запоминания и быстрой активации настроек органов управления. Благодаря им при ежедневном использовании прибора для разных целей не нужно каждый раз настраивать устройство. Вторые 10 ячеек служат для хранения характеристик сигналов произвольной формы. Они могут загружаться из внутренней памяти и внешнего источника.
Особенности:
- Диапазон частот (синус, прямоуг.): до 25 МГц
- Использование прямого цифрового синтеза (DDS)
- Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
- Разрешение по частоте: 0,1 Гц
- Разрядность ЦАП 10 бит (для произвольной формы)
- Частота дискретизации: 20 МГц
- Формирование сигналов произвольной формы (СПФ/ARB)
- Память формы сигнала: 4000 точек (10 ячеек)
- Трехцветный ЖК-дисплей (графический) с подсветкой
- Выход ТТЛ, вход внешней модуляции
- ПО для формирования сигналов произв. формы
- Интерфейс USB
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Спец. формы |
Номер записи в ГосРеестре СИ
|
53065-13 |
Количество каналов
|
1 |
Мин. частота (кГц)
|
0.0001 |
Макс. частота (ГГц)
|
0.025 |
Опорный генератор
|
±2×10-5 |
Выходной импеданс
|
50 Ом |
Срок гарантии (лет)
|
1 |
Интерфейс
|
USB |
Выходной уровень
|
1 мВ … 10 В пик-пик |
Питание
|
100-240 В |
Гарантия, (мес)
|
12 |
- Генератор AFG-72025
- Шнур питания
- Кабель GTL-101
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
Выходные параметры | |
Частотный диапазон (синус, меандр) | 0,1 Гц – 25 МГц |
Разрешение | 0,1 Гц |
Погрешность установки частоты | ±20х10-6 |
Выходной уровень | 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ |
1 мВ … 5 В пик-пик (на 50 Ом) для диапазона частот от 20 МГц до 25 МГц | |
Синусоида | |
Погрешность установки уровня на 1 кГц | ±(1%+1 мВ пик-пик) |
Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при f <100 кГц |
0,3 дБ при f =100 кГц … 5 МГц | |
0,4 дБ при f = 5 МГц … 25 МГц | |
Коэффициент гармоник (амплитуда>1 Впик-пик) | ≤ -55 дБн от DC до 1 МГц |
<-45 дБн от 1 МГц до 5 МГц | |
< -30 дБ от 5 МГц до 25 МГц | |
Постоянное смещение | |
Диапазон смещения | ±5 Впик на нагрузке 50 Ом (AC+DC) |
±10 Впик без нагрузки (AC+DC) | |
Погрешность установки | ±(1%+5 мВ + 0,5 %от амплитуды) |
Меандр | |
Частотный диапазон | 0,1 Гц – 25 МГц |
Время нарастания/спада | < 25 нс при нагрузке 50 Ом |
Выброс | <5% |
Перестраиваемая скважность | 1,0% - 99% (до 100 кГц) |
20%– 80% (до 5 МГц) | |
40%– 60% (до 10 МГц) | |
50% (до 25 МГц) | |
Асимметрия | 1 % от периода + 1 нс |
Пила | |
Диапазон частот | 0,1 Гц – 1 МГц |
Нелинейность | <0,1% |
Перестраиваемая скважность | 0,0 – 100,0% (разрешение 0,1 %) |
Произвольная форма | |
Частота дискретизации | 20 МГц |
Частота повторения | 10 МГц |
Длина памяти | 4 тысячи точек |
Разрешение ЦАП | 10 бит |
Общие данные | |
Дисплей | ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
Память | 10 ячеек (профили настроек) |
Напряжение питания | 100…240 В; частота 50…60 Гц |
Габаритные размеры | 266 х 107 х 293 мм |
Масса | 2,5 кг |
