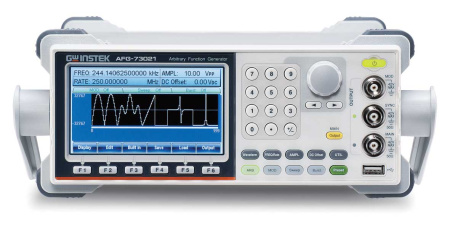

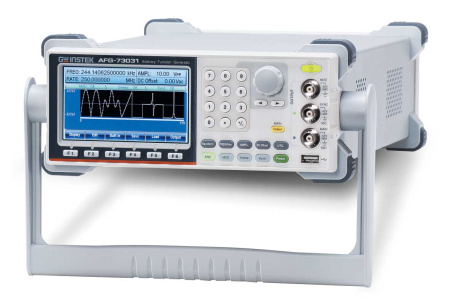

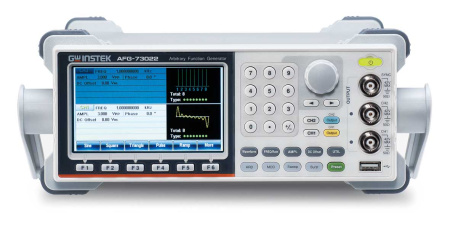

Генератор сигналов специальной формы GW Instek AFG-73032 – это двухканальное устройство, с помощью которого можно воспроизводить сигнал любой формы и с заданными техническими параметрами. Максимальное значение частоты генерируемого сигнала синусоидальной или прямоугольной формы – 30 МГц. Позиционируется как измерительный прибор для промышленных предприятий, для научных исследований и для образовательных учреждений. С помощью этого генератора можно диагностировать любые электроприборы, в том числе медицинское оборудования и его компоненты.
Устройство поддерживает подключение к ПК и управление с помощью программного обеспечения AWES. Это приложение для компьютера позволяет создавать сигналы любой формы. Библиотеки нужных сигналов есть на сайте разработчика и находятся в свободном доступе. Специалист может самостоятельно создавать сигнал, рисуя его графическое представление или загружая из таблицы, сформированной осциллографом.
Преимущества:
- Имеется два выходных канала
- Установлен 16-битный ЦАП, управляющий работой устройства
- Поддерживается ГКЧ
- Возможна генерация сигналов произвольной формы.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
78131-20 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.03 |
|
Фазовый шум
|
-110 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
12 |
- Генератор AFG-73032
- Шнур питания
- Провод измерительный GTL-110 (2 шт.)
- Инструкция по эксплуатации и ПО на CD
| Выходные параметры | |
| Число каналов | 2 - канала AFG-73032 |
| Частотный диапазон | 1 мкГц...30 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | 1*10 - 6 |
| Выходной уровень |
1 мВ...10 В пик - пик (на 50 Ом) 2 мВ ...20 В пик - пик (без нагрузки) |
| Разрешение | 0,1 мВ или 4 разряда |
| Погрешность установки ( на 50 Ом) | ± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В |
| Синусоида | |
| Коэффициент гармонических искажений | ± (0, 2 %+1 мВскз) 0...20 кГц |
| Коэффициент гармоник |
- 60 дБн 0...1 мГц, < 3 Впик - 55 дБн 0...1 мГц, > 3 Впик - 45 дБн 1... 5 МГц, > 3 Впик - 30 дБн 5... 3 0 МГц, > 3 Впик |
| Фазовый шум | < - 110 дБн / Гц 10 МГц, полоса 15 кГц |
| Постоянное смещение | |
| Диапазон |
±5 В на нагрузке 50 В (пиковое значение AC + DC ) ±10 В без нагрузки (пиковое значение AC + DC ) |
| Погрешность установки | ± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды) |
| Меандр | |
| Время нарастания/спада | < 8 нс |
| Выброс | < 5% |
| Асимметрия | 1% от периода + 1 нс |
| Перестраиваемая скважность |
20... 80% ( ≤ 25 МГц) 40...60% ( ≤ 3 0 МГц) |
| Джиттер | 0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц...1 МГц |
| Нелинейность | < 0,1% |
| Перестраиваемая симметрия | 0,0 ... 100,0% (разрешение 0,1%) |
| Импульс | |
| Период повторения импульсов | Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )] |
| Длительность импульса | 20 нс... 9 99, 830 с |
| Время нарастания/спада | 9.32 нс... 799,900 с |
| Выброс | < 5% |
| Джиттер | 0,01% + 50 пс |
| Генератор гармоник | |
| Порядок гармоник (№№) | ≤ 8 |
| Тип гармоник | чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники) |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ |
| Модулирующее колебание | Синус, меандр, треугольник, пила |
| Источник модуляции | Внешний/внутренний |
| Частота модуляции | 2 мГц...20 кГц |
| Коэффициент АМ | 0%...120% |
| Частота девиации | DC ... 3 0 МГц (пиковая) |
| ИМ | |
| Формы несущей | Синус, треугольник, пила |
| Модулирующее колебание | Синус, меандр, треугольник, пила |
| Источник модуляции | Внутренний |
| Девиация фазы | 0 ° ... 360 ° |
| Частота модуляции | 2 мГц...20 кГц |
| ШИМ | |
| Форма несущей | Меандр |
| Модулирующее колебание | Синус, меандр, треугольник, пила |
| Источник | Внешний , внутренний |
| Частота модуляции | 2 мГц...20 кГц |
| Девиация | 0%...100% от длительности импульса |
| SUM | |
| Формы несущей | Синус, треугольник, пила , импульс, шум |
| Модулирующее колебание | Синус, меандр, треугольник, пила |
| Отношение | 0%...100% от амплитуды несущего сигнала |
| Источник | Внешний, внутренний |
| Частота модуляции | 2 мГц...20 кГц |
| ЧМН | |
| Формы несущей | Синус, меандр, треугольник, пила |
| Модулирующее колебание | 50% скважности меандра |
| Внутренняя частота | 2 мГц...1 М Гц |
| Источник | Внешний , внутренний |
| Диапазон частот | DC ... 3 0 МГц |
| Свипирование (Развертка) | |
| Тип качания (параметр) | Частота, амплитуда |
| Форма сигнала |
Частота: синус, меандр, треугольник, пила Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ |
| Режим свипирования | Линейный или логарифмический |
| Диапазон частот | Как у основного сигнала |
| Цикл свипирования | 1 мс...500 с |
| Режим запуска | Внешний, внутренний, однократный |
| Источник запуска | Внешний, внутренний |
| Пакетный режим | |
| Формы сигналов | Синус, меандр, треугольник, пила , импу льс, шум |
| Диапазон частот | Как у основного сигнала |
| Число пакетов | 1...1000000 циклов или бесконечно |
| Начальная /конечная фаза | -360,0°...+360,0° с |
| Период повторения | 1 мкс...500 с |
| Произвольная форма (СПФ) | |
| Частота дискретизации | 250 МГц |
| Частота повторения | 125 МГц |
| Длина памяти | 8 М точек |
| Разрешение ЦАП | 6 бит |
| Энергонезависимая память | 10 ячеек (по 8 МБ) |
| Произвольная форма (СПФ) | |
| Вход внешней модуляции | АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм |
| Выход модуляции | Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм |
| Вход внешней синхронизации | Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм |
| Вход внешнего опорного сигнала | 10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм |
| Выход опорного сигнала | 10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом |
| Общие данные | |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Интерфейсы | USB (2) , LAN ( GPIB – опция) |
| Экран | цветной ЖК ( TFT ), диагональ 11 см (480 х 272 точек) |
| Рабочие условия | Температура: 0...40 ° C ; влажность: ≤ 80 % |
| Условия хранения | Температура: - 10...70 °С ; влажность: ≤ 70 % |
| Габаритные размеры | 107 × 26 5 × 374 мм |
| Масса | 4 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
