ГОСРЕЕСТР
Артикул:
m-118435
Поверка—Да
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Номер записи в ГосРеестре СИ
—
75673-19
Количество каналов
—
2
Мин. частота (кГц)
—
9
Все характеристики
663 930 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
- Диапазон частот 9 кГц...2,1 ГГц (IQ модуляция 10 МГц … 3,2 ГГц);
- Два выхода: НЧ до 1МГц, (BNC - тип), ВЧ до 2,1 ГГц (N-тип);
- Разрешение по частоте 0,01 Гц;
- Опорный генератор (погрешность установки частоты): ±5E-7;
- Выходной уровень -110 дБм...+13 дБм;
- Разрешение по амплитуде 0,01 дБм;
- Фазовый шум < -115 дБн/Гц (отстройка 20 кГц);
- Виды модуляции: AM, ЧМ, ФМ, ИМ;
- Опционально генератор пачек импульсов;
- Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
- Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800 х 480;
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB - USB.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
75673-19 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
2.1 |
|
Фазовый шум
|
-118 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
-110 … 13 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |

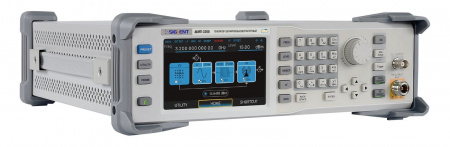

- Генератор АКИП-3208
- Шнур питания
- Кабель USB
- Руководство по эксплуатации
- Опция IQE21
| Выходная частота | |
| Диапазон* | 9 кГц … 2,1 ГГц (IQ модуляция 10 МГц … 2,1 ГГц) |
| Дискретность установки | 0,01 Гц |
| Погрешность установки стандартное исполнение | ±1×10-6 (есть вход внешней опорной частоты 10 МГц) |
| Погрешность установки опция 100 | ±2×10-7 |
| Погрешность установки опция 101 | ±5×10-8 |
| Выходной уровень | |
| Диапазон установки уровня выходного сигнала, 50 Ом |
9 кГц ≤ f ≤ 100 кГц, -110 … +9 дБм (-110 … +7 дБм); 100 кГц < f ≤ 1 МГц, -110 … +15 дБм (-110 … +10 дБм); 1 МГц < f ≤ 3,2 ГГц, -110 … +20 дБм (-110 … +13 дБм) |
| Разрешение | 0,01 дБ |
| Погрешность установки 100 кГц < f ≤ Fконеч |
+13 дБм...-90 дБм: ± 0,7 дБ; -90 дБм...-110 дБм: ± 1,1 дБ; ALC включен, температура 20˚С…30˚С; ALC - автоматическая регулировка выходной мощности |
| КСВН | ≤ 2 при уровне < 0 дБм |
| Защита выхода |
Максимально допустимое обратное напряжение: 50 Впост; максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц) |
| Плотность фазовых шумов |
< -118 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц; < -110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц; < -105 дБн/Гц при отстройке на 20 кГц от несущей 3 ГГц |
| Уровень гармонических искажений | < -30 дБн, 1 МГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм |
| Уровень субгармонических искажений | < -65 дБн, 1 МГц < f ≤ 1,5 ГГц, уровень ≤ +13 дБм |
| Уровень негармонических искажений | < -75 дБн, 1,5 ГГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм при отстройке от несущей >10 кГц |
| * - В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. | |
| Свипирование частота/уровень (ГКЧ) | |
| Режим свипирования | Шаговый (линейный или логарифмический), по списку |
| Диапазон частот/уровня | Полный диапазон ВЧ выхода |
| Режим работы | Однократный непрерывный |
| Число точек свипирования |
Шаговый режим: 2 … 65535; по списку: 2 ... 500 |
| Длительность точки | 10 мс ... 100 с (разрешение 0,1 мс) |
| Источник синхронизации | Внешний, внутренний, ручной |
| НЧ выход | |
| Формы сигнала | Синус, прямоугольник, пила, DC |
| Диапазон частот |
0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц); 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) |
| Выходной уровень (50 Ом) | 1 мВпик-пик ... 3 Впик-пик (разрешение: 1 мВ) |
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) |
| Свипирование (ГКЧ) | Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной |
| Амплитудная модуляция (внутренняя/внешняя) | |
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) |
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤ 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц |
| Частота модуляции | 10 Гц ... 100 кГц |
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%) |
| Частотная модуляция (внутренняя/внешняя) | |
| Девиация частоты | Максимум N*1 МГц |
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) |
| Частота модуляции | 10 Гц ... 100 кГц |
| Коэффициент гармоник ЧМ | < 1 % (частота ЧМ 1 кГц, девиация частоты ≤ 50 кГц) |
| Фазовая модуляция (внутренняя/внешняя) | |
| Девиация фазы | N*5 рад |
| Разрешение | 0,01 рад |
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) |
| Частота модуляции | 10 Гц … 100 кГц |
| Импульсная модуляция (внутренняя/внешняя) | |
| Подавдение в паузе | > 70 дБн |
| Время нарастания/спада | ≤ 15 нс |
| Период следования | 40 нс … 300 с |
| Генератор импульсов | |
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) |
| Период следования | 40 нс … 300 с (разрешение: 10 нс) |
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) |
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) |
| Источник синхронизации | Внешний, внутренний, ручной |
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) |
| Генератор пачек импульсов (Опция) | |
| Число импульсов | 1 … 2047 |
| Число повторений | 1 … 65535 |
| Длительность импульса | 20 нс – 300 с |
| Внешняя IQ модуляция (Опция)** | |
| Источник модуляции | Внешний |
| Полоса частот | Частота модуляции I или Q < 100 МГц ВЧ сигнал (I+Q) < 200 МГц |
| Входной уровень | I2+Q2=0,5 Вскз |
| Величина вектора ошибки EVM |
16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм; 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%; 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1,2%; QPSK, a=0.22, 5 MSps, уровень ≤ 0 дБм; 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%; 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1% |
| ** - В качестве источника внешнего источника модуляции необходим генератор с IQ выходом. Например, генератор серии АКИП-3422 с установленной опцией IQ модуляции. | |
| Входы/выход | |
| ВЧ выход | N тип (мама), 50 Ом |
| НЧ выход | BNC тип (мама), 50 Ом |
| Синхронизация вход/выход |
BNC тип (мама), 50 Ом; 5 В TTL |
| Внешняя модуляция вход | BNC тип (мама), 50 Ом |
| Импульс вход/выход | BNC тип (мама), 100 кОм, CMOS 3,3 В |
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, > 0 дБм |
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм |
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В |
| IQ мод. вход (опция) | Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом |
| Общие характеристики | |
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц |
| Чатота питающей сети |
50/60 Гц - при напряжении питания от 100 до 240 В; 400 Гц - при напряжении питания от 100 до 120 В |
| Потребляемая мощность | Не более 35 Вт |
| Рабочая температура | 5…45°С |
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек |
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB |
| Память | Встроенная (256 МБ) |
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) |
| Масса | не более 4,84 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
