Генератор импульсов АКИП-3309/1 создает сигнал определенной формы, который используется при настройке электронных схем, широкополосного и импульсного радарного оборудования. генератор предназначен для формирования импульсов напряжения прямоугольной формы.

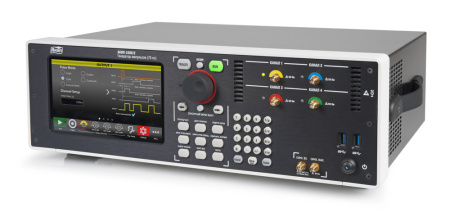

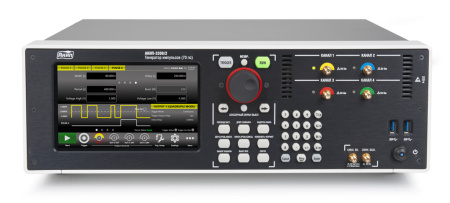

Конструктивно генератор выполнен в виде настольного моноблока, на передней панели которого расположены органы управления и сенсорный дисплей. Принцип действия генераторов основан на технологии прямого цифрового синтеза и запатентованной технологии Rider Edge™, что позволяет генерировать импульсы с длительностью фронта менее 95 пс.

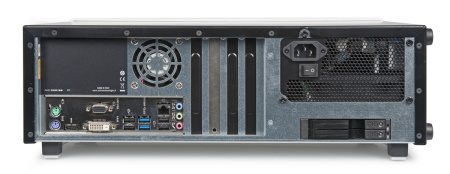

Для удобства работы к генератору возможно подключение отдельной клавиатуры и мыши. На задней панели имеется разъем подключения по интерфейсу LAN.
Особенности:
- Число каналов: 2, независимая регулировка параметров;
- Диапазон частот: 1 Гц;
- Длительность фронта/среза импульса: ≤ 70 пс;
- Длительность импульса: 300 пс … 1;
- Высокая точность установки временных параметров 5*10-6;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
- Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
- Регулировка смещения (± 2,5 В);
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Интерфейс: USB;
- Возможность монтажа в 19" стойку, высота 3U.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Генератор импульсов |
Номер записи в ГосРеестре СИ
|
72919-18 |
Количество каналов
|
2 |
Мин. частота (кГц)
|
0.000125 |
Макс. частота (ГГц)
|
0.125 |
Опорный генератор
|
±5×10-6 |
Выходной импеданс
|
50 Ом |
Срок гарантии (лет)
|
1 |
Интерфейс
|
USB, LAN, HDMI, DVI, VGA |
Выходной уровень
|
10 мВ … 5 В пик-пик |
Питание
|
100-240 В |
Гарантия, (мес)
|
12 |
- Генератор АКИП-3309/1
- Шнур питания
Временные параметры | |
Число каналов | 2 |
Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
Диапазон частота | 1 Гц … 120 МГц |
Временные параметры | Период: 8,33 нс…1 с |
Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с |
|
Разрешение | 10 пс |
Погрешность установки длительности | ±( 0,01% + 20 пс) |
Погрешность опорного источника частоты | ±(5*10-6 |
Длительность фронта/среза | ≤ 70 пс |
Выброс | Не более 10% |
Амплитудные параметры | |
Диапазон вых. уровня | 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом |
Диапазон смещений | ±2,5 В на нагрузке 50 Ом |
Разрешение | 10 мВ |
Погрешность установки амплитуды |
±( 1% + 10 мВ) |
Внутреннее сопротивление выхода | 50 Ом, 1 кОм |
Синхрозапуск | |
Режимы | Внутренний, внешний, однократный, строб |
Диапазон уровней внешнего синхросигнала |
1,8 В … 3,3 В |
Сопротивление входа внешней синхронизации | 50 Ом |
Общие характеристики | |
Дисплей | Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см |
Интерфейс | USB |
Габаритные размеры, масса |
445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U |
